Sprachalarmsysteme (SAA)
Sprachalarmanlagen (SAA) sind sicherheitskritische elektroakustische Systeme zur gezielten Alarmierung und Evakuierung von Personen. Sie unterliegen in Deutschland erhöhten Anforderungen an Vergabetransparenz, normgerechte Planung nach DIN 14675, fachgerechte Ausführung, behördliche Genehmigung, Abnahme sowie revisionssicheren Betrieb. Für das Facility Management ist eine durchgängige, HOAI-, VOB-, DIN- und DIN-14675-konforme Dokumentation zwingend erforderlich, um Betreiberpflichten, Haftungsfragen, Prüfprozesse und den langfristig sicheren Betrieb strukturiert sicherzustellen. Fehlende oder unvollständige Dokumentation kann im Ernstfall zu erheblichen Haftungs- und Betriebsrisiken führen. Die nachfolgende Gliederung beschreibt alle erforderlichen Dokumente entlang des Lebenszyklus von Sprachalarmanlagen und ordnet sie eindeutig den jeweiligen Verantwortlichkeiten zu.
Angebot – Bauleistungen (Sprachalarmanlagen)
- Bauleistungen (Sprachalarmanlagen)
- Anlagenbeschreibung – Technische Ausrüstung (SAA)
- Systembeschreibung – Sprachalarmanlage (DIN 14675)
- Antrag auf behördliche Genehmigung – Technische Ausrüstung
- Anschluss-/Klemmenpläne – Montageplanung (LPH 7+)
- Anschluss-/Klemmenpläne – Revisionsstand (LPH 8)
- Montagezeichnungen – Elektrische Systeme (LPH 7+)
- Ausführungs- / Bestandszeichnungen – Elektrische Systeme (LPH 8)
- Anlagen- / Assetbuch
- Übersicht der Verjährungsfristen für Mängelansprüche
- Messprotokolle – Technische Ausrüstung (SAA)
- Prüfprotokolle elektrischer Betriebsmittel – SAA
- Ausführungspläne (Anordnungspläne) – Montageplanung (LPH 7+)
- Ausführungspläne (Anordnungspläne) – Revisionsstand (LPH 8)
- Ausschreibungspläne – Technische Ausrüstung
- Ausführungs- und Werkpläne – Technische Ausrüstung
- Betriebs- und Benutzerhandbuch – Elektrische Systeme (SAA)
- Betriebsanleitung – Sprachalarmanlagen
- Berechnung und Auslegung – Entwurfsplanung (LPH 3)
- Berechnung und Auslegung – Ausführungsplanung (LPH 5)
- Berechnung und Auslegung – Ausschreibungsergebnis (LPH 7)
- Lebenszykluskostenberechnung (LCC)
- Bestandsaufnahme, grafische Darstellung und Neuberechnung
- Hersteller-Betriebsanleitung & Sicherheitsinformationen (elektrische Betriebsmittel)
- Gewerkeübergreifende Betriebsanleitung – Technische Ausrüstung
- Betriebstagebuch der Anlage
- Betriebsanleitung – Sprachalarmanlagen
- Berechnung der Betriebskosten
- Brandmelde-/Sprachalarm-Konzept
- Brandschutz-/Brandfall-Steuermatrix
- Lösungsdarstellung – Technische Ausrüstung (LPH 5 Ausführungsplanung)
- Lösungsbeschreibung – Technische Ausrüstung (LPH 7 Ausschreibungsergebnis)
- Datenpunkt-/Funktionsliste – Montageplanung (LPH 7+)
- Datenpunkt-/Funktionsliste – Revisionsstand (LPH 8)
- Datenerhebung, Analysen und Optimierungsprozesse – Ergebnisse
- Wartungs- und Instandhaltungsunterlagen
- Dokumentation von Dämm- und Brandschutzarbeiten TGA
- Planungsdokumentation – Sprachalarmanlagen
- Projektierungsdokumentation – Sprachalarmanlagen
- Installations-/Errichterdokumentation – SAA
- Angebot – Bauleistungen (Sprachalarmanlagen)
- Anlagenbeschreibung – Technische Ausrüstung (SAA)
- Systembeschreibung – Sprachalarmanlage (DIN 14675)
- Antrag auf behördliche Genehmigung – Technische Ausrüstung
- Anschluss-/Klemmenpläne – Montageplanung (LPH 7+)
- Anschluss-/Klemmenpläne – Revisionsstand (LPH 8)
- Montagezeichnungen – Elektrische Systeme (LPH 7+)
- Ausführungs- / Bestandszeichnungen – Elektrische Systeme (LPH 8)
- Anlagen- / Assetbuch
- Übersicht der Verjährungsfristen für Mängelansprüche
- Funktionsdiagramm (Prinzipschaltbild) – Technische Ausrüstung (LPH 2)
- Aufgabenklärung – Ergebnisse der Technischen Ausrüstung
- Gewerke-/Schnittstellenmatrix
- Kostenberechnung / Kostenermittlung – Technische Ausrüstung
- Anlageninventarliste – SAA
- Instandhaltungsplan – Betreiberseitig
- Instandhaltungsplan – Elektrische Systeme (VOB/C)
- Wartungsplan / Wartungskalender
- Wartungs- und Instandhaltungsberichte
- Kostenschätzung – Technische Ausrüstung (Ergebnis)
- Preisliste – Technische Ausrüstung
- Planungskonzept – Technische Ausrüstung
- Anschlusspläne für gelieferte Geräte und Maschinen
- Leistungs- und Funktionsprüfungen – Ergebnisse
- Messprotokolle – Elektrische Systeme
- Mängelbeseitigungsprotokoll aus der Abnahme
- Übersicht der Lautsprechergruppen
- Objektprüfbericht – Technische Ausrüstung
- Bauphysikalische und statische Nachweise – TGA-Ausbau
- Protokoll zur Einweisung des Betriebspersonals – Elektrische Systeme (SAA)
- Inbetriebnahme- und Einstellbericht – Elektrische Systeme
- Prüfbuch für elektrische Anlagen und Betriebsmittel (SAA
- Prüfplan für wiederkehrende Prüfungen – Sprachalarmanlagen
- Raumbuch – Gesamtgebäude
- Raumbuch – Technischer Teil (LPH 2 Vorplanung)
- Raumbuch – Technischer Teil (LPH 3 Entwurfsplanung)
- Auditdokumente für Sprachalarmanlagen
- Schadstoff- und Emissionsberechnungen
- Schlitz- und Durchbruchpläne – Ausführungsplanung (LPH 5)
- Ausschreibungsunterlagen mit Leistungsbeschreibungen (nach Leistungsbereichen)
- Vergabevorschlag – Technische Ausrüstung (SAA)
- Schlitz- und Durchbruchpläne – Ausschreibungsergebnis (LPH 7)
- Übersicht technischer Schnittstellen
- Stromlaufpläne – Ausführungsplanung (LPH 5)
- Stromlaufpläne – Montageplanung (LPH 7+)
- Stromlaufpläne – Revisionsstand (LPH 8)
- Übersichts-Stromlaufplan nach DIN EN 61082-1 (LPH 7+/8)
- Wartungsanweisungen – Elektrische Systeme (SAA)
- Wirtschaftlichkeitsnachweis – Technische Ausrüstung (SAA)
- Grafische Darstellung – Entwurfsplanung (LPH 3)
- Grafische Darstellung – Ausführungsplanung (LPH 5)
- Grafische Darstellung – Ausschreibungsergebnis (LPH 7)
- Werks- und Prüfzeugnisse – Elektrische Systeme (SAA)
- Instandhaltungsdokumentation nach VDMA 24186
- Instandhaltungsplanung und -organisation – Technische Ausrüstung
Sprachalarmanlagen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Angebot |
| Zweck & Scope | Technisch-wirtschaftliche Angebotsabgabe zur Errichtung der SAA |
| Relevante Regelwerke | VOB/A 2019; VgV |
| Kernelemente | • Leistungsumfang und Preise |
| Verantwortlich | Bieter / Auftragnehmer |
| Praktische Nutzung | Grundlage für Angebotswertung, Vergabe und Vertragsabschluss |
Erläuterung:
Das Angebot des Bieters bildet die vertragliche Basis für die Realisierung der Sprachalarmanlage. Es enthält eine klare Definition des Leistungsumfangs, der technischen Lösung und der Konditionen. Durch die Anforderungen der VOB/A und ggf. VgV ist sichergestellt, dass Angebote transparent und vergleichbar sind. Für das Facility Management ist das unterschriebene Angebot später entscheidend, um den vereinbarten Leistungsumfang abzugrenzen und Nachträge oder Mehrkosten eindeutig zu beurteilen. Außerdem lassen sich daraus Gewährleistungsansprüche ableiten, da festgehalten ist, welche Leistungen und Qualitätsstandards der Auftragnehmer zugesichert hat. Insgesamt schafft das Angebot bereits früh Rechtssicherheit für beide Vertragsparteien und dient als Referenzdokument bei etwaigen Vertragsstreitigkeiten.

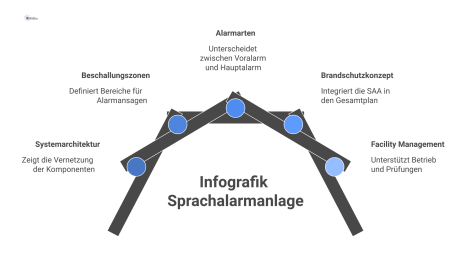

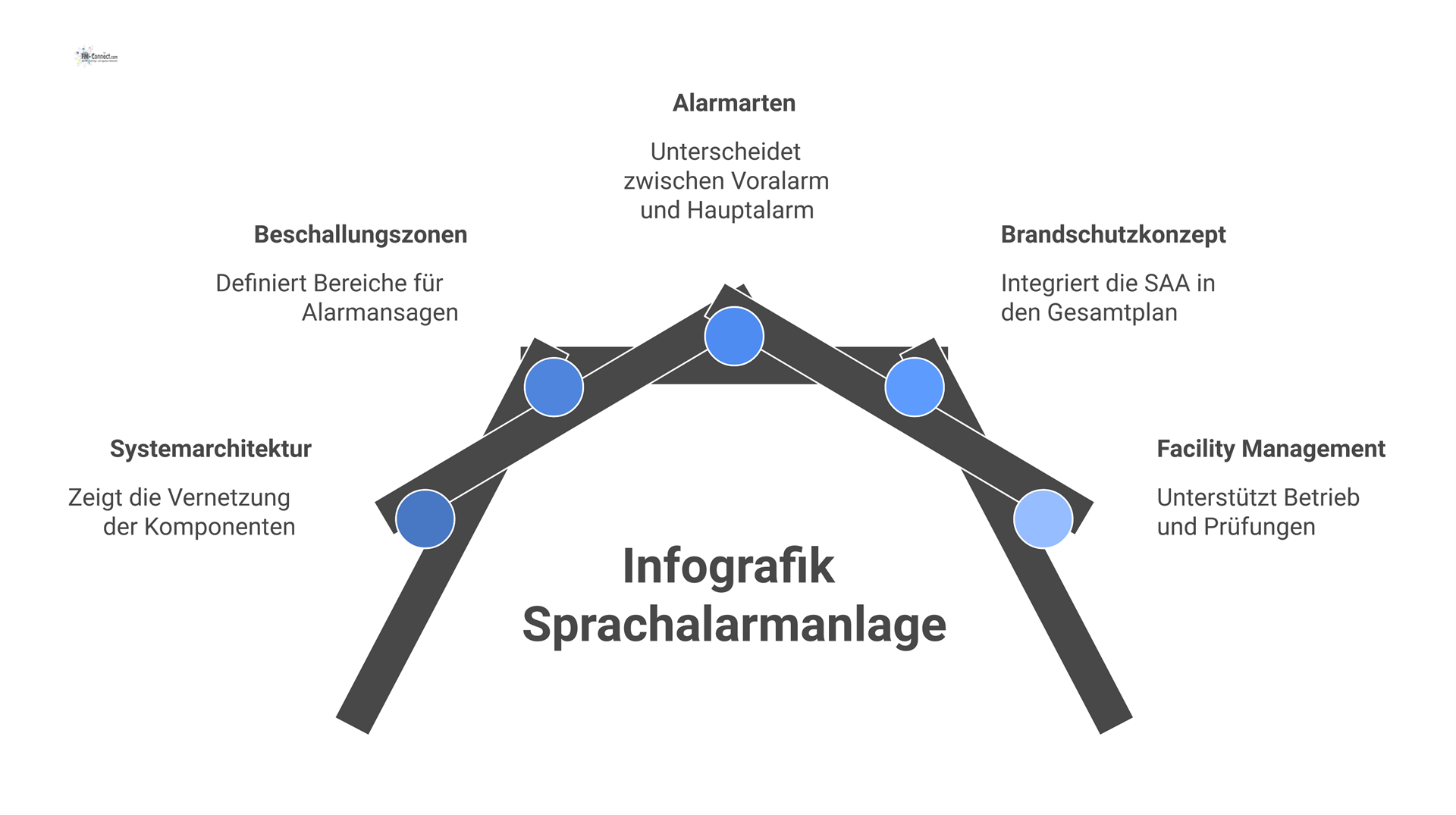

Technische Ausrüstung (SAA)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Anlagenbeschreibung |
| Zweck & Scope | Fachliche Beschreibung von Aufbau, Funktion und Einsatzbereichen |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Systemarchitektur |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Referenz für Betrieb, Prüfungen und Betreiberunterweisung |
Erläuterung:
Die Anlagenbeschreibung wird im Zuge der TGA-Fachplanung nach HOAI erstellt und hält die gesamte Konzeption der SAA fest. Sie beschreibt verständlich den Anlagenaufbau, die Funktionen und Einsatzbereiche der Sprachalarmanlage im Objekt. Dazu gehören beispielsweise die Aufteilung in Beschallungszonen, die Art der Alarmierung (Voralarm, Hauptalarm, Durchsagebetrieb) und die Einbindung in das Brandschutzkonzept des Gebäudes. Anders als eine bloße Komponentenliste erläutert die Anlagenbeschreibung auch die Schutzziele und betrieblichen Abläufe: Man erkennt, welche Szenarien abgedeckt werden sollen und wie die Anlage im Gefahrenfall reagiert. Für das Facility Management ist dieses Dokument eine zentrale Orientierungshilfe für den Betrieb – insbesondere nach mehreren Betriebsjahren, wenn Details aus der Bauphase nicht mehr präsent sind. Die Anlagenbeschreibung dient als Grundlage für Betreiberschulungen und wiederkehrende Prüfungen und ermöglicht es, bei Umbauten oder Nutzungsänderungen die ursprünglichen Planungsannahmen nachzuvollziehen.
Sprachalarmanlage
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Systembeschreibung SAA |
| Zweck & Scope | Detaillierte Beschreibung der normgerechten Ausführung |
| Relevante Regelwerke | DIN 14675-1 |
| Kernelemente | • Alarmierungszonen |
| Verantwortlich | Errichter / Fachfirma für SAA |
| Praktische Nutzung | Grundlage für Abnahme, wiederkehrende Prüfungen und Betrieb |
Erläuterung:
Die Systembeschreibung nach DIN 14675 ist ein vorgeschriebenes Dokument, das die fachgerechte Umsetzung der Sprachalarmanlage im Detail nachweist. Darin werden alle gemäß Norm erforderlichen Aspekte dokumentiert – von der Aufteilung des Gebäudes in Alarmierungsbereiche (Zonen) über die eingesetzten Sprachtexte für verschiedene Alarmstufen und deren Priorisierung bis hin zu den technischen Konzepten zur Fehlerüberwachung und Ausfallsicherheit (z. B. Leitungsüberwachung, Reserveverstärker, USV-Batterien). Die zertifizierte Errichterfirma erstellt diese Systemdokumentation im Rahmen der Inbetriebnahme und Abnahme. Sie bildet die Grundlage für die behördliche oder sachverständige Abnahmeprüfung der SAA, da hieraus ersichtlich ist, dass die Anlage allen relevanten Vorschriften (DIN 14675, DIN VDE 0833-4, EN 54-Serie etc.) entspricht. Auch für spätere Routineprüfungen und Wartungen ist die Systembeschreibung unverzichtbar: Sie ermöglicht Prüfern und dem Facility Management, alle sicherheitsrelevanten Parameter und Einstellungen der Anlage nachvollziehen zu können. Somit ist dieses Dokument ein zentraler Nachweis der Normkonformität und hilft, den ordnungsgemäßen Betrieb über den gesamten Lebenszyklus sicherzustellen.

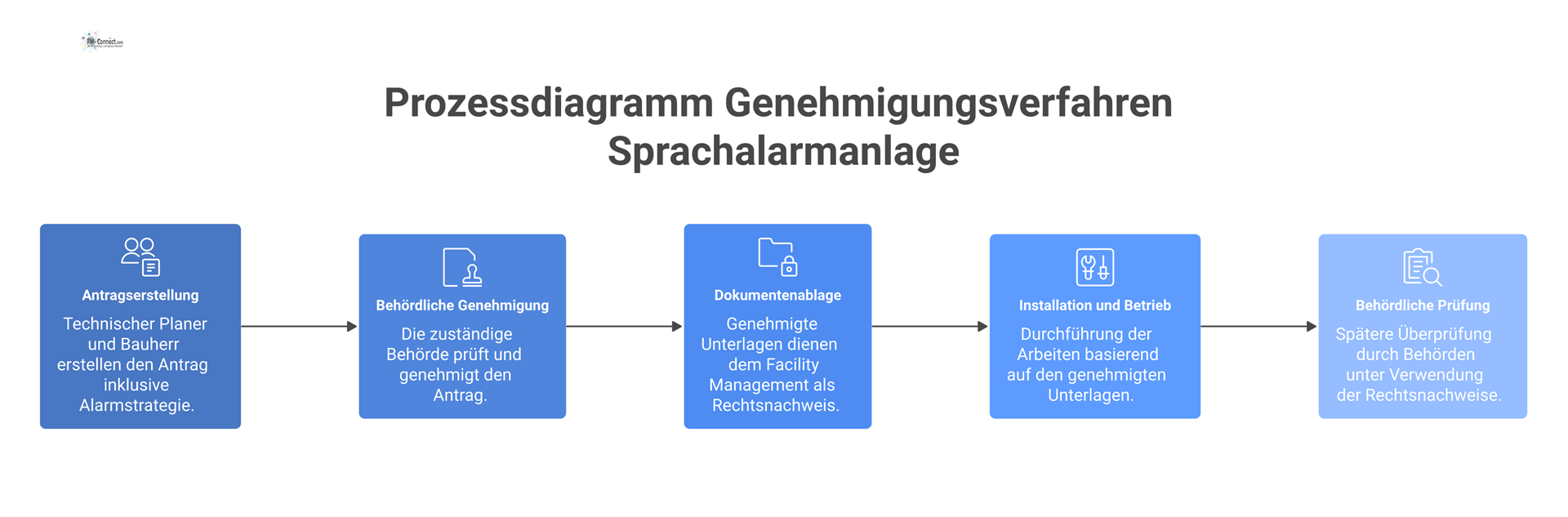

Technische Ausrüstung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Genehmigungsantrag |
| Zweck & Scope | Einholung öffentlich-rechtlicher Genehmigungen |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Beschreibung der Alarmierungsstrategie |
| Verantwortlich | Technischer Planer TGA, Bauherr |
| Praktische Nutzung | Nachweis der rechtmäßigen Errichtung und Nutzung |
Erläuterung:
Die Errichtung einer Sprachalarmanlage bedarf – insbesondere bei Sonderbauten oder größeren Projekten – einer behördlichen Genehmigung im Rahmen des Bauantrags- bzw. Genehmigungsverfahrens. Der technische Planer TGA erstellt den Genehmigungsantrag als Teil der Leistungsphasen nach HOAI (Genehmigungsplanung) in Abstimmung mit dem Bauherrn. In diesen Unterlagen wird die Alarmierungs- und Evakuierungsstrategie detailliert beschrieben und aufgezeigt, in welchen Gebäudebereichen die SAA installiert wird und welche Schutzwirkungen sie dort erfüllt. Gegebenenfalls sind Auszüge aus dem Brandschutzkonzept, Lautsprecherverteilungen und Szenarienbeschreibungen enthalten, um den Nachweis zu erbringen, dass die geplante Anlage den geltenden Bauordnungs- und Feuerwehranforderungen entspricht. Für das Facility Management stellen die genehmigten Unterlagen einen wesentlichen Rechtsnachweis dar: Sie belegen gegenüber Aufsichtsbehörden (Bauaufsicht, Feuerwehr) die ordnungsgemäße und genehmigte Ausführung der SAA. Bei behördlichen Abnahmen oder wiederkehrenden Sicherheitsbegehungen kann so jederzeit nachgewiesen werden, dass die Anlage im Einklang mit den genehmigten Plänen betrieben wird.

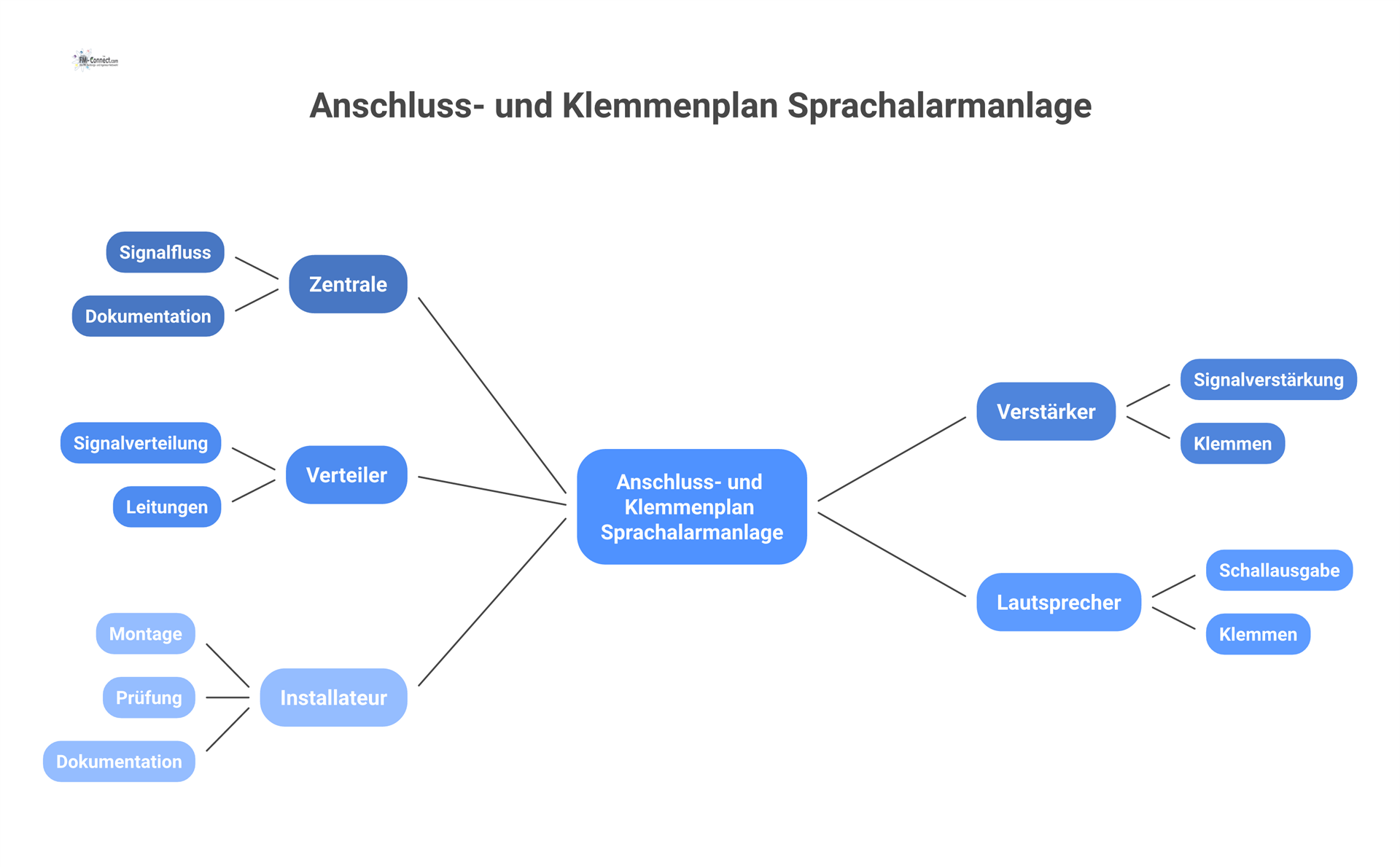

Klemmenpläne – Montageplanung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Anschluss- / Klemmenpläne |
| Zweck & Scope | Darstellung aller elektrischen Anschlüsse und Signalzuordnungen |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Klemmen- und Leitungsbelegung |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Grundlage für Montage, Inbetriebnahme und Prüfung |
Erläuterung:
Die Anschluss- und Klemmenpläne in der Montageplanung werden vom ausführenden Elektrobetrieb (Auftragnehmer) erstellt, sobald die Ausführung beginnt. Sie halten jede elektrische Verbindung der Sprachalarmanlage fest – von der Zentrale über Verstärker und Verteiler bis zu den einzelnen Lautsprechern. In diesen Plänen ist dokumentiert, an welchen Klemmen welche Leitungen angeschlossen werden und wie die Signalwege verlaufen. Dies ermöglicht den Monteuren eine zielgerichtete Installation nach Vorgabe und den Fachbauleitern eine Überprüfung der korrekten Verdrahtung. Gemäß DIN 18382 (VOB/C) ist der Auftragnehmer verpflichtet, vor Inbetriebnahme solche Unterlagen bereitzustellen, damit die Anlage systematisch geprüft werden kann. Für das Facility Management legen die Montage-Klemmenpläne den Grundstein der technischen Dokumentation. Eventuelle Änderungen werden hier bereits festgehalten und fließen später nahtlos in die Revisionsunterlagen ein. So ist von Anfang an jede Ader und jeder Stromkreis nachvollziehbar dokumentiert. Dadurch werden Fehler bei der Inbetriebnahme minimiert und eine solide Basis für die spätere Fehlersuche geschaffen.
Klemmenpläne – Revisionsstand
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Revisions-Anschlusspläne |
| Zweck & Scope | Dokumentation des tatsächlich ausgeführten Zustands |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Endgültige Anschluss- und Linienzuordnung |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Referenz für Betrieb, Wartung und Fehlersuche |
Erläuterung:
Die Revisions-Anschlusspläne werden nach Fertigstellung der Montage erstellt bzw. aktualisiert und zeigen den tatsächlich ausgeführten Zustand der Verkabelung. Sie beinhalten sämtliche endgültigen Klemm- und Leitungsbelegungen, einschließlich etwaiger Änderungen, die während der Installation vorgenommen wurden. Rechtzeitig vor der Abnahme muss der Auftragnehmer diese Pläne gemäß VOB dem Auftraggeber übergeben, da sie ein Teil der Abnahmedokumentation sind. Für das Facility Management sind die Revisions-Klemmenpläne ein unverzichtbares Arbeitsmittel: Im Störungsfall kann anhand der detaillierten Zuordnung jedes Kabels und jeder Klemme schnell nachvollzogen werden, wo ein Signal unterbrochen ist oder welcher Bereich von einer Leitungsstörung betroffen ist. Auch für Wartungsarbeiten – etwa das Prüfen von Linien oder der Austausch von Komponenten – liefern diese Pläne die notwendigen Informationen (Spannungskreise, Sicherungszuordnungen, Reserveadern etc.). Somit wird ein transparenter Anlagenbestand sichergestellt, der dem FM-Team ein effizientes und sicheres Arbeiten am System ermöglicht, ohne mühsames Leitungsverfolgen vor Ort.
Montagezeichnungen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Montagezeichnungen |
| Zweck & Scope | Detaillierte Darstellung der Montageorte |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Lautsprecher- und Zentralenstandorte |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Grundlage für Montage und Abnahme |
Erläuterung:
Montagezeichnungen stellen visuell dar, wo und wie die Komponenten der Sprachalarmanlage im Gebäude angebracht werden. Der Installateur erstellt für die Ausführungsphase detaillierte Pläne (z. B. Grundrisse oder Installationsschemen), in denen die Standorte aller Lautsprecher, Mikrofone, Zentralgeräte und sonstigen Anlagenteile eingezeichnet sind. Dabei werden auch Montagedetails wie Befestigungsarten oder Montagehöhen angegeben, um eine einheitliche und normgerechte Installation sicherzustellen. Diese Zeichnungen dienen der Abstimmung zwischen Planung und Ausführung: Der Fachplaner TGA und die Bauleitung können die vorgesehene Positionierung prüfen und freigeben, bevor die Installation erfolgt. Während der Bauausführung helfen die Montagepläne dem Personal vor Ort, jeden Alarmgeber am richtigen Platz zu montieren und keine Komponente zu vergessen. Bei der technischen Abnahme werden sie genutzt, um zu kontrollieren, ob die Anlage vollständig gemäß Plan eingebaut wurde. Die so erstellten Montagezeichnungen sind die Vorstufe der Bestandspläne und bilden die Grundlage für die spätere Revision, da in ihnen bereits alle Geräteverortungen festgehalten sind.
Bestandszeichnungen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Revisionszeichnungen |
| Zweck & Scope | Dokumentation des realisierten Anlagenzustands |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Tatsächliche Leitungsführungen |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Bestandsdokument für Betrieb und Umbauten |
Erläuterung:
Die Ausführungs- bzw. Bestandszeichnungen (oft auch „As-built-Pläne“ genannt) dokumentieren alle Details der fertig installierten SAA in Plangrafik. Hier sind die endgültigen Positionen aller Lautsprecher, Zentralen, Bedienstellen und Verkabelungen im Gebäude eingezeichnet, inklusive etwaiger Änderungen gegenüber der ursprünglichen Planung. Zudem werden Leitungsführungen, Stromversorgungspfade (inkl. Notstromversorgung) und Beschriftungen dargestellt. Diese Revisionszeichnungen sind integraler Bestandteil der Abschlussdokumentation eines Projekts. Sie werden typischerweise vom Installationsunternehmen nach Bauabschluss erstellt, vom Fachplaner geprüft und schließlich vom Bauherrn bzw. Facility Manager entgegengenommen. Für das Facility Management sind sie unverzichtbar, da sie im laufenden Betrieb als genauer Lageplan der Anlage dienen und Wartungs- oder Reparaturteams jederzeit wissen, wo welche Komponenten sitzen und wie sie verbunden sind. Auch bei Umbauten oder Erweiterungen der SAA bildet der aktuelle Bestandsplan die Planungsgrundlage – ohne ihn müssten Leitungen und Geräte zeitaufwändig vor Ort gesucht und identifiziert werden. Die VDI-Richtlinie 6026 betont, dass Ausführungsunterlagen den realen Bestand vollständig wiedergeben müssen. Nur mit akkuraten Revisionszeichnungen kann das Facility Management die Betriebssicherheit und zukünftige Anpassungen effektiv gewährleisten.

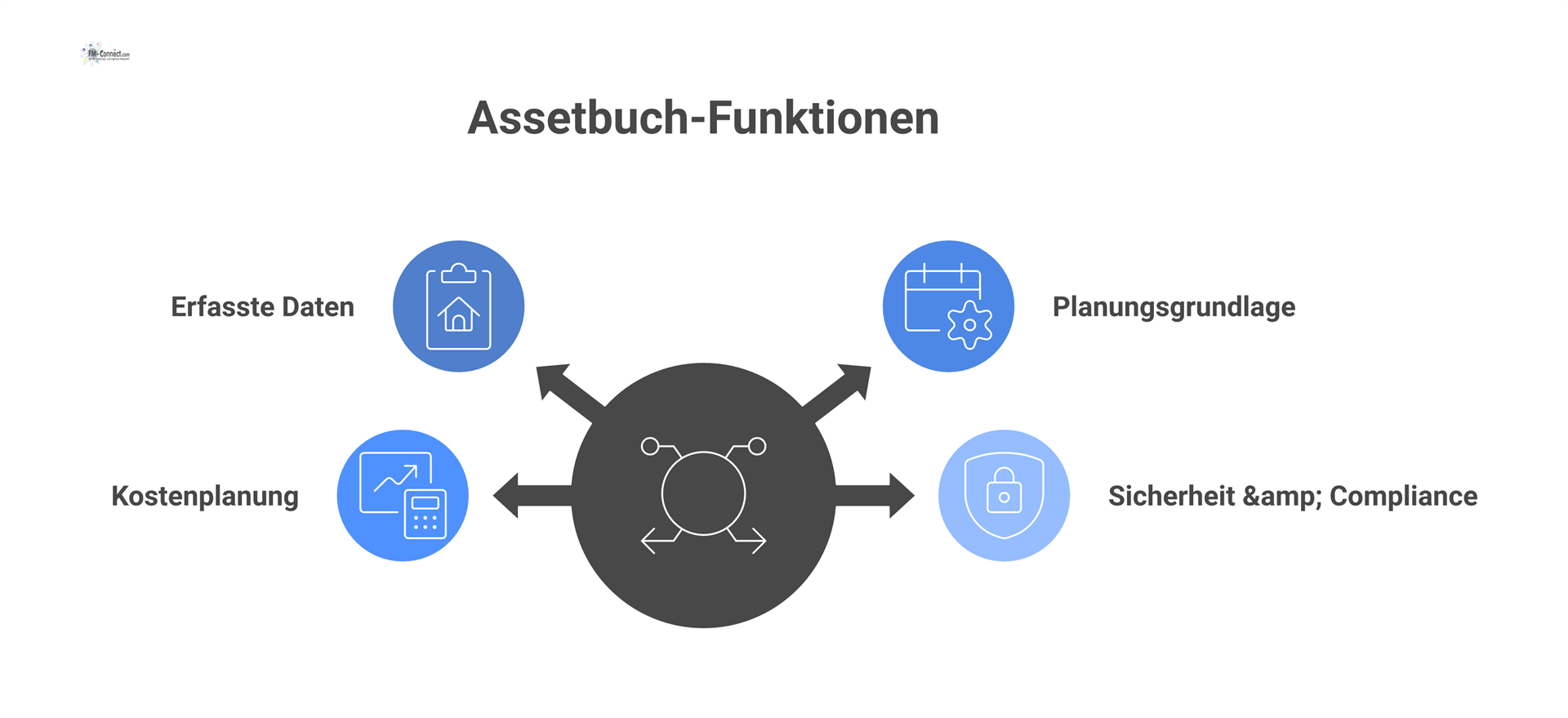

Assetbuch
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Assetbuch |
| Zweck & Scope | Systematische Erfassung aller Anlagenteile |
| Relevante Regelwerke | DIN 32835-1; VDI-MT 3810-1; VDI 6070-1 |
| Kernelemente | • Komponenten, Seriennummern |
| Verantwortlich | Betreiber / Facility Management |
| Praktische Nutzung | Grundlage für Wartung, Ersatzteile und Kostenplanung |
Erläuterung:
Das Anlagen- oder Assetbuch ist das zentrale Inventarverzeichnis der Sprachalarmanlage über ihren gesamten Lebenszyklus. Darin erfasst das Facility Management sämtliche Anlagenteile und Komponenten mit den relevanten Daten: Hersteller, Typenbezeichnung, Seriennummer, Baujahr bzw. Inbetriebnahmedatum und aktueller Standort im Gebäude. Ergänzend werden oft auch Betriebsdaten wie Betriebsstunden, Wartungszyklen, letzte Prüfungen oder Austauschintervalle (z. B. für Batterien) dokumentiert. Jeder Änderungs- oder Wartungsvorgang wird idealerweise im Assetbuch vermerkt, sodass die Historie jeder Komponente nachvollziehbar bleibt. Praktisch bildet dieses Verzeichnis die Grundlage für Wartungsplanung und Ersatzteilhaltung – man erkennt auf einen Blick, welche Bauteile wann gewartet oder ausgetauscht werden müssen und welche Ersatzteile vorzuhalten sind. Auch für Kostenplanung und Investitionsentscheidungen ist das Anlagenbuch wertvoll: Anhand der erfassten Daten lassen sich zukünftige Aufwendungen (etwa für eine Anlagenerneuerung nach X Jahren) abschätzen. In der modernen Praxis wird das Anlagenbuch meist digital in einem CAFM-System geführt, wodurch aktuelle Bestands- und Kostendaten jederzeit abrufbar und auswertbar sind. Bei Audits, Sicherheitsbegehungen oder Versicherungsnachweisen kann das Facility Management mit dem Assetbuch belegen, dass alle Komponenten erfasst und ordnungsgemäß verwaltet werden – ein wesentlicher Beitrag zu Compliance und Betriebssicherheit.
Verjährungsfristen für Mängelansprüche
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Gewährleistungsübersicht |
| Zweck & Scope | Transparenz über Fristen für Mängelansprüche |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Beginn und Ende der Fristen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Steuerung des Gewährleistungsmanagements |
Erläuterung:
Diese Übersicht gibt einen rechtssicheren Überblick über alle Fristen, innerhalb derer Mängelansprüche geltend gemacht werden können. In der Regel beginnen die Fristen mit dem Datum der Abnahme. Nach § 634a BGB verjähren Gewährleistungsansprüche beim Bauwerk typischerweise nach 5 Jahren (statt der üblichen 2 Jahre für „bewegliche Sachen“). Wird VOB/B vereinbart, gilt für Bauwerke abweichend eine Frist von 4 Jahren. Die HOAI selbst legt zwar keine Gewährleistungsfristen fest, definiert jedoch für Planer in LPH 9 ein Betreuungsengagement von 4 Jahren. Dementsprechend enthält die Liste die zeitlichen Anfangs- und Endpunkte der jeweiligen Mängelansprüche für jedes Gewerk. Auch die zuständigen Firmen und Ansprechpartner sowie Besonderheiten (z. B. Abhängigkeit von durchgeführten Wartungen) werden dokumentiert. Im Facility Management ist ein solches Fristencontrolling essenziell, um Nachbesserungsansprüche systematisch zu verfolgen. Die Fristen werden meist in digitalen Systemen (CAFM) hinterlegt und automatisch überwacht, damit rechtzeitig vor Fristablauf erforderliche Prüfungen (z. B. Gewährleistungsbegehungen) und Nachbesserungen eingeleitet werden können. Üblicherweise werden diese Termine zusätzlich im Wartungs- oder FM-System vermerkt, damit kein Termin versäumt wird. Insgesamt stellt die Gewährleistungsübersicht sicher, dass die Anlage nach Ablauf der Fristen geordnet in den regulären Betrieb übergeht, ohne dass dem Betreiber Gewährleistungsrechte verloren gehen.
Technische Ausrüstung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Messprotokolle |
| Zweck & Scope | Nachweis der technischen Leistungs- und Funktionsfähigkeit |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Pegel- und Verständlichkeitsmessungen |
| Verantwortlich | Technischer Planer TGA / Fachingenieur |
| Praktische Nutzung | Grundlage für Abnahme, Betrieb und spätere Vergleichsmessungen |
Erläuterung:
Die Messprotokolle umfassen die Ergebnisse aller technischen Prüf- und Messverfahren, die im Zuge der Inbetriebnahme und Abnahme einer Sprachalarmanlage durchgeführt werden. Hier werden insbesondere Schallpegelmessungen und Verständlichkeitsmessungen (z. B. mittels STI-Verfahren) in den beschallten Bereichen dokumentiert. Ebenso gehören Funktionsprüfungen aller Signalwege dazu, um sicherzustellen, dass jeder Lautsprecher und jede Komponente ordnungsgemäß angesteuert wird. Die Messbedingungen – wie Geräteeinstellungen, Hintergrundgeräuschpegel und eingesetzte Messgeräte – werden detailliert festgehalten, damit die Ergebnisse nachvollziehbar und reproduzierbar sind. Für das Facility Management dienen diese Protokolle als objektiver Nachweis, dass die Anlage die geforderten Leistungsmerkmale erreicht. Sie bilden eine Referenz für die Abnahme sowie für spätere Wiederholungsprüfungen oder Optimierungen der Anlage.
Betriebsmittel
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Prüfprotokolle / Prüfnachweise |
| Zweck & Scope | Nachweis der elektrischen Sicherheit der Anlage |
| Relevante Regelwerke | VDE 0701; VDE 0702; DGUV Vorschrift 3; DGUV Vorschrift 4; DGUV-Informationen 203-070 / 203-071 |
| Kernelemente | • Sicht-, Funktions- und Messprüfungen |
| Verantwortlich | Befähigte Elektrofachkraft / Prüfer |
| Praktische Nutzung | Haftungs-, Versicherungs- und Aufsichtsnachweis |
Erläuterung:
Dieses Dokumentationspaket enthält die Protokolle der wiederkehrenden Prüfungen der elektrischen Betriebsmittel der SAA. Eine befähigte Elektrofachkraft führt dazu Sichtprüfungen (zur Erkennung äußerer Mängel), Funktionsprüfungen (zur Kontrolle der sicherheitsrelevanten Funktionen, z. B. Notstrom-Umschaltung) und messtechnische Prüfungen durch. Letztere umfassen insbesondere Schutzleiterwiderstands- und Isolationsmessungen nach geltenden VDE-Normen. In den Prüfprotokollen werden die gemessenen Werte festgehalten und bewertet. Werden Abweichungen von Grenzwerten festgestellt, dokumentiert der Prüfer diese sowie empfohlene Maßnahmen zur Mängelbehebung (z. B. Reparatur oder Außerbetriebnahme defekter Komponenten). Für das Facility Management sind diese Protokolle essenziell, um die Erfüllung der Betreiberpflichten nachzuweisen. Sie zeigen, dass die Anlage den Unfallverhütungsvorschriften (DGUV V3/V4) entspricht, und bieten im Haftungs- oder Schadensfall einen Nachweis ordnungsgemäßer Prüfungen. Alle Prüfnachweise sind vom Betreiber sorgfältig aufzubewahren (etwa in einem Anlagenordner oder Prüfbuch), um bei Audits oder Behördenkontrollen lückenlos belegen zu können, dass die vorgeschriebenen Prüfintervalle eingehalten wurden.
Anordnungspläne – Montageplanung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Ausführungs- / Anordnungspläne |
| Zweck & Scope | Festlegung der Montageorte und Leitungsführungen |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Lautsprecher- und Zentralenstandorte |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Grundlage für Montage und Inbetriebnahme |
Erläuterung:
Die Ausführungs- bzw. Anordnungspläne der Montageplanung (LPH 7+) legen die endgültigen Montageorte der Lautsprecher, Zentralen sowie die Leitungswege und Befestigungen der Anlage verbindlich fest. Auf Grundlage der DIN 18382 (VOB/C ATV) dienen sie dem ausführenden Unternehmen als maßgebliche Arbeitsunterlage für eine fachgerechte Installation und Inbetriebnahme. Für das Facility Management stellen diese Pläne eine zentrale Referenz dar, um die Ausführung nachvollziehen, die Funktionsfähigkeit prüfen und den ordnungsgemäßen Übergang der Anlage in den Betrieb sicherstellen zu können.
Revisionsstand (LPH 8)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Revisions- / Bestandspläne |
| Zweck & Scope | Dokumentation des tatsächlich ausgeführten Zustands |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Endgültige Positionen |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Referenz für Betrieb, Wartung und Umbauten |
Erläuterung:
Die Revisions- bzw. Bestandspläne der Anordnungspläne im Status LPH 8 dokumentieren den tatsächlich ausgeführten Endzustand der Anlage vollständig und verbindlich. Auf Grundlage der DIN 18382 (VOB/C ATV) zeigen sie die endgültigen Positionen aller Komponenten sowie sämtliche Abweichungen gegenüber der ursprünglichen Planung. Für das Facility Management dienen diese Pläne als maßgebliche Referenz für den laufenden Betrieb, für Wartungs- und Instandhaltungsmaßnahmen sowie für die sichere Planung und Umsetzung späterer Umbauten oder Erweiterungen.
Technische Ausrüstung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Ausschreibungspläne |
| Zweck & Scope | Darstellung des geplanten Leistungsumfangs |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Systemlayout |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Grundlage für Vergabe und Angebotsvergleich |
Erläuterung:
Die Ausschreibungspläne der technischen Ausrüstung stellen den geplanten Leistungsumfang der Anlage zeichnerisch dar und bilden den maßgeblichen Planungsstand für die Angebotsbearbeitung. Auf Grundlage der HOAI visualisieren sie das Systemlayout und schaffen eine einheitliche Informationsbasis für alle Bieter. Für das Facility Management sind diese Pläne wesentlich, um einen transparenten Angebotsvergleich zu ermöglichen, die Vergabe sachgerecht vorzubereiten und die spätere Übereinstimmung zwischen Planung, Vergabe und ausgeführter Leistung sicherzustellen.
Werkpläne – Technische Ausrüstung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Ausführungs- / Werkpläne |
| Zweck & Scope | Detaillierte technische Umsetzung |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Detailzeichnungen |
| Verantwortlich | Zeichner / Fachplaner TGA |
| Praktische Nutzung | Basis für Ausführung und FM-Dokumentation |
Erläuterung:
Die Ausführungs- und Werkpläne der technischen Ausrüstung beschreiben die detaillierte technische Umsetzung der Anlage bis auf Bauteil-, Montage- und Anschlussebene. Auf Grundlage der HOAI enthalten sie präzise Detailzeichnungen sowie alle relevanten Montage- und Anschlussinformationen. Für das Facility Management bilden diese Pläne die zentrale Basis für eine fachgerechte Ausführung, die technische Abnahme sowie für eine vollständige, belastbare FM-Bestands- und Betriebsdokumentation.
Betriebs- und Benutzerhandbuch – Elektrische Systeme (SAA)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Betriebs- / Benutzerhandbuch |
| Zweck & Scope | Sicherer und bestimmungsgemäßer Betrieb der SAA |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV); VDI 6026-1 |
| Kernelemente | • Bedien- und Sicherheitsanweisungen |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Zentrale Arbeitsgrundlage im FM-Betrieb |
Erläuterung:
Das Betriebs- und Benutzerhandbuch für die elektroakustische Anlage (SAA) beschreibt den sicheren, bestimmungsgemäßen Betrieb der Anlage und fasst alle relevanten Bedien-, Sicherheits- und Störfallinformationen zusammen. Auf Grundlage der DIN 18382 (VOB/C ATV) und VDI 6026-1 stellt es sicher, dass das Betriebspersonal die Anlage korrekt bedienen, typische Störungen einordnen und im Notfall angemessen reagieren kann. Für das Facility Management ist dieses Handbuch die zentrale Arbeitsgrundlage im täglichen Betrieb und ein wesentlicher Bestandteil zur Erfüllung der Betreiberpflichten und zur Haftungsabsicherung.
Sprachalarmanlagen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Hersteller-Betriebsanleitung |
| Zweck & Scope | Herstellerbezogene Vorgaben für Betrieb und Wartung |
| Relevante Regelwerke | VDE 0833-4 |
| Kernelemente | • Bestimmungsgemäße Verwendung |
| Verantwortlich | Hersteller der SAA |
| Praktische Nutzung | Ergänzung des FM-Betriebshandbuchs |
Erläuterung:
Die Hersteller-Betriebsanleitung für Sprachalarmanlagen (SAA) enthält die verbindlichen, herstellerbezogenen Vorgaben für den sicheren Betrieb, die Wartung und die Prüfung der Anlage gemäß VDE 0833-4. Sie definiert die bestimmungsgemäße Verwendung sowie die einzuhaltenden Wartungs- und Prüfvorgaben und stellt damit eine technische Mindestanforderung dar. Für das Facility Management ergänzt diese Anleitung das übergeordnete Betriebs- und Benutzerhandbuch und ist maßgeblich für einen normkonformen Betrieb, die Gewährleistung der Funktionssicherheit sowie für Haftungs- und Gewährleistungsfragen.
Auslegung – Entwurfsplanung (LPH 3)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Berechnungs- und Auslegungsnachweise |
| Zweck & Scope | Dimensionierung der Sprachalarmanlage |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Beschallungs- und Abdeckungsnachweise |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Sicherstellung der funktionalen Anforderungen |
Erläuterung:
Die Berechnungs- und Auslegungsnachweise der Entwurfsplanung (LPH 3) dienen der fachgerechten Dimensionierung der Sprachalarmanlage. Auf Basis von Beschallungs- und Abdeckungsnachweisen wird sichergestellt, dass alle relevanten Bereiche akustisch ausreichend und normgerecht versorgt werden. Für das Facility Management bilden diese Nachweise die Grundlage zur Sicherstellung der funktionalen Anforderungen, zur Beurteilung der Wirksamkeit der Alarmierung sowie für die weitere Planung, Genehmigung und spätere Betriebsverantwortung der Anlage.
Auslegung – Ausführungsplanung (LPH 5)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Fortschreibung der Berechnungen |
| Zweck & Scope | Anpassung an Ausführungsdetails |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Detail- und Anschlussberechnungen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Grundlage für Montage und Abnahme |
Erläuterung:
Bereits in der Entwurfsplanung (HOAI LPH 3) werden grundlegende Berechnungen und Auslegungsnachweise für die Sprachalarmanlage erstellt. Der Fachplaner dimensioniert das System so, dass alle Ziele (z. B. ausreichende Schallpegel und Sprachverständlichkeit in jedem Bereich) erreicht werden können. Dazu gehören Beschallungsberechnungen, in denen ermittelt wird, wie viele Lautsprecher welcher Leistung an welchen Positionen erforderlich sind, sowie Nachweise der Abdeckung (etwa Berechnungen zur Schallverteilung und zum Signalpegel über der Umgebungslautstärke). Ebenso wird die benötigte Verstärkerleistung und die Kapazität der Notstromversorgung (Batterien) grob ausgelegt. In der Ausführungsplanung (HOAI LPH 5) werden diese Berechnungen verfeinert und an die konkreten Ausführungsdetails angepasst. Jetzt fließen die tatsächlichen Komponenten und Leitungsführungen in die Berechnungen ein: Beispielsweise werden Leitungsdimensionen und -längen berücksichtigt, um Spannungsabfälle und Schleifenwiderstände zu berechnen, und die Batteriegröße wird auf Basis des realen Strombedarfs aller Sirenen, Verstärker und Steuergeräte exakt bestimmt. Auch die akustische Simulation wird mit den konkreten Herstellerdaten der Lautsprecher validiert. Diese fortgeschriebenen Auslegungsnachweise gewährleisten, dass die Anlage auch in der gebauten Ausführung die geforderten Normanforderungen erfüllt. Für das Facility Management sind die Berechnungsunterlagen später ein wichtiges Referenzdokument, um die Leistungsreserven der Anlage einschätzen zu können und bei etwaigen Erweiterungen oder Umbauten auf belastbare Grundlagendaten zurückgreifen zu können.
Berechnung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Berechnungs- und Auslegungsnachweise (LPH 7) |
| Zweck & Scope | Bestätigung der technisch vergebenen Lösung |
| Relevante Regelwerke | HOAI; DIN 18379 (VOB/C ATV) |
| Kernelemente | • Beschallungs- und Verständlichkeitsnachweise |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Referenz für Abnahme, Betrieb und Prüfungen |
Erläuterung:
Die in Leistungsphase 7 erstellten Berechnungs- und Auslegungsnachweise dokumentieren verbindlich den geplanten Soll-Zustand der SAA. Sie umfassen detaillierte Nachweise der Beschallung und Sprachverständlichkeit in allen vorgesehenen Bereichen, die Aufteilung in Lautsprecherkreise und Alarmzonen sowie das Konzept zur Ausfallsicherheit (Redundanzen und automatische Überwachungsfunktionen).
Im Facility Management sind diese LPH-7-Unterlagen maßgeblich für die weitere Projektabwicklung und den Betrieb. Bei der Abnahme dienen sie als Referenz, um zu prüfen, ob die installierte Anlage die vorgesehenen Leistungswerte (z.B. ausreichende Schallpegel und Sprachverständlichkeits-Indices) erreicht. Im laufenden Betrieb bilden sie die Grundlage für Wartung und wiederkehrende Prüfungen, da hier die Soll-Vorgaben und technischen Parameter festgehalten sind. Ebenso sind sie für spätere Anpassungen oder Erweiterungen unverzichtbar, weil nur auf Basis der ursprünglichen Auslegungsdaten beurteilt werden kann, ob Änderungen technisch verträglich sind, ohne die Sicherheits- und Funktionsanforderungen zu gefährden.
Lebenszykluskosten im Facility Management
| Feld | Inhalt |
|---|---|
| Dokumenttyp | LCC-Berechnung |
| Zweck & Scope | Bewertung der Kosten über den Nutzungszeitraum |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Investitions-, Betriebs-, Instandhaltungskosten |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Budgetierung, Make-or-Buy, Optimierung |
Erläuterung:
Die Lebenszykluskostenberechnung (LCC) stellt sämtliche erwarteten Kosten der SAA über deren gesamte Nutzungsdauer dar. Hierbei werden neben den Anschaffungskosten auch alle Folgekosten berücksichtigt – insbesondere laufende Betriebskosten (z.B. Energieverbrauch der Beschallungsanlage), Wartungs- und Instandhaltungskosten sowie ggf. Kosten für zukünftige Modernisierungen oder Ersatzinvestitionen. Oft wird die LCC-Berechnung für einen definierten Zeitraum (z.B. 10, 20 oder 30 Jahre) durchgeführt und kann verschiedene Szenarien oder Systemvarianten vergleichen, um die langfristig wirtschaftlichste Lösung zu identifizieren.
Für das Facility Management liefert die LCC-Analyse eine fundierte Entscheidungsgrundlage. Sie ermöglicht eine vorausschauende Budgetierung der jährlichen Betriebskosten und unterstützt strategische Entscheidungen – etwa bei der Abwägung zwischen höherer Anfangsinvestition mit niedrigeren Betriebskosten versus günstigerem Anschaffungspreis mit höheren Folgekosten. Auch „Make-or-Buy“-Überlegungen (Eigenbetrieb vs. Fremdvergabe von Leistungen) lassen sich durch LCC-Daten objektivieren. Insgesamt trägt die Lebenszykluskostenberechnung dazu bei, den Betrieb der SAA über Jahre hinweg kostenoptimal und nachhaltig zu gestalten, indem sie frühzeitig Kostentreiber aufzeigt und Optimierungspotenziale (z.B. effizientere Betriebsweisen oder Serviceintervalle) identifiziert.
Darstellung und Neuberechnung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Bestandsdokumentation mit Neuberechnung |
| Zweck & Scope | Transparenz über Ist-Zustand und Leistungsreserven |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Systemübersichten |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Umbauten, Erweiterungen, Audits |
Erläuterung:
Diese Bestandsdokumentation stellt den aktuellen Ist-Zustand der Sprachalarmanlage detailliert dar und enthält eine erneute Berechnung aller relevanten Parameter auf Basis der tatsächlich installierten Komponenten und der aktuellen Gebäudesituation. Sie umfasst aktuelle Systemübersichten, Schaltpläne und Beschallungspläne sowie gegebenenfalls aktualisierte akustische Berechnungen oder Leistungsnachweise, die den heutigen Zustand der Anlage widerspiegeln.
Die transparente Darstellung des Ist-Zustands ist für das Facility Management entscheidend, um Leistungsreserven und mögliche Engpässe der Anlage zu erkennen. Nur mit einer vollständigen und aktuellen Bestandsunterlage können Umbauten oder Erweiterungen der SAA sicher geplant werden – beispielsweise lässt sich prüfen, ob vorhandene Verstärker und Leitungen noch Kapazitätsreserven für zusätzliche Lautsprecher haben oder ob Anpassungen nötig sind. Ebenso dient die Dokumentation als Nachweis für Audits und Prüfungen, dass die Anlage den Dokumentationspflichten entspricht und alle Änderungen lückenlos nachgeführt wurden. Sie schafft damit die Grundlage für einen rechtssicheren Betrieb und erleichtert die Optimierung oder Erweiterung der SAA im laufenden Betrieb.
Betriebsanleitung & Sicherheitsinformationen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Betriebsanleitung & Sicherheitshinweise |
| Zweck & Scope | Sicherer, bestimmungsgemäßer Betrieb |
| Relevante Regelwerke | 1. ProdSV; Richtlinie 2014/35/EU |
| Kernelemente | • Bestimmungsgemäße Verwendung |
| Verantwortlich | Hersteller |
| Praktische Nutzung | Unterweisung, Haftungsabsicherung |
Erläuterung:
Für jede Sprachalarmanlage muss vom Hersteller eine detaillierte Betriebsanleitung mit Sicherheitsinformationen bereitgestellt werden. Diese Anleitung – gesetzlich gefordert nach der 1. ProdSV (Erste Verordnung zum Produktsicherheitsgesetz) in Umsetzung der EU-Richtlinie 2014/35/EU (Niederspannungsrichtlinie) – enthält alle notwendigen Hinweise, um das System sicher und bestimmungsgemäß zu betreiben. Dazu gehören Angaben zum vorgesehenen Verwendungszweck der Anlage, detaillierte Bedienhinweise, Warnungen vor möglichen Gefahren (z.B. Stromschlag, Fehlbedienung) sowie Vorgaben für Wartung und Inspektion (z.B. empfohlene Prüfintervalle, Austauschfristen für Akkus).
Diese Hersteller-Dokumentation ist für den Betreiber verbindlich. Im Facility Management dient sie als Grundlage für die Unterweisung des Personals, damit alle Mitarbeiter die SAA korrekt bedienen und Wartungsarbeiten nach den Herstellervorgaben durchführen. Die Einhaltung der Betriebsanleitung ist zugleich eine Absicherung in Haftungsfragen: Werden die dort beschriebenen Sicherheitsmaßnahmen befolgt, erfüllt der Betreiber seine Sorgfaltspflichten im Umgang mit dem technischen Produkt. Bei Nichtbeachtung hingegen können Gewährleistungsansprüche erlöschen und im Schadensfall haftungsrechtliche Nachteile entstehen. Daher müssen die vom Hersteller vorgegebenen Sicherheits- und Betriebsbestimmungen strikt in die betriebliche Praxis übernommen werden.
Betriebsanleitung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Interdisziplinäre Betriebsanleitung |
| Zweck & Scope | Koordinierter Betrieb mit BMA/IT |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Schnittstellen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Störungsarme Betriebsführung |
Erläuterung:
Eine gewerkeübergreifende Betriebsanleitung für die Technische Ausrüstung sorgt dafür, dass die Sprachalarmanlage im Zusammenspiel mit anderen sicherheitstechnischen und gebäudetechnischen Systemen koordiniert betrieben wird. Insbesondere die Schnittstellen zwischen der SAA und der Brandmeldeanlage (BMA) sowie zur Gebäudeleittechnik oder IT-Infrastruktur werden hierin beschrieben. Die Anleitung legt fest, wie die Systeme miteinander interagieren – zum Beispiel wie die Auslösung eines Brandalarms durch die BMA die SAA aktiviert, oder welche Schritte bei Wartungsarbeiten zu beachten sind, um unbeabsichtigte Alarme zu vermeiden (etwa das temporäre Abschalten von Schnittstellen während eines Lautsprechertests).
Durch diese interdisziplinäre Betrachtung werden Schnittstellenfehler vermieden. Alle an der Sprachalarmierung beteiligten Gewerke (Elektro, Brandmeldetechnik, IT) stimmen ihre Betriebsabläufe aufeinander ab, was einen störungsarmen und sicheren Betrieb ermöglicht. Für das Facility Management bietet die gewerkeübergreifende Betriebsanleitung klare Handlungsanweisungen, um im Alltag und im Störungsfall die verschiedenen Systeme korrekt und effizient zu bedienen. Sie erleichtert zudem die Fehlersuche, da Zuständigkeiten und Abläufe an Systemübergängen eindeutig definiert sind. Letztlich trägt dieses Dokument maßgeblich dazu bei, dass die Sprachalarmanlage reibungslos in das Gesamtsystem des Gebäudebetriebs integriert ist.
Betriebstagebuch
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Betriebstagebuch |
| Zweck & Scope | Laufende Dokumentation von Betrieb/Ereignissen |
| Relevante Regelwerke | VDI-MT 3810-1 |
| Kernelemente | • Ereignisse, Maßnahmen |
| Verantwortlich | Betreiber / FM |
| Praktische Nutzung | Revisions- und Auditnachweis |
Erläuterung:
Das Betriebstagebuch ist ein fortlaufendes Protokoll aller relevanten Ereignisse und Maßnahmen im Zusammenhang mit der Sprachalarmanlage. Hier werden beispielsweise Alarmierungen (inklusive Alarmzeitpunkt und -ursache), Störungen oder Fehlermeldungen, durchgeführte Prüfungen (wie regelmäßige Funktionstests) und Wartungsarbeiten mit Datum, Uhrzeit und verantwortlicher Person dokumentiert. Die Führung eines solchen Tagebuchs entspricht den Empfehlungen der VDI-Richtlinie 3810 Blatt 1 (Betreiben und Instandhalten von Gebäudetechnik) und zählt zu den Pflichten des Betreibers.
Für das Facility Management bildet das Betriebstagebuch einen zentralen Nachvollziehbarkeitsnachweis. Es ermöglicht jederzeit einen Überblick über den Betriebsverlauf der SAA und belegt, dass der Betreiber seinen Prüf- und Instandhaltungspflichten nachkommt. Bei Audits, behördlichen Kontrollen oder im Schadensfall kann mit Hilfe des Betriebstagebuchs lückenlos aufgezeigt werden, welche Maßnahmen ergriffen wurden und ob vorgeschriebene Intervalle eingehalten sind. Zudem lassen sich anhand der Einträge Trends erkennen (z.B. wiederholte Störungen in einer Zone), was eine gezielte Problemanalyse und Optimierung im Betrieb erleichtert.
Sprachalarmanlagen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | SAA-Betriebsanleitung |
| Zweck & Scope | Hersteller-/errichterspezifische Vorgaben |
| Relevante Regelwerke | VDE 0833-4 |
| Kernelemente | • Betriebs-/Wartungsvorgaben |
| Verantwortlich | Errichter |
| Praktische Nutzung | Ergänzung der FM-Betriebsunterlagen |
Erläuterung:
Neben der allgemeinen Hersteller-Dokumentation benötigt jede Sprachalarmanlage eine spezifische Betriebsanleitung, die vom Errichter der Anlage erstellt wird. Diese SAA-Betriebsanleitung ist auf das konkret installierte System zugeschnitten und enthält alle für den Betreiber wichtigen Informationen und Anweisungen aus Errichtersicht. Gemäß DIN VDE 0833-4 (Norm für Sprachalarmanlagen) müssen darin unter anderem die betrieblichen Abläufe und Wartungsvorgaben beschrieben sein, die für einen sicheren und normgerechten Betrieb der Anlage erforderlich sind.
In der Praxis ergänzt die SAA-Betriebsanleitung die allgemeinen Unterlagen um projektspezifische Details. Sie dokumentiert beispielsweise die Anlagekonfiguration (Zonen- und Lautsprecheraufteilung, Einstellungen der Sprachalarmzentrale), die hinterlegten Alarmierungstexte und Signale sowie konkrete Prüf- und Wartungspläne für diese Anlage. Auch Ansprechpartner (Errichterfirma, Service) und Vorgehensweisen bei besonderen Betriebszuständen (z.B. Notbetrieb, Fehlersuche) können enthalten sein. Für das Facility Management ist dieses Dokument unverzichtbar, um die Sprachalarmanlage im Alltag richtig zu bedienen und instand zu halten: Es stellt sicher, dass alle betrieblichen Maßnahmen im Einklang mit den Normanforderungen und den Spezifika der installierten Lösung erfolgen.

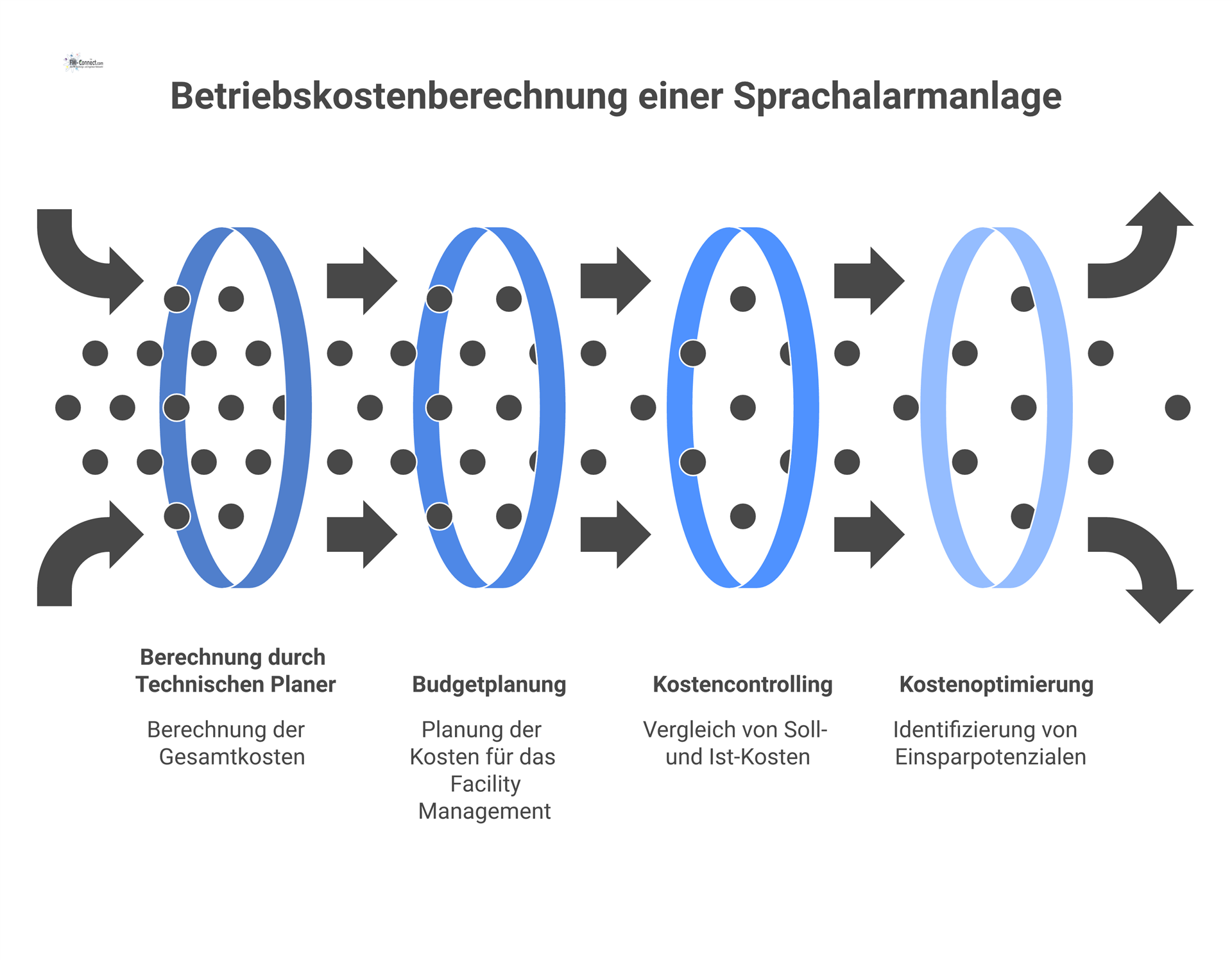

Betriebskostenberechnung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Betriebskostenberechnung |
| Zweck & Scope | Laufende Kosten (Energie/Wartung) |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Kostenansätze |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Kostencontrolling |
Erläuterung:
Die Betriebskostenberechnung erfasst die voraussichtlichen laufenden Kosten der Sprachalarmanlage im Betrieb. Dabei werden insbesondere die Aufwendungen für Energie (Stromverbrauch der Anlagenkomponenten wie Verstärker und Steuerzentralen im 24/7-Betrieb) sowie die regelmäßigen Wartungs- und Servicekosten berücksichtigt. Der Technische Planer erstellt diese Kalkulation meist im Zuge der Übergabe oder im Rahmen der HOAI-Leistungsphasen, um dem Betreiber einen Überblick über die zu erwartenden jährlichen Kosten zu geben. Gegebenenfalls fließen in die Berechnung auch weitere Posten ein, wie Kosten für behördliche Prüfungen, Software-Updates oder Schulungen des Bedienpersonals.
Für das Facility Management ist die Betriebskostenberechnung ein wichtiges Instrument des Kostencontrollings. Anhand der prognostizierten Kostenansätze können Budgets für den laufenden Betrieb geplant und Rückstellungen für Wartung gebildet werden. Zudem ermöglicht der Abgleich von Soll-Kosten (laut Betriebskostenberechnung) mit den tatsächlich angefallenen Kosten eine kontinuierliche Überwachung der Wirtschaftlichkeit: Weichen die realen Betriebsausgaben deutlich ab, kann frühzeitig gegengesteuert oder nach Optimierungsmöglichkeiten gesucht werden. Somit trägt diese Dokumentation dazu bei, den finanziellen Aufwand der SAA transparent zu machen und langfristig zu steuern.
Sprachalarm-Konzept
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Alarmierungs-/Brandschutzkonzept |
| Zweck & Scope | Festlegung der Alarmierungsstrategie |
| Relevante Regelwerke | DIN 14675-1 |
| Kernelemente | • Zonen, Texte, Abläufe |
| Verantwortlich | Fachplaner BMA/SAA |
| Praktische Nutzung | Abnahme, Betrieb, Übungen |
Erläuterung:
alarmiert und evakuiert wird. Es definiert für das jeweilige Gebäude alle wesentlichen Parameter der Alarmorganisation: Welche Alarmzonen gibt es und in welcher Reihenfolge werden sie alarmiert (z.B. sofortige Evakuierung des betroffenen Bereichs, anschließend benachbarte Bereiche)? Welche Sprachdurchsagen und Alarmsignale werden verwendet (inklusive der genauen Wortlaute der Durchsagetexte für Warnung und Entwarnung)? Und wie ist der Ablauf zeitlich und organisatorisch gestaltet (z.B. Verhaltenshinweise für Personal, zeitverzögerte Alarme, Parallelschaltung von optischen/akustischen Signalen)?
Dieses Konzeptdokument wird in der Regel vom Fachplaner für Brandmelde- und Sprachalarmierungsanlagen gemäß DIN 14675-1 in Zusammenarbeit mit dem Brandschutzsachverständigen erstellt. Es ist ein zentrales Element der brandschutztechnischen Dokumentation und oft Voraussetzung für behördliche Genehmigungen. Im Abnahmeprozess wird überprüft, ob die installierte SAA genau nach diesem Konzept arbeitet – nur so kann sichergestellt werden, dass die Alarmierung im Ernstfall effektiv ist. Im laufenden Betrieb dient das Alarmierungskonzept als Grundlage für Schulungen und Übungen: Das Facility Management und das sicherheitsverantwortliche Personal können anhand des Konzepts Evakuierungsübungen planen und so alle Beteiligten mit den vorgesehenen Abläufen vertraut machen. Kurz: Das Brandmelde-/Sprachalarm-Konzept gewährleistet eine abgestimmte, für das Gebäude optimierte Alarmierungsstrategie und schafft Vertrauen bei Nutzern und Behörden in die Funktion der Anlage.
Brandfall-Steuermatrix
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Steuermatrix |
| Zweck & Scope | Anlagenverhalten im Brandfall |
| Relevante Regelwerke | HOAI; VDI 3819-3 |
| Kernelemente | • Steuerbefehle, Abhängigkeiten |
| Verantwortlich | TGA-/Brandschutzplaner |
| Praktische Nutzung | Prüfungen, Notfallbetrieb |
Erläuterung:
Die Brandschutz- bzw. Brandfall-Steuermatrix ist eine tabellarische Übersicht, die alle automatischen Steuerfunktionen der verschiedenen gebäudetechnischen Anlagen im Brandfall darstellt. Sie listet für jede auslösende Ereignisbedingung (z.B. „Brandmelder im Bereich X detektiert Rauch“) die daraus resultierenden Steuerbefehle an andere Anlagen auf. Beispielsweise wird festgelegt, dass beim Feueralarm in einem bestimmten Geschoss die dortige Sprachalarmanlage eine Evakuierungsdurchsage startet, gleichzeitig alle Feuerschutztüren auf dieser Etage schließen, die Lüftungsanlage des betroffenen Brandabschnitts abschaltet und die Aufzüge in das Erdgeschoss fahren. Auch Abhängigkeiten und logische Verknüpfungen werden dokumentiert (etwa Verzögerungen, Verriegelungen oder Prioritäten, falls mehrere Signale gleichzeitig auftreten).
Diese Steuermatrix wird in der Planungsphase vom TGA-Planer in Abstimmung mit dem Brandschutzplaner erstellt und ist insbesondere für komplexe Gebäude (Sonderbauten) unerlässlich. Sie bildet die Grundlage für die Wirk-Prinzip-Prüfung bei der Abnahme, bei der ein Prüfsachverständiger die korrekte Umsetzung jeder einzelnen Steuerfunktion testet. Im laufenden Betrieb dient die Matrix dem Facility Management als Orientierungshilfe für Notfallsituationen: Sie zeigt klar auf, welche Reaktionen von den technischen Anlagen im Brandfall erwartet werden. Somit können die Betreiber etwaige Fehlfunktionen schneller erkennen (wenn eine vorgesehene Aktion ausbleibt) und entsprechend eingreifen. Darüber hinaus muss die Steuermatrix bei Änderungen an Anlagen (z.B. Umbauten oder Nachrüstungen) fortgeschrieben werden, um stets einen aktuellen, prüffähigen Stand der Brandschutzlogik im Gebäude zu haben. Ohne eine solche Dokumentation wäre ein ganzheitliches Prüf- und Wartungsmanagement der sicherheitstechnischen Anlagen kaum möglich.
Technische Ausrüstung (LPH 5 Ausführungsplanung)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Grafische Lösungsdarstellung |
| Zweck & Scope | Visualisierung der geplanten technischen Umsetzung der SAA |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Systemlayout (Zentralen, Verstärker, Lautsprecherzonen) |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Grundlage für Ausführung, Koordination und spätere Bestandsdokumentation |
Erläuterung:
Die Lösungsdarstellung in der Leistungsphase 5 ist die planerisch verbindliche Vorlage für die Ausführung der Sprachalarmanlage. Sie umfasst die genaue grafische Darstellung aller wesentlichen Komponenten, beispielsweise den Standort der Alarmzentralen, Unterzentralen und Notsprechstellen sowie die Zuordnung der Lautsprecherzonen. Ebenfalls werden die geplanten Leitungswege und Installationsorte aller Geräte dokumentiert. Für das Facility Management ist diese Zeichnung entscheidend, da sie frühzeitig Auskunft über Zugänglichkeit der Technikräume, räumliche Reserven für Wartung und Erweiterungen sowie die Koordination mit anderen Gewerken (z. B. Brandschutz oder Elektrotechnik) ermöglicht. Sie dient als Grundlage für die spätere Bestandsdokumentation und liefert im Betrieb die erste Referenz, um Änderungen oder Störungen zurückzuverfolgen.
Technische Ausrüstung (LPH 7 Ausschreibungsergebnis)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Technische Lösungsbeschreibung |
| Zweck & Scope | Dokumentation der tatsächlich vergebenen technischen Lösung |
| Relevante Regelwerke | HOAI; DIN 18382 (VOB/C); ggf. DIN 18387 (ATV) |
| Kernelemente | • Systemarchitektur und Leistungsumfang |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Referenz für Abnahme, Betrieb und Gewährleistung |
Erläuterung:
Mit Abschluss des Vergabeverfahrens fasst die Lösungsbeschreibung das tatsächlich beauftragte System der SAA zusammen. Sie listet detailliert alle verbauten Komponenten (z. B. Alarmzentralen, Verstärker, Lautsprecher, Notsprechstellen) und deren Leistungsparameter auf und zeigt auf, ob und wo Abweichungen von der ursprünglichen Planung aufgetreten sind. Damit definiert sie den verbindlichen Soll-Zustand der Anlage. Für das Facility Management stellt dieses Dokument eine maßgebliche Referenz dar: Bei der Abnahme wird damit geprüft, ob die Installation den Vorgaben entspricht, und im späteren Betrieb dient sie als Grundlage für Gewährleistungsansprüche oder Erweiterungen. In der Betriebsphase hilft sie darüber hinaus, die konkrete Systemkonfiguration zu kennen und Betriebshandbücher sowie Prüfprotokolle korrekt zuzuordnen.
Montageplanung (LPH 7+)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Datenpunkt- und Funktionsliste |
| Zweck & Scope | Definition aller Signale, Funktionen und Schnittstellen |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV Elektrische Anlagen) |
| Kernelemente | • Ein-/Ausgänge |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Grundlage für Montage, Parametrierung und Inbetriebnahme |
Erläuterung:
Die Datenpunkt- und Funktionsliste der Montageplanung (LPH 7+) definiert alle relevanten Signale, Funktionen und Schnittstellen der Anlage eindeutig und strukturiert. Auf Grundlage der DIN 18382 (VOB/C ATV für elektrische Anlagen) werden Ein- und Ausgänge, Funktionszuordnungen sowie Adressierungen verbindlich festgelegt. Für das Facility Management bildet diese Liste die zentrale Grundlage für die fachgerechte Montage, die korrekte Parametrierung sowie die Inbetriebnahme der Anlage und ermöglicht darüber hinaus eine nachvollziehbare Fehlersuche und spätere Anpassungen im Betrieb.
Revisionsstand (LPH 8)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Revisions-Datenpunktliste |
| Zweck & Scope | Dokumentation des tatsächlich ausgeführten Zustands |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV Elektrische Anlagen) |
| Kernelemente | • Finaler Signal- und Funktionsbestand |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Referenz für Betrieb, Wartung und Fehlersuche |
Erläuterung:
Die Revisions-Datenpunkt- und Funktionsliste im Ausführungsstand (LPH 8) dokumentiert den tatsächlich realisierten Signal- und Funktionsbestand der Anlage vollständig und verbindlich. Auf Grundlage der DIN 18382 (VOB/C ATV Elektrische Anlagen) werden alle finalen Ein- und Ausgänge, Funktionszuordnungen sowie eventuelle Abweichungen gegenüber der Planung eindeutig festgehalten. Für das Facility Management stellt diese Liste eine zentrale Betriebs- und Bestandsreferenz dar, die für Wartung, Störungsanalyse, Parametrierungsanpassungen und spätere Erweiterungen unverzichtbar ist.
Optimierungsprozesse – Ergebnisse
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Analyse- und Optimierungsbericht |
| Zweck & Scope | Bewertung des Anlagenbetriebs und Ableitung von Verbesserungen |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Auswertung von Betriebs- und Stördaten |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Kontinuierliche Verbesserung von Verständlichkeit und Verfügbarkeit |
Erläuterung:
Die Auswertung und Analyse des Anlagenbetriebs liefert wertvolle Erkenntnisse für kontinuierliche Verbesserungen. Auf Basis der Betriebs- und Stördaten (etwa Fehlalarmstatistiken, Signalpegel- und Verständlichkeitsmessungen, Protokolle von Unterspannungs- oder Leitungsstörungen) wird in diesem Bericht geprüft, ob die Anlage im Ernstfall zuverlässig funktioniert und das Zielniveau an Sprachverständlichkeit erreicht. Gegebenenfalls werden Maßnahmen empfohlen, wie beispielsweise eine Anpassung der Lautsprecherleistungsverteilung, Optimierung der Durchsageinhalte oder Verbesserungen der USV-Akkus. Das Facility Management nutzt diese Dokumente, um den Betrieb der SAA zu optimieren, Kosten zu senken und das Sicherheitsniveau zu erhöhen. So können etwa wiederkehrende Fehlalarme reduziert und die Systemverfügbarkeit durch präventive Wartungshinweise gesteigert werden.

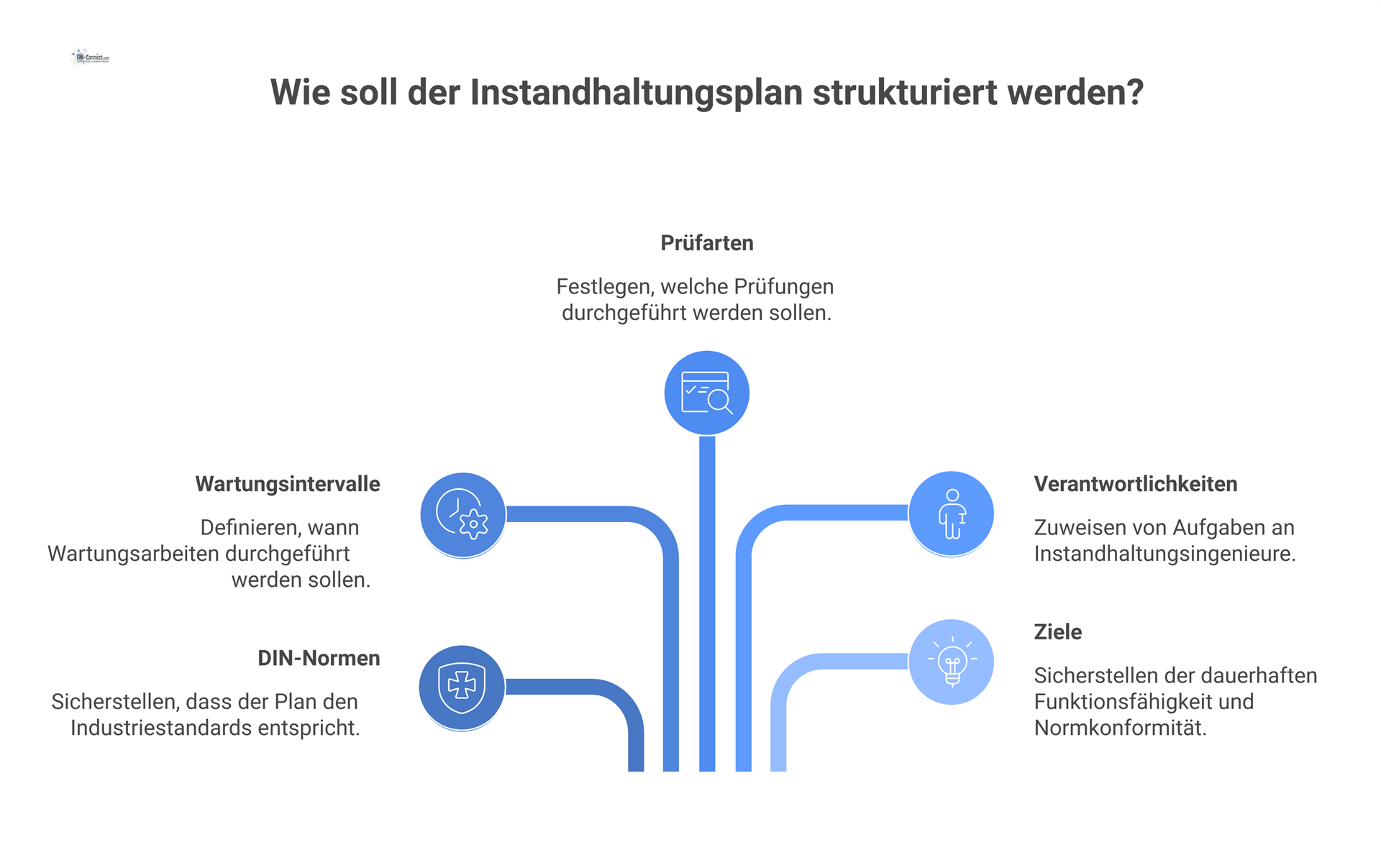

Instandhaltungsunterlagen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Wartungs- und Instandhaltungsdokumente |
| Zweck & Scope | Sicherstellung der dauerhaften Funktionsfähigkeit |
| Relevante Regelwerke | DIN EN 13460 (Dokumente in der Instandhaltung) |
| Kernelemente | • Wartungsintervalle |
| Verantwortlich | Unterschiedlich (Hersteller, Betreiber, Dienstleister) |
| Praktische Nutzung | Grundlage für Instandhaltungsplanung und Audits |
Erläuterung:
Wartung und Instandhaltung gemäß den Normen und Herstellervorgaben sichern die dauerhafte Einsatzfähigkeit der Sprachalarmanlage. In den Wartungsunterlagen werden die erforderlichen Prüfintervalle festgelegt (zum Beispiel regelmäßige Funktionstests von Sprechstellen, jährliche Sprachverständlichkeitsmessungen oder Überprüfung der Notstromversorgung). Zudem enthalten sie Vorgaben zum Austausch von Verschleißteilen (etwa Akkus, Filter) und zum Umgang mit sicherheitsrelevanten Komponenten. Für das Facility Management bilden diese Dokumente die Basis für eine strukturierte Wartungsplanung und die termingerechte Durchführung aller Prüfungen. Sie sind auch essenziell, um gegenüber Versicherern oder Behörden nachzuweisen, dass die Anlage ordnungsgemäß betreut wurde und somit Haftungsansprüche oder Versicherungsbedingungen erfüllt werden.
Dämm- und Brandschutzarbeiten TGA
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Brandschutz-/Dämmdokumentation |
| Zweck & Scope | Nachweis der fachgerechten brandschutztechnischen Ausführung |
| Relevante Regelwerke | DIN 18421 (VOB/C ATV Kabelabschottungen) |
| Kernelemente | • Abschottungen |
| Verantwortlich | Ausführendes Unternehmen |
| Praktische Nutzung | Nachweis gegenüber Bauaufsicht und im Betrieb |
Erläuterung:
Da SAA-Leitungen oft durch feuergetrennte Bauteile (Brandschutzwände, -decken) geführt werden, müssen alle Durchführungen fachgerecht abgeschottet werden. Die Dokumentation der Brandschutz- und Dämmarbeiten nach DIN 18421 enthält die detaillierten Informationen dazu: verlegte Kabel und Leitungen, verwendete Abschottungsmaterialien (z. B. Brandschutzkissen, -dosen), verwendete Brandschutzklassen und Bauabschnitte. Der ausführende Fachbetrieb bestätigt damit, dass alle Leitungsdurchführungen korrekt ausgeführt sind. Für den Facility Manager ist dieses Protokoll unverzichtbar, da es im Brandfall als Nachweis dient, dass die Schutzwirkung der Gebäudehülle trotz Leitungsdurchdringungen erhalten bleibt. Es ist zudem bei behördlichen Abnahmen (Branddirektion, Bauaufsicht) und im Rahmen der wiederkehrenden Prüfungen stets vorzulegen.
Planungsdokumentation
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Planungsdokumentation SAA |
| Zweck & Scope | Normgerechte Planung der Sprachalarmanlage |
| Relevante Regelwerke | DIN 14675-1 |
| Kernelemente | • Alarmierungszonen |
| Verantwortlich | Fachplaner Brandmelde- und Sprachalarmtechnik |
| Praktische Nutzung | Grundlage für Genehmigung und Abnahme |
Erläuterung:
Die Planungsdokumentation für Sprachalarmanlagen (SAA) stellt die normgerechte Auslegung und Konzeption der Anlage gemäß DIN 14675-1 sicher. Sie definiert die Alarmierungszonen sowie die Anforderungen an die Sprachverständlichkeit und bildet damit die technische Grundlage für eine wirksame und sichere Alarmierung. Für das Facility Management ist diese Dokumentation maßgeblich für die Genehmigungsfähigkeit, die fachgerechte Abnahme sowie für den späteren regelkonformen Betrieb und die Überprüfung der Alarmierungsqualität.
Projektierungsdokumentation
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Projektierungsdokumentation |
| Zweck & Scope | Konkretisierung der Planung für die Umsetzung |
| Relevante Regelwerke | DIN 14675-1 |
| Kernelemente | • Gerätekonfiguration |
| Verantwortlich | Fachplaner Brandmelde- und Sprachalarmtechnik |
| Praktische Nutzung | Referenz für Errichtung, Prüfung und Betrieb |
Erläuterung:
Die Projektierungsdokumentation für Sprachalarmanlagen konkretisiert die zuvor erstellte Planung und überführt sie in eine umsetzungsreife, technisch eindeutige Ausführungsgrundlage gemäß DIN 14675-1. Sie beschreibt insbesondere die Gerätekonfiguration, die Zonenzuordnung sowie die funktionale Umsetzung der Alarmierungsstrategie. Für das Facility Management dient diese Dokumentation als verbindliche Referenz für Errichtung, Prüfung, Abnahme und den späteren Betrieb der Sprachalarmanlage und ermöglicht eine nachvollziehbare Bewertung von Änderungen, Erweiterungen oder Störungen im Lebenszyklus der Anlage.
Errichterdokumentation – SAA
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Installations- und Errichterdokumentation |
| Zweck & Scope | Nachweis der normgerechten Installation |
| Relevante Regelwerke | DIN 14675-1; DIN VDE 0833-4 |
| Kernelemente | • Konformität zur Planung |
| Verantwortlich | Errichter / Installateur |
| Praktische Nutzung | Voraussetzung für Abnahme und Betrieb |
Erläuterung:
Die Installations- und Errichterdokumentation für die Sprachalarmanlage (SAA) weist die normgerechte Umsetzung der Anlage gemäß DIN 14675-1 und DIN VDE 0833-4 nach. Sie bestätigt die Konformität der ausgeführten Installation mit der genehmigten Planung und dokumentiert die durchgeführten Prüfungen und deren Ergebnisse. Für das Facility Management ist diese Dokumentation eine zwingende Voraussetzung für Abnahme und Inbetriebnahme sowie ein zentraler Nachweis für den regelkonformen Betrieb, die Haftungsabgrenzung und spätere Prüfungen oder Änderungen.
Bauleistungen (Sprachalarmanlagen)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Angebot |
| Zweck & Scope | Technisch-wirtschaftliche Angebotsabgabe zur Errichtung der SAA |
| Relevante Regelwerke | VOB/A 2019; VgV |
| Kernelemente | • Leistungsumfang und Preise |
| Verantwortlich | Bieter / Auftragnehmer |
| Praktische Nutzung | Grundlage für Angebotswertung, Vergabe und Vertragsabschluss |
Erläuterung:
Das Angebot des Bieters bildet die vertragliche Basis für die Realisierung der Sprachalarmanlage. Es enthält eine klare Definition des Leistungsumfangs, der technischen Lösung und der Konditionen. Durch die Anforderungen der VOB/A und ggf. VgV ist sichergestellt, dass Angebote transparent und vergleichbar sind. Für das Facility Management ist das unterschriebene Angebot später entscheidend, um den vereinbarten Leistungsumfang abzugrenzen und Nachträge oder Mehrkosten eindeutig zu beurteilen. Außerdem lassen sich daraus Gewährleistungsansprüche ableiten, da festgehalten ist, welche Leistungen und Qualitätsstandards der Auftragnehmer zugesichert hat. Insgesamt schafft das Angebot bereits früh Rechtssicherheit für beide Vertragsparteien und dient als Referenzdokument bei etwaigen Vertragsstreitigkeiten.
Anlagenbeschreibung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Anlagenbeschreibung |
| Zweck & Scope | Fachliche Beschreibung von Aufbau, Funktion und Einsatzbereichen |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Systemarchitektur |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Referenz für Betrieb, Prüfungen und Betreiberunterweisung |
Erläuterung:
Die Anlagenbeschreibung wird im Zuge der TGA-Fachplanung nach HOAI erstellt und hält die gesamte Konzeption der SAA fest. Sie beschreibt verständlich den Anlagenaufbau, die Funktionen und Einsatzbereiche der Sprachalarmanlage im Objekt. Dazu gehören beispielsweise die Aufteilung in Beschallungszonen, die Art der Alarmierung (Voralarm, Hauptalarm, Durchsagebetrieb) und die Einbindung in das Brandschutzkonzept des Gebäudes. Anders als eine bloße Komponentenliste erläutert die Anlagenbeschreibung auch die Schutzziele und betrieblichen Abläufe: Man erkennt, welche Szenarien abgedeckt werden sollen und wie die Anlage im Gefahrenfall reagiert. Für das Facility Management ist dieses Dokument eine zentrale Orientierungshilfe für den Betrieb – insbesondere nach mehreren Betriebsjahren, wenn Details aus der Bauphase nicht mehr präsent sind. Die Anlagenbeschreibung dient als Grundlage für Betreiberschulungen und wiederkehrende Prüfungen und ermöglicht es, bei Umbauten oder Nutzungsänderungen die ursprünglichen Planungsannahmen nachzuvollziehen.
Systembeschreibung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Systembeschreibung SAA |
| Zweck & Scope | Detaillierte Beschreibung der normgerechten Ausführung |
| Relevante Regelwerke | DIN 14675-1 |
| Kernelemente | • Alarmierungszonen |
| Verantwortlich | Errichter / Fachfirma für SAA |
| Praktische Nutzung | Grundlage für Abnahme, wiederkehrende Prüfungen und Betrieb |
Erläuterung:
Die Systembeschreibung nach DIN 14675 ist ein vorgeschriebenes Dokument, das die fachgerechte Umsetzung der Sprachalarmanlage im Detail nachweist. Darin werden alle gemäß Norm erforderlichen Aspekte dokumentiert – von der Aufteilung des Gebäudes in Alarmierungsbereiche (Zonen) über die eingesetzten Sprachtexte für verschiedene Alarmstufen und deren Priorisierung bis hin zu den technischen Konzepten zur Fehlerüberwachung und Ausfallsicherheit (z. B. Leitungsüberwachung, Reserveverstärker, USV-Batterien). Die zertifizierte Errichterfirma erstellt diese Systemdokumentation im Rahmen der Inbetriebnahme und Abnahme. Sie bildet die Grundlage für die behördliche oder sachverständige Abnahmeprüfung der SAA, da hieraus ersichtlich ist, dass die Anlage allen relevanten Vorschriften (DIN 14675, DIN VDE 0833-4, EN 54-Serie etc.) entspricht. Auch für spätere Routineprüfungen und Wartungen ist die Systembeschreibung unverzichtbar: Sie ermöglicht Prüfern und dem Facility Management, alle sicherheitsrelevanten Parameter und Einstellungen der Anlage nachvollziehen zu können. Somit ist dieses Dokument ein zentraler Nachweis der Normkonformität und hilft, den ordnungsgemäßen Betrieb über den gesamten Lebenszyklus sicherzustellen.
Genehmigung – Technische Ausrüstung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Genehmigungsantrag |
| Zweck & Scope | Einholung öffentlich-rechtlicher Genehmigungen |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Beschreibung der Alarmierungsstrategie |
| Verantwortlich | Technischer Planer TGA, Bauherr |
| Praktische Nutzung | Nachweis der rechtmäßigen Errichtung und Nutzung |
Erläuterung:
Die Errichtung einer Sprachalarmanlage bedarf – insbesondere bei Sonderbauten oder größeren Projekten – einer behördlichen Genehmigung im Rahmen des Bauantrags- bzw. Genehmigungsverfahrens. Der technische Planer TGA erstellt den Genehmigungsantrag als Teil der Leistungsphasen nach HOAI (Genehmigungsplanung) in Abstimmung mit dem Bauherrn. In diesen Unterlagen wird die Alarmierungs- und Evakuierungsstrategie detailliert beschrieben und aufgezeigt, in welchen Gebäudebereichen die SAA installiert wird und welche Schutzwirkungen sie dort erfüllt. Gegebenenfalls sind Auszüge aus dem Brandschutzkonzept, Lautsprecherverteilungen und Szenarienbeschreibungen enthalten, um den Nachweis zu erbringen, dass die geplante Anlage den geltenden Bauordnungs- und Feuerwehranforderungen entspricht. Für das Facility Management stellen die genehmigten Unterlagen einen wesentlichen Rechtsnachweis dar: Sie belegen gegenüber Aufsichtsbehörden (Bauaufsicht, Feuerwehr) die ordnungsgemäße und genehmigte Ausführung der SAA. Bei behördlichen Abnahmen oder wiederkehrenden Sicherheitsbegehungen kann so jederzeit nachgewiesen werden, dass die Anlage im Einklang mit den genehmigten Plänen betrieben wird.
Klemmenpläne
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Anschluss- / Klemmenpläne |
| Zweck & Scope | Darstellung aller elektrischen Anschlüsse und Signalzuordnungen |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Klemmen- und Leitungsbelegung |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Grundlage für Montage, Inbetriebnahme und Prüfung |
Erläuterung:
Die Anschluss- und Klemmenpläne in der Montageplanung werden vom ausführenden Elektrobetrieb (Auftragnehmer) erstellt, sobald die Ausführung beginnt. Sie halten jede elektrische Verbindung der Sprachalarmanlage fest – von der Zentrale über Verstärker und Verteiler bis zu den einzelnen Lautsprechern. In diesen Plänen ist dokumentiert, an welchen Klemmen welche Leitungen angeschlossen werden und wie die Signalwege verlaufen. Dies ermöglicht den Monteuren eine zielgerichtete Installation nach Vorgabe und den Fachbauleitern eine Überprüfung der korrekten Verdrahtung. Gemäß DIN 18382 (VOB/C) ist der Auftragnehmer verpflichtet, vor Inbetriebnahme solche Unterlagen bereitzustellen, damit die Anlage systematisch geprüft werden kann. Für das Facility Management legen die Montage-Klemmenpläne den Grundstein der technischen Dokumentation. Eventuelle Änderungen werden hier bereits festgehalten und fließen später nahtlos in die Revisionsunterlagen ein. So ist von Anfang an jede Ader und jeder Stromkreis nachvollziehbar dokumentiert. Dadurch werden Fehler bei der Inbetriebnahme minimiert und eine solide Basis für die spätere Fehlersuche geschaffen.
Anschluss-/Klemmenpläne
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Revisions-Anschlusspläne |
| Zweck & Scope | Dokumentation des tatsächlich ausgeführten Zustands |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Endgültige Anschluss- und Linienzuordnung |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Referenz für Betrieb, Wartung und Fehlersuche |
Erläuterung:
Die Revisions-Anschlusspläne werden nach Fertigstellung der Montage erstellt bzw. aktualisiert und zeigen den tatsächlich ausgeführten Zustand der Verkabelung. Sie beinhalten sämtliche endgültigen Klemm- und Leitungsbelegungen, einschließlich etwaiger Änderungen, die während der Installation vorgenommen wurden. Rechtzeitig vor der Abnahme muss der Auftragnehmer diese Pläne gemäß VOB dem Auftraggeber übergeben, da sie ein Teil der Abnahmedokumentation sind. Für das Facility Management sind die Revisions-Klemmenpläne ein unverzichtbares Arbeitsmittel: Im Störungsfall kann anhand der detaillierten Zuordnung jedes Kabels und jeder Klemme schnell nachvollzogen werden, wo ein Signal unterbrochen ist oder welcher Bereich von einer Leitungsstörung betroffen ist. Auch für Wartungsarbeiten – etwa das Prüfen von Linien oder der Austausch von Komponenten – liefern diese Pläne die notwendigen Informationen (Spannungskreise, Sicherungszuordnungen, Reserveadern etc.). Somit wird ein transparenter Anlagenbestand sichergestellt, der dem FM-Team ein effizientes und sicheres Arbeiten am System ermöglicht, ohne mühsames Leitungsverfolgen vor Ort.
Elektrische Systeme (LPH 7+)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Montagezeichnungen |
| Zweck & Scope | Detaillierte Darstellung der Montageorte |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Lautsprecher- und Zentralenstandorte |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Grundlage für Montage und Abnahme |
Erläuterung:
Montagezeichnungen stellen visuell dar, wo und wie die Komponenten der Sprachalarmanlage im Gebäude angebracht werden. Der Installateur erstellt für die Ausführungsphase detaillierte Pläne (z. B. Grundrisse oder Installationsschemen), in denen die Standorte aller Lautsprecher, Mikrofone, Zentralgeräte und sonstigen Anlagenteile eingezeichnet sind. Dabei werden auch Montagedetails wie Befestigungsarten oder Montagehöhen angegeben, um eine einheitliche und normgerechte Installation sicherzustellen. Diese Zeichnungen dienen der Abstimmung zwischen Planung und Ausführung: Der Fachplaner TGA und die Bauleitung können die vorgesehene Positionierung prüfen und freigeben, bevor die Installation erfolgt. Während der Bauausführung helfen die Montagepläne dem Personal vor Ort, jeden Alarmgeber am richtigen Platz zu montieren und keine Komponente zu vergessen. Bei der technischen Abnahme werden sie genutzt, um zu kontrollieren, ob die Anlage vollständig gemäß Plan eingebaut wurde. Die so erstellten Montagezeichnungen sind die Vorstufe der Bestandspläne und bilden die Grundlage für die spätere Revision, da in ihnen bereits alle Geräteverortungen festgehalten sind.
Bestandszeichnungen – Elektrische Systeme (LPH 8)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Revisionszeichnungen |
| Zweck & Scope | Dokumentation des realisierten Anlagenzustands |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Tatsächliche Leitungsführungen |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Bestandsdokument für Betrieb und Umbauten |
Erläuterung:
Die Ausführungs- bzw. Bestandszeichnungen (oft auch „As-built-Pläne“ genannt) dokumentieren alle Details der fertig installierten SAA in Plangrafik. Hier sind die endgültigen Positionen aller Lautsprecher, Zentralen, Bedienstellen und Verkabelungen im Gebäude eingezeichnet, inklusive etwaiger Änderungen gegenüber der ursprünglichen Planung. Zudem werden Leitungsführungen, Stromversorgungspfade (inkl. Notstromversorgung) und Beschriftungen dargestellt. Diese Revisionszeichnungen sind integraler Bestandteil der Abschlussdokumentation eines Projekts. Sie werden typischerweise vom Installationsunternehmen nach Bauabschluss erstellt, vom Fachplaner geprüft und schließlich vom Bauherrn bzw. Facility Manager entgegengenommen. Für das Facility Management sind sie unverzichtbar, da sie im laufenden Betrieb als genauer Lageplan der Anlage dienen und Wartungs- oder Reparaturteams jederzeit wissen, wo welche Komponenten sitzen und wie sie verbunden sind. Auch bei Umbauten oder Erweiterungen der SAA bildet der aktuelle Bestandsplan die Planungsgrundlage – ohne ihn müssten Leitungen und Geräte zeitaufwändig vor Ort gesucht und identifiziert werden. Die VDI-Richtlinie 6026 betont, dass Ausführungsunterlagen den realen Bestand vollständig wiedergeben müssen. Nur mit akkuraten Revisionszeichnungen kann das Facility Management die Betriebssicherheit und zukünftige Anpassungen effektiv gewährleisten.
Anlagen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Assetbuch |
| Zweck & Scope | Systematische Erfassung aller Anlagenteile |
| Relevante Regelwerke | DIN 32835-1; VDI-MT 3810-1; VDI 6070-1 |
| Kernelemente | • Komponenten, Seriennummern |
| Verantwortlich | Betreiber / Facility Management |
| Praktische Nutzung | Grundlage für Wartung, Ersatzteile und Kostenplanung |
Erläuterung:
Das Anlagen- oder Assetbuch ist das zentrale Inventarverzeichnis der Sprachalarmanlage über ihren gesamten Lebenszyklus. Darin erfasst das Facility Management sämtliche Anlagenteile und Komponenten mit den relevanten Daten: Hersteller, Typenbezeichnung, Seriennummer, Baujahr bzw. Inbetriebnahmedatum und aktueller Standort im Gebäude. Ergänzend werden oft auch Betriebsdaten wie Betriebsstunden, Wartungszyklen, letzte Prüfungen oder Austauschintervalle (z. B. für Batterien) dokumentiert. Jeder Änderungs- oder Wartungsvorgang wird idealerweise im Assetbuch vermerkt, sodass die Historie jeder Komponente nachvollziehbar bleibt. Praktisch bildet dieses Verzeichnis die Grundlage für Wartungsplanung und Ersatzteilhaltung – man erkennt auf einen Blick, welche Bauteile wann gewartet oder ausgetauscht werden müssen und welche Ersatzteile vorzuhalten sind. Auch für Kostenplanung und Investitionsentscheidungen ist das Anlagenbuch wertvoll: Anhand der erfassten Daten lassen sich zukünftige Aufwendungen (etwa für eine Anlagenerneuerung nach X Jahren) abschätzen. In der modernen Praxis wird das Anlagenbuch meist digital in einem CAFM-System geführt, wodurch aktuelle Bestands- und Kostendaten jederzeit abrufbar und auswertbar sind. Bei Audits, Sicherheitsbegehungen oder Versicherungsnachweisen kann das Facility Management mit dem Assetbuch belegen, dass alle Komponenten erfasst und ordnungsgemäß verwaltet werden – ein wesentlicher Beitrag zu Compliance und Betriebssicherheit.
Verjährungsfristen für Mängelansprüche
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Gewährleistungsübersicht |
| Zweck & Scope | Transparenz über Fristen für Mängelansprüche |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Beginn und Ende der Fristen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Steuerung des Gewährleistungsmanagements |
Erläuterung:
Diese Übersicht gibt einen rechtssicheren Überblick über alle Fristen, innerhalb derer Mängelansprüche geltend gemacht werden können. In der Regel beginnen die Fristen mit dem Datum der Abnahme. Nach § 634a BGB verjähren Gewährleistungsansprüche beim Bauwerk typischerweise nach 5 Jahren (statt der üblichen 2 Jahre für „bewegliche Sachen“). Wird VOB/B vereinbart, gilt für Bauwerke abweichend eine Frist von 4 Jahren. Die HOAI selbst legt zwar keine Gewährleistungsfristen fest, definiert jedoch für Planer in LPH 9 ein Betreuungsengagement von 4 Jahren. Dementsprechend enthält die Liste die zeitlichen Anfangs- und Endpunkte der jeweiligen Mängelansprüche für jedes Gewerk. Auch die zuständigen Firmen und Ansprechpartner sowie Besonderheiten (z. B. Abhängigkeit von durchgeführten Wartungen) werden dokumentiert. Im Facility Management ist ein solches Fristencontrolling essenziell, um Nachbesserungsansprüche systematisch zu verfolgen. Die Fristen werden meist in digitalen Systemen (CAFM) hinterlegt und automatisch überwacht, damit rechtzeitig vor Fristablauf erforderliche Prüfungen (z. B. Gewährleistungsbegehungen) und Nachbesserungen eingeleitet werden können. Üblicherweise werden diese Termine zusätzlich im Wartungs- oder FM-System vermerkt, damit kein Termin versäumt wird. Insgesamt stellt die Gewährleistungsübersicht sicher, dass die Anlage nach Ablauf der Fristen geordnet in den regulären Betrieb übergeht, ohne dass dem Betreiber Gewährleistungsrechte verloren gehen.
Prinzipschaltbild – Technische Ausrüstung (LPH 2)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Funktionsdiagramm / Prinzipschaltbild |
| Zweck & Scope | Darstellung des grundsätzlichen Systemaufbaus und der Funktionslogik der SAA |
| Relevante Regelwerke | HOAI; VDI 6026-1 |
| Kernelemente | • Zentrale, Leitungen, Lautsprecherzonen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Entscheidungs- und Abstimmungsgrundlage für Entwurfs- und Ausführungsplanung |
Erläuterung:
Das Funktionsdiagramm (oft auch Block- oder Prinzipschaltbild genannt) bildet die gesamte Systemarchitektur der Sprachalarmanlage vereinfacht ab. Es zeigt die Hauptkomponenten (z. B. Sprachalarmzentrale, Endverstärker, Versorgungseinheiten), die Leitungsführung zu den Lautsprecherzonen sowie die Signal- und Stromflüsse innerhalb des Systems. Wichtige Überwachungs- und Redundanzkonzepte – wie doppelte Versorgungspfade oder Leitungsbruchüberwachung – werden ebenfalls schematisch erfasst. Damit erhalten alle Projektbeteiligten frühzeitig einen Überblick über Komplexität und Struktur der Anlage. Das Diagramm dient als Basis für technische Entscheidungen: Es erleichtert die Abstimmung mit anderen Gewerken (etwa Brandmeldeanlagen, Stromversorgung oder IT) und bildet die Planungsgrundlage für detaillierte Entwurfs- und Ausführungsunterlagen. Insbesondere für das Facility Management ist das Prinzipschaltbild wichtig, um spätere Betriebs- und Wartungsanforderungen einschätzen zu können – etwa die Anzahl der anzulaufenden Endverstärker oder die erforderlichen Ausfallabsicherungen.
Ergebnisse der Technischen Ausrüstung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Aufgabenklärungsdokument |
| Zweck & Scope | Festlegung von Schutzzielen, Leistungsumfang und Randbedingungen |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Alarmierungsziele und Zonen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Grundlage für Planung, Kosten und FM-Strategie |
Erläuterung:
In diesem Dokument werden die grundlegenden Anforderungen an die Sprachalarmanlage festgeschrieben. Dazu gehören das Schutzziel (z. B. sichere Alarmierung aller Personen im Gebäude), die Abdeckung einzelner Alarmzonen (z. B. nach Etagen oder Nutzungseinheiten) sowie spezielle Rahmenbedingungen des Objekts. Beispielsweise kann es bauliche oder betriebliche Vorgaben geben (Brandschutzkonzept, Flucht- und Rettungswege, Auflagen der Bauaufsicht), die die Planung beeinflussen. Auch der Betreiberwunsch – etwa die Option für Mehrsprachigkeit, simultanes Senden anderer Durchsagen oder besondere Sicherheitserfordernisse – wird hier dokumentiert. Die Aufgabenklärung stellt sicher, dass die SAA bedarfsgerecht und genehmigungsfähig ausgelegt wird. Aus ihr leiten sich maßgebliche Vorgaben für den weiteren Planungs- und Kostenprozess ab. Typische Inhalte sind etwa Evakuierungsziele, Alarmwege, Qualitätsmerkmale der Verständlichkeit sowie die Anforderungen an Notstromversorgung und Fortführung der Alarmierung bei Störungen.
Schnittstellenmatrix
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Gewerke-/Schnittstellenmatrix |
| Zweck & Scope | Klärung technischer und organisatorischer Schnittstellen |
| Relevante Regelwerke | VDI 6039 |
| Kernelemente | • Schnittstellen zu BMA, IT, Elektro, Bau |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Vermeidung von Koordinations- und Betriebsrisiken |
Erläuterung:
Die Schnittstellenmatrix listet alle relevanten Übergabepunkte und Zuständigkeiten zwischen den beteiligten Gewerken und Systemen auf. Für eine Sprachalarmanlage sind dies etwa die Verbindung zur Brandmeldeanlage (Signalübergabe), die Anbindung an das IT- oder Gebäudemanagementsystem (z. B. für Fernwartung oder Benachrichtigungsserver), die elektrische Stromversorgung sowie Schnittstellen zu baulichen Elementen (z. B. Körperschallübertragung durch Stockwerke). Die Matrix hält fest, wer für jeden Bereich verantwortlich ist (Planung, Installation, Prüfung und Betrieb) und welche Abschnitte übergeben werden. Dadurch werden Überschneidungen oder Lücken vermieden. Für das Facility Management ist sie zentral, weil sie klar regelt, wer im Fehlerfall oder bei Wartungsbedarf jeweils zuständig ist. Die Schnittstellenmatrix wird projektbezogen erstellt und während der gesamten Planung und Ausführung laufend aktualisiert. So bildet sie die Grundlage, um Kommunikations- und Betriebsrisiken zu minimieren und eine reibungslose Koordination zu gewährleisten.

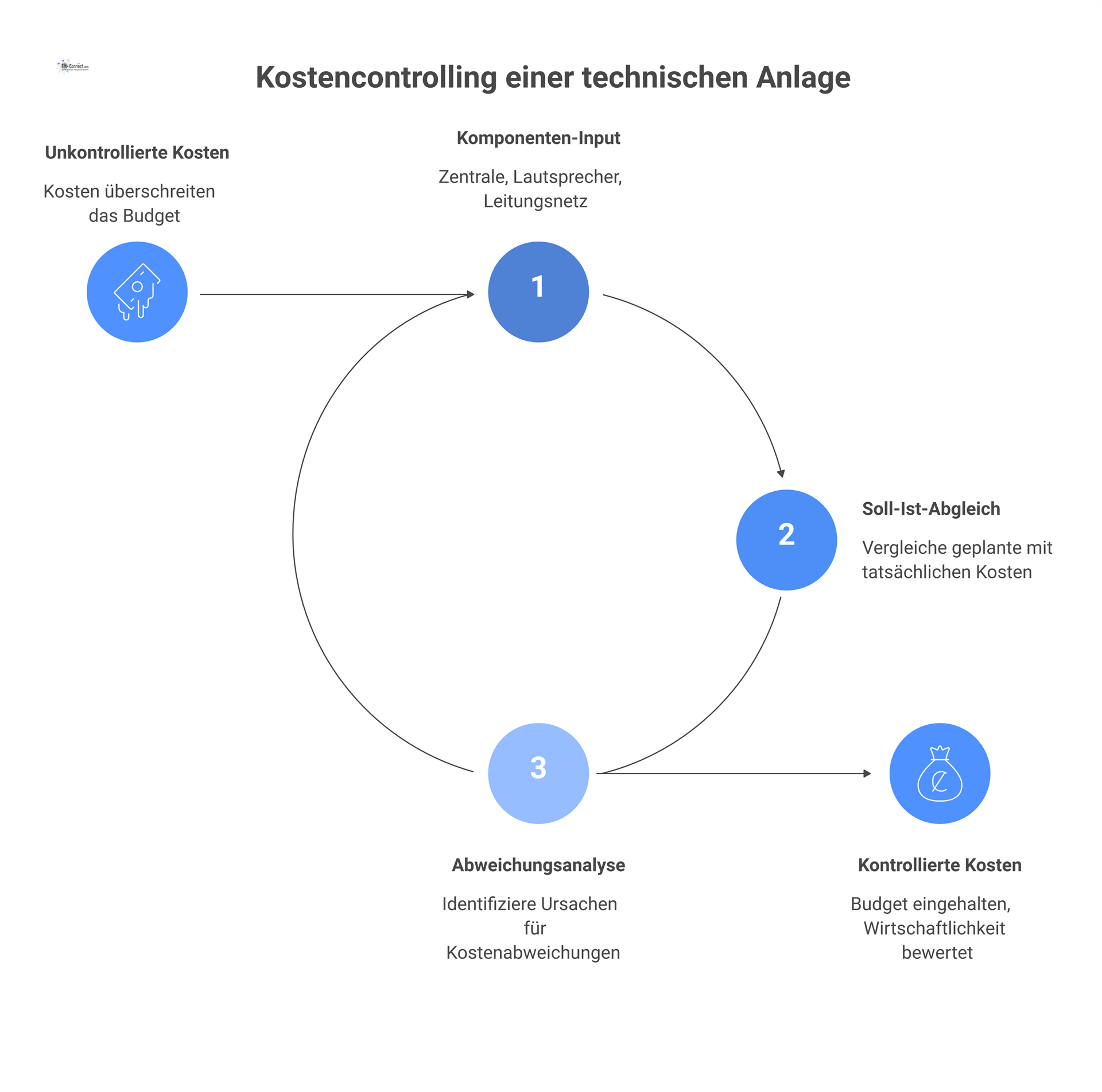

Kostenermittlung – Technische Ausrüstung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Kostenunterlagen (Berechnung/Ermittlung) |
| Zweck & Scope | Transparente Ermittlung und Fortschreibung der Investitionskosten |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Kosten nach Anlagenteilen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Budgetierung, Kostencontrolling, Wirtschaftlichkeitsbewertung |
Erläuterung:
Die Kostenunterlagen erfassen die voraussichtlichen Investitionsaufwendungen für die Sprachalarmanlage und ihre Komponenten. Dabei werden die einzelnen Anlagenteile (z. B. Zentrale, Lautsprecher, Leitungsnetz, Notstromaggregate) getrennt aufgeführt und mit Mengen sowie Einheitspreisen hinterlegt. Oft erfolgt die Kostenermittlung nach den Vorgaben der DIN 276 (Kostenplanung) oder nach HOAI-Leistungsbild Technische Ausrüstung. In regelmäßigen Abständen wird ein Soll-Ist-Abgleich durchgeführt: Abweichungen von den kalkulierten Werten werden analysiert und dokumentiert. Die fortgeschriebene Kostenermittlung dient der Budgetkontrolle und Wirtschaftlichkeitsbetrachtung. Sie ermöglicht dem Facility Management, die Investitionskosten transparent zu verfolgen, Handlungsspielräume zu erkennen und ggfs. Optimierungen (z. B. Auswahl alternativer Komponenten) rechtzeitig einzuleiten.

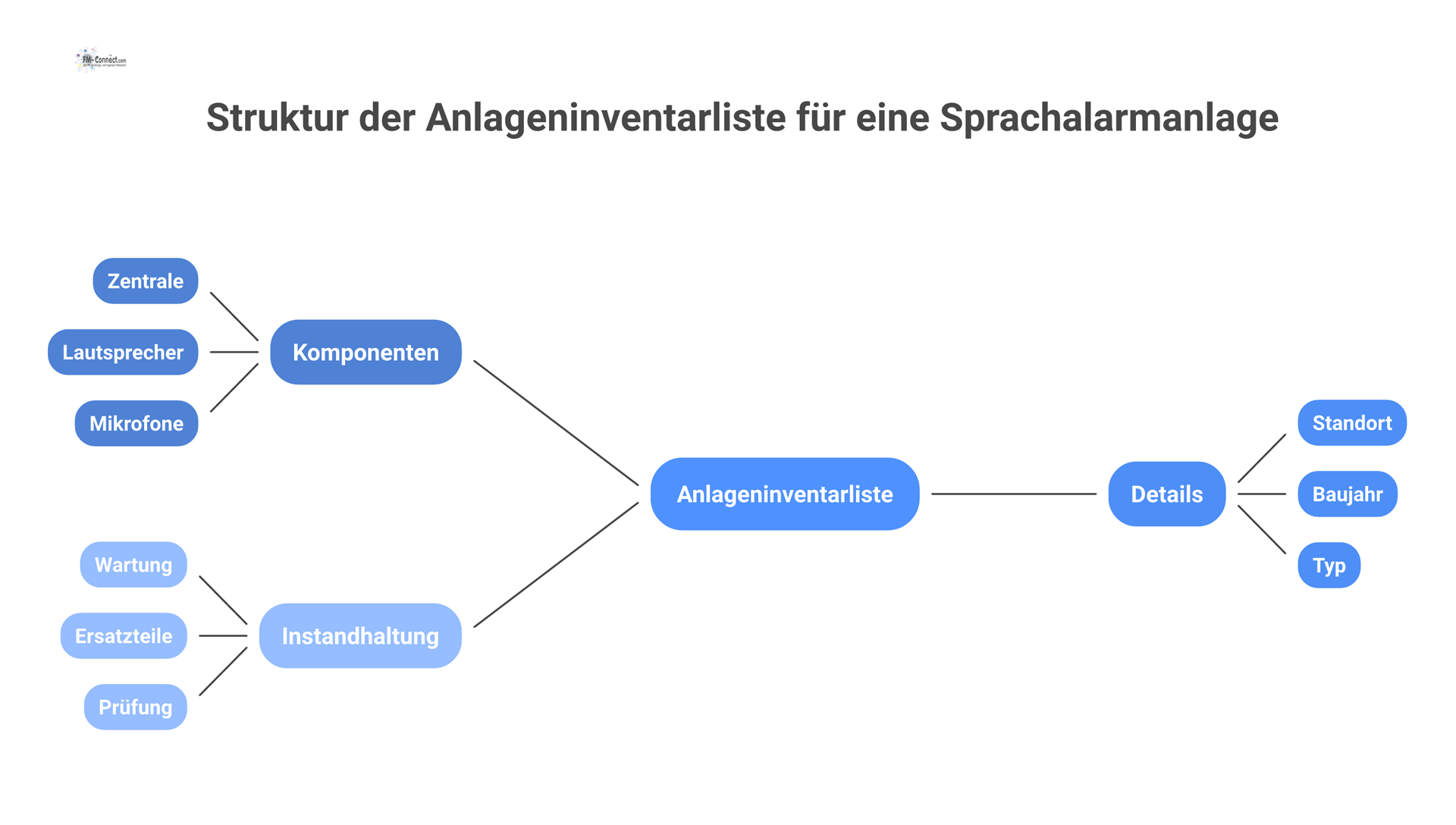

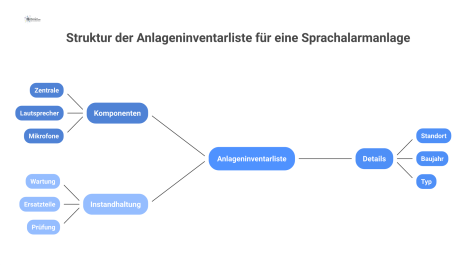

Anlageninventarliste Sprachalarmanlage
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Inventarliste |
| Zweck & Scope | Vollständige Erfassung aller Anlagenteile |
| Relevante Regelwerke | DIN EN 13306 |
| Kernelemente | • Komponenten, Standorte, Baujahre |
| Verantwortlich | Betreiber / Facility Management |
| Praktische Nutzung | Grundlage für Wartung, Ersatzteile und Prüfungen |
Erläuterung:
In der Anlageninventarliste werden alle Einzelkomponenten der Sprachalarmanlage lückenlos erfasst. Dies umfasst neben den Hauptgeräten (Steuerzentrale, Endstufen, Netzteile, Mikrofonstationen) auch alle Lautsprecher, Leitungsverzweiger, Notstrom-Systeme und sonstige Peripheriegeräte. Für jedes Teil werden Standort, Baunummer, Baujahr und Typnummer dokumentiert. Ziel ist ein vollständiges Anlagenverzeichnis (Asset-Register), das den gesamten Bestand abbildet. Gemäß DIN EN 13306 (Definition von Instandhaltungsbegriffen) ist ein solches Anlagenverzeichnis die Grundlage für die geplante Instandhaltung: Es dient zum Beispiel dazu, benötigte Ersatzteile zu beschaffen und Prüfungen effizient vorzubereiten. Ohne Inventarliste kann die FM-Abteilung Wartungsarbeiten nicht sicher planen und Nachweise über vorhandene Komponenten sind erschwert.
Betreiberseitig
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Instandhaltungsplan |
| Zweck & Scope | Planung von Wartungs- und Prüfmaßnahmen |
| Relevante Regelwerke | DIN EN 13306; DIN EN 15331 |
| Kernelemente | • Wartungsintervalle |
| Verantwortlich | Instandhaltungsingenieur |
| Praktische Nutzung | Sicherstellung der dauerhaften Funktionsfähigkeit |
Erläuterung:
Der Betreiberseitige Instandhaltungsplan legt verbindlich fest, welche Wartungs- und Prüfungen in welchen Abständen durchzuführen sind. Er enthält zum Beispiel jährliche Sicht- und Funktionstests, periodische Messungen der Sprachverständlichkeitswerte und Überprüfungen der Notstromanlage. Die inhaltliche Ausrichtung folgt allgemeinen Normen wie DIN EN 13306 und DIN EN 15331. Diese Pläne definieren sowohl Regelintervalle (z. B. monatlich, quartalsweise, jährlich) als auch das Prüfprogramm (z. B. Nachlaufkontrolle, Endprüfung aller Lautsprecherlinien). Verantwortlich ist in der Regel ein Instandhaltungsingenieur oder ein FM-Fachbereich, der die Termine koordiniert. Ein solcher Plan stellt die dauerhafte Betriebsfähigkeit sicher: Er sorgt dafür, dass zertifizierte Fachkräfte die vorgeschriebenen Inspektionen, Wartungen und Instandsetzungen fristgerecht durchführen. Nur so bleibt die SAA auch langfristig funktionssicher und normkonform.

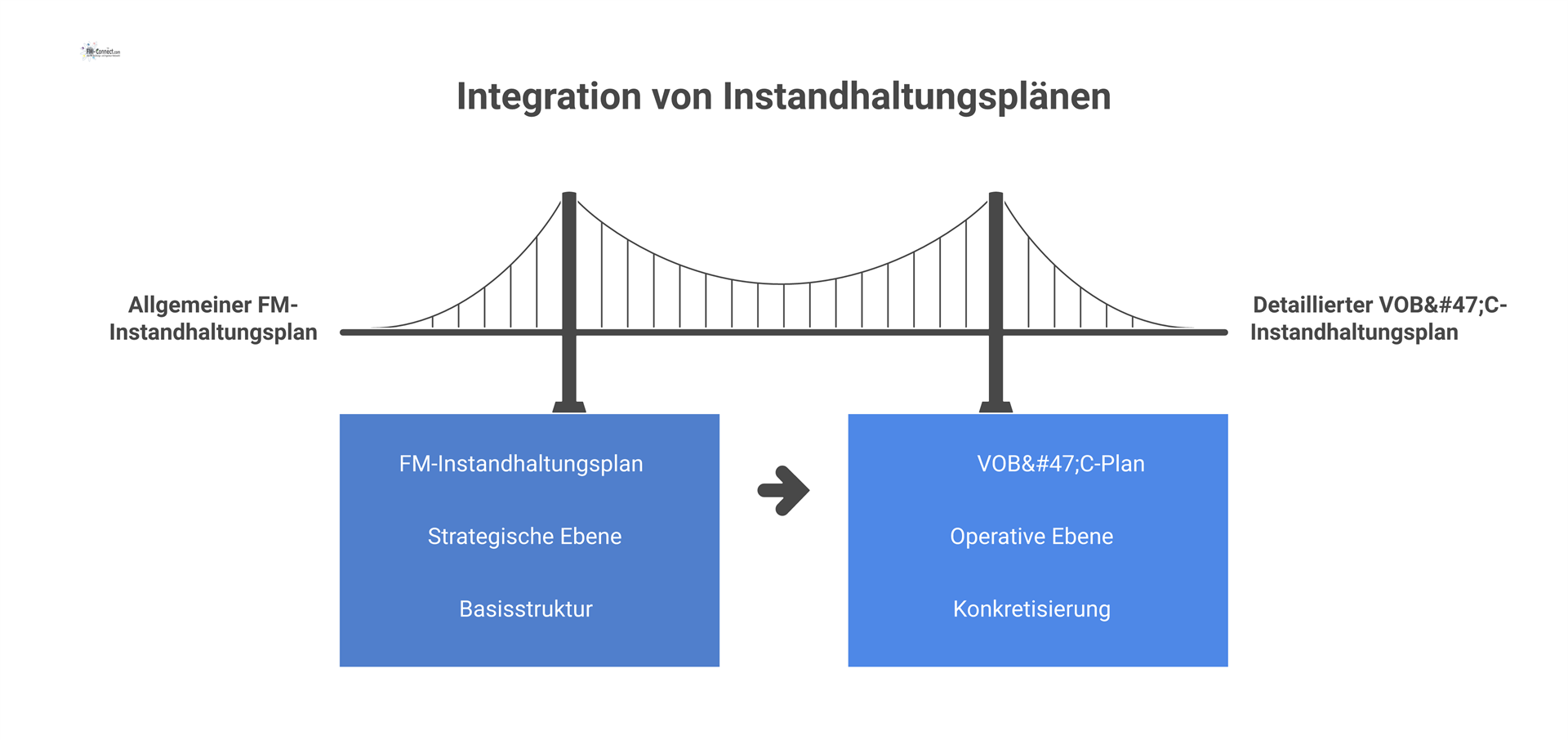

Elektrische Systeme (VOB/C)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Hersteller-/ausführungsbezogener Instandhaltungsplan |
| Zweck & Scope | Konkretisierung der Wartungsvorgaben |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Bauteilspezifische Wartung |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Ergänzung des FM-Instandhaltungsplans |
Erläuterung:
Parallel zum Betreiberplan liefert der Errichter bzw. Hersteller detaillierte Wartungsanleitungen für die einzelnen Komponenten. Unter Federführung des Auftragnehmers wird in einem VOB/C-konformen Instandhaltungsplan genau festgehalten, welche bauteilspezifischen Maßnahmen notwendig sind. Das kann beispielsweise eine Prüfprozedur für spezielle Lautsprechertypen sein, Messvorgaben für Mikrofonstationen oder besondere Schaltpläne der Zentrale. Dieser Plan baut auf den allgemeinen Vorgaben auf und ergänzt sie um konkrete Herstellervorgaben (z. B. VDE-Installationsvorschriften). Er dient dem Facility Management als wertvolle Ergänzung, um sicherzustellen, dass im Betrieb exakt nach den sicherheitstechnischen Anforderungen aller Herstellerkomponenten gewartet wird.
Wartungskalender
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Wartungsplan |
| Zweck & Scope | Terminliche Organisation der Instandhaltung |
| Relevante Regelwerke | DIN EN 13306 |
| Kernelemente | • Prüffristen |
| Verantwortlich | Instandhaltungsingenieur |
| Praktische Nutzung | Operatives Steuerungsinstrument im FM |
Erläuterung:
Der Wartungsplan (manchmal als Wartungskalender geführt) ist das operative Steuerungsinstrument für den FM-Alltag. Darin sind die konkreten Termine für alle festgelegten Wartungs- und Prüfmaßnahmen eingetragen. Zum Beispiel werden Quartals-, Halbjahres- und Jahresfristen klar terminiert und den jeweiligen Zuständigen (internes Personal oder externer Dienstleister) zugewiesen. Dadurch entsteht ein übersichtlicher Kalender, aus dem ablesbar ist, wann welche Kontrolle fällig ist und wer sie durchführen muss. Der Plan wird fortlaufend aktualisiert – etwa wenn Termine verschoben oder neue Anlagen ergänzt werden. Er ist damit die zentrale Verwaltungsgrundlage, um den Instandhaltungsplan in die Praxis umzusetzen und alle Prüfungen und Wartungen fristgerecht zu absolvieren.
Instandhaltungsberichte
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Wartungsbericht |
| Zweck & Scope | Nachweis durchgeführter Maßnahmen |
| Relevante Regelwerke | DIN EN 13306 |
| Kernelemente | • Prüfergebnisse |
| Verantwortlich | Instandhaltungsingenieur |
| Praktische Nutzung | Revisions- und Haftungsnachweis |
Erläuterung:
Jeder abgeschlossene Wartungs- oder Prüfvorgang wird dokumentiert und in Berichtsform übergeben. Ein Wartungsbericht enthält alle relevanten Ergebnisse: Datum und Ort der Prüfung, beteiligte Personen, Prüfdaten der Anlage (z. B. Messwerte der Sprachverständlichkeit oder Leitungsimpedanz) sowie eine Beschreibung festgestellter Mängel. Ebenso werden durchgeführte Korrekturmaßnahmen festgehalten und gegebenenfalls Empfehlungen für weitere Schritte gegeben. Diese Nachweisführung ist nach DIN EN 13306 Teil eines revisionssicheren Instandhaltungsmanagements. Die Berichte werden typischerweise in einem Betriebsbuch bzw. in einer digitalen Instandhaltungssoftware abgelegt. Sie dienen als rechtliche Dokumentation der Betreiberpflicht – im Schadensfall kann belegt werden, dass alle Prüfungen und Wartungen fristgerecht vorgenommen wurden. Abschließend festgehalten wird häufig auch eine Empfehlung für das nächste Wartungsintervall.
Kostenschätzung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Kostenschätzung |
| Zweck & Scope | Erste Ermittlung der Investitionskosten der SAA |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Grobkostengliederung nach Anlagenteilen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Budgetrahmen, Wirtschaftlichkeitsentscheidung |
Erläuterung:
Die Kostenschätzung wird typischerweise bereits in der Vorplanungsphase (HOAI Leistungsphase 2) erstellt und liefert eine überschlägige Ermittlung der Projektkosten auf Basis der ersten Planungsüberlegungen. Sie gliedert sich in Hauptkostenbereiche (z.B. Zentralentechnik, Lautsprecher, Verkabelung, Montage) und nutzt Annahmen sowie Kostenkennwerte, oft strukturiert nach DIN 276. Als frühe Entscheidungsgrundlage dient sie dem Facility Management dazu, die finanziellen Auswirkungen verschiedener Planungsvarianten abzuwägen und einen realistischen Budgetrahmen festzulegen. Die Kostenschätzung unterstützt somit frühe Investitionsentscheidungen und bildet den Maßstab für alle weiteren, detaillierteren Kostenberechnungen im Projektverlauf. Eine fundierte Kostenschätzung ist entscheidend, um spätere Kostenüberschreitungen zu vermeiden und das Projekt von Beginn an wirtschaftlich zu steuern.
Preisliste
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Preisliste |
| Zweck & Scope | Transparente Darstellung von Einheitspreisen |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Geräte- und Montagepreise |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Nachtragsbewertung, Budgetkontrolle |
Erläuterung:
Die Preisliste ist eine detaillierte Aufstellung aller relevanten Komponenten und Leistungen der SAA mit den zugehörigen Einheitspreisen. Sie wird in der Regel im Rahmen der Ausführungsplanung oder Ausschreibung erstellt und enthält sowohl Gerätepreise (für Lautsprecher, Verstärker, Zentraleinheiten etc.) als auch Montagepreise für Installationsleistungen, jeweils unter Angabe des zugrunde gelegten Preisstandes und der Annahmen. Durch diese transparente Kostenaufstellung kann das Facility Management ein effektives Kostencontrolling betreiben und behält den Überblick über die Kalkulation. Insbesondere bei Nachträgen oder Planungsänderungen dient die Preisliste als objektive Grundlage, um Angebote des Auftragnehmers auf Plausibilität zu prüfen und Mehrkosten sachgerecht zu bewerten. Gleichzeitig ermöglicht sie eine laufende Budgetkontrolle im Projektverlauf, da Soll- und Ist-Kosten der technischen Ausrüstung fortwährend verglichen werden können.
Planungskonzept
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Planungskonzept |
| Zweck & Scope | Definition der konzeptionellen Ausrichtung der SAA |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Alarmierungsstrategie |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Leitlinie für Entwurf, Ausführung und Betrieb |
Erläuterung:
Im Planungskonzept der Technischen Ausrüstung werden alle grundlegenden technischen und organisatorischen Eckpunkte für die Sprachalarmanlage festgelegt. Dazu gehören die Alarmierungsstrategie (z.B. sofortige Gesamträumung vs. stufenweise Evakuierung in bestimmten Bereichen), die Zonierung der Lautsprecheranlagen (Aufteilung des Gebäudes in Lautsprechergruppen entsprechend Nutzung und Brandabschnitten) sowie die Systemarchitektur der SAA. In der Systemarchitektur wird festgelegt, wie die SAA aufgebaut ist – beispielsweise zentral oder dezentral, welche Redundanzen vorgesehen sind und wie Schnittstellen zur Brandmeldeanlage oder Gebäudeleittechnik realisiert werden. Dieses Konzept entsteht früh im Planungsprozess (HOAI Vorplanung) und bildet die Leitplanken für alle weiteren Planungsschritte. Es legt die technischen und betrieblichen Leitplanken fest, indem es sicherstellt, dass Aspekte wie Wartungsfreundlichkeit, Erweiterbarkeit und betriebliche Abläufe (z.B. regelmäßige Funktionstests) von Anfang an berücksichtigt werden. Für das Facility Management bietet das Planungskonzept die Möglichkeit, frühzeitig die geplante Lösung auf zukünftige Betriebsanforderungen hin zu bewerten und gegebenenfalls Optimierungen einzubringen, bevor die Detailplanung erfolgt.
Geräte und Maschinen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Anschlusspläne |
| Zweck & Scope | Darstellung aller notwendigen Strom- und Signalanschlüsse |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Stromversorgung |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Abstimmung mit Ausführung und Betrieb |
Erläuterung:
Anschlusspläne dokumentieren für jede relevante Komponente der SAA, wie sie elektrisch in das Gebäude eingebunden ist. Dies umfasst zum einen die Stromversorgung aller Geräte (Netzanschlüsse, Absicherungen, Notstromversorgung über Akkus) und zum anderen sämtliche Signal- und Schnittstellenanschlüsse. In den Plänen wird beispielsweise dargestellt, wie die Leitungen von der Sprachalarmzentrale zu den einzelnen Lautsprecherkreisen verlaufen, wo Brandabschnittsgrenzen mit geeigneten Durchführungen (Brandschotts) überwunden werden und wie die Verbindung zur Brandmeldezentrale oder anderen Steuerungssystemen (z.B. Feuerwehrmikrofon, Gebäudemanagement-System) erfolgt. Durch diese detaillierte Darstellung wird eine korrekte Integration der SAA in die bestehende Gebäudetechnik sichergestellt. Für die ausführenden Firmen dienen die Anschlusspläne als verbindliche Vorgabe bei der Installation, und im späteren Betrieb ermöglichen sie dem Facility Management eine schnelle Orientierung bei Wartungen oder Störungsbehebungen. Sollte es zu Erweiterungen oder Umbauten kommen, sind aktuelle Anschlusspläne unerlässlich, um die Auswirkungen auf die SAA beurteilen und planen zu können.
Funktionsprüfungen – Ergebnisse
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Prüf- und Funktionsnachweise |
| Zweck & Scope | Nachweis der Leistungsfähigkeit und Verständlichkeit |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Funktionsprüfungen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Abnahmegrundlage, Betriebsfreigabe |
Erläuterung:
Nach der Installation und Inbetriebnahme der Sprachalarmanlage werden umfangreiche Leistungs- und Funktionsprüfungen durchgeführt, deren Ergebnisse dokumentiert werden. Dabei wird systematisch überprüft, ob die SAA alle geforderten Funktionen erfüllt: von der Auslösung durch die Brandmeldeanlage über die korrekte Ansteuerung jeder Lautsprechergruppe bis hin zur Umschaltung auf Reserveverstärker bei einem möglichen Ausfall. Ein zentrales Element ist die Messung der Sprachverständlichkeit und der Schalldruckpegel in allen zu beschallenden Bereichen. Hierbei muss nachgewiesen werden, dass die Alarmdurchsagen überall deutlich verständlich sind – in der Praxis wird dafür häufig der Speech Transmission Index (STI) gemessen, der gemäß Norm meist mindestens 0,5 betragen sollte. Ebenso ist sicherzustellen, dass der Alarmtonpegel den vorhandenen Umgebungsgeräuschpegel um mindestens 10 dB übersteigt, wie es die einschlägigen Richtlinien verlangen. Alle Prüfergebnisse, einschließlich Funktionsnachweise und Verständlichkeits-/Pegelbewertungen, werden vom technischen Planer zusammengestellt und als Abnahmeprotokoll bzw. Prüfbericht festgehalten. Diese Ergebnisse belegen die Eignung der Anlage für den Alarmierungszweck und sind maßgeblich für die behördliche und interne Abnahme der SAA. Sie dienen zugleich als Referenz für spätere Audits, Wartungen oder Rezertifizierungen, da sie den ordnungsgemäßen Zustand der Anlage zum Abnahmezeitpunkt nachweisen.
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Messprotokoll |
| Zweck & Scope | Nachweis der normgerechten elektrischen Ausführung |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Messwerte |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Bestandteil der Abnahme- und Bestandsunterlagen |
Erläuterung:
Die Messprotokolle halten alle wichtigen Prüf- und Messwerte der elektrischen Installation der SAA fest. Vor Inbetriebnahme muss der ausführende Elektroinstallateur gemäß VOB/C und den einschlägigen DIN-VDE-Normen die Anlage überprüfen – hierzu zählen z.B. die Messung der Schutzleiterdurchgängigkeit, der Isolationswiderstände aller Leitungen, die Prüfung der Erdungsanlage sowie Funktionstests von Fehlerstrom-Schutzeinrichtungen und Sicherheitsstromversorgungen (Batteriepufferung). Speziell bei Sprachalarmanlagen werden auch die Lautsprecherleitungen auf Schleifenwiderstand bzw. Impedanz geprüft, um sicherzustellen, dass Überwachungseinrichtungen alle Leitungsfehler (Kurzschluss, Unterbrechung) erkennen. Die Ergebnisse dieser Prüfungen werden in standardisierten Messprotokollen dokumentiert, einschließlich der Rahmenbedingungen (Prüfgeräte, Prüfdatum, Temperatur etc.). Diese Messprotokolle sind wesentliche Haftungs- und Sicherheitsnachweise: Sie belegen, dass die elektrische Ausführung der Anlage den geltenden Normen (z.B. DIN VDE 0100-600, DIN VDE 0833-4) entspricht und zum Zeitpunkt der Abnahme betriebssicher war. Im Facility Management werden sie als Teil der Bestandsdokumentation aufbewahrt und dienen bei wiederkehrenden Prüfungen oder im Schadensfall als unverzichtbare Referenz.
Mängelbeseitigungsprotokoll
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Mängelbeseitigungsprotokoll |
| Zweck & Scope | Nachweis der Beseitigung festgestellter Mängel |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Mängelliste |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Voraussetzung für Übergang in den Betrieb |
Erläuterung:
Bei der förmlichen Abnahme der SAA wird ein Protokoll aller festgestellten Mängel erstellt, das als Grundlage für die Nachbesserung dient. In diesem Mängelbeseitigungsprotokoll werden sämtliche Abweichungen, Fehler oder unvollständigen Leistungen detailliert aufgeführt – von fehlenden Beschriftungen an Geräten über nicht erfüllte technische Anforderungen bis hin zu Restarbeiten in der Dokumentation. Für jeden Mangel sind konkrete Maßnahmen zur Behebung sowie eine Frist festgelegt. Der Technische Planer TGA, der die Abnahme fachlich begleitet, überwacht im Anschluss die fristgerechte Abarbeitung dieser Punkte durch den Auftragnehmer. Ist die Beseitigung erfolgt, wird dies im Protokoll vermerkt und in einer Nachprüfung bestätigt. Dieses Protokoll ist zentral für die ordnungsgemäße Abnahme der Sprachalarmanlage, da es den Nachweis liefert, dass alle festgestellten Mängel behoben wurden. Erst damit kann die Anlage offiziell in den Verantwortungsbereich des Betreibers übergehen und der reguläre Betrieb (einschließlich Gewährleistungsfrist) starten. Für das Facility Management bedeutet ein vollständiges, abgearbeitetes Mängelbeseitigungsprotokoll Sicherheit, dass die Anlage mängelfrei und wie geplant funktionsfähig übergeben wurde.
Lautsprechergruppenverzeichnis
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Lautsprechergruppenverzeichnis |
| Zweck & Scope | Übersicht aller Lautsprecherzonen |
| Relevante Regelwerke | VDE 0833-4 |
| Kernelemente | • Zonenzuordnung |
| Verantwortlich | Errichter / Auftragnehmer |
| Praktische Nutzung | Betrieb, Alarmierungsübungen, Störungsanalyse |
Erläuterung:
Das Lautsprechergruppenverzeichnis listet sämtliche Beschallungszonen der Sprachalarmanlage übersichtlich auf. Für jede Lautsprechergruppe (Zone) wird angegeben, welche Bereiche oder Räume sie abdeckt und welchem Brandabschnitt sie zugeordnet ist. Zudem werden in diesem Verzeichnis die Prioritäten und die Steuerungslogik dokumentiert – beispielsweise welche Zonen gemeinsam angesteuert werden, wie die Notfall-Durchsagen priorisiert sind (z.B. Alarmdurchsage vor Hintergrundmusik) oder ob bestimmte Lautsprechergruppen bei Ausfall automatisch durch benachbarte Gruppen mitversorgt werden. Das Verzeichnis wird in der Regel vom Errichter der Anlage erstellt und dem Betreiber bei der Übergabe ausgehändigt. Für das Facility Management ist es ein Schlüsseldokument, um im Ernstfall gezielt die richtigen Bereiche alarmieren zu können. Auch für regelmäßige Alarmierungsübungen ist es unverzichtbar, da hierüber genau festgelegt ist, welche Bereiche in welcher Weise beschallt werden. Bei Störungen ermöglicht das Lautsprechergruppenverzeichnis außerdem eine effiziente Fehlersuche, denn meldet eine bestimmte Zone eine Störung, kann der Betreiber sofort nachvollziehen, welche Räumlichkeiten betroffen sind und entsprechende Maßnahmen einleiten.
Objektprüfbericht
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Objektprüfbericht |
| Zweck & Scope | Bewertung des Anlagenzustands im Gebäude |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Feststellungen zum Ist-Zustand |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Grundlage für Instandsetzung und Optimierung |
Erläuterung:
Der Objektprüfbericht für die SAA ist ein umfassender Zustandsbericht, der typischerweise nach Fertigstellung oder in regelmäßigen Abständen im Betrieb erstellt wird. Darin bewertet ein Fachplaner oder Sachverständiger den aktuellen Zustand der Sprachalarmanlage im Objekt: Sind alle Komponenten funktionsfähig und auf dem neuesten Stand? Entsprechen Aufbau und Konfiguration den gültigen Vorschriften? Gibt es Anzeichen von Verschleiß oder Änderungsbedarf? Alle relevanten Feststellungen zum Ist-Zustand werden im Bericht festgehalten. Darüber hinaus enthält der Bericht in der Regel konkrete Handlungsempfehlungen, etwa wenn Bauteile auszutauschen sind, Software-Updates durchgeführt werden sollten oder organisatorische Maßnahmen (wie Schulungen des Personals) erforderlich sind, um den sicheren Betrieb zu gewährleisten. Für das Facility Management bildet dieser Objektprüfbericht eine wichtige Grundlage, um eine zustandsorientierte Instandhaltung umzusetzen. Anstatt allein starren Wartungsintervallen zu folgen, kann anhand der im Bericht dokumentierten Erkenntnisse gezielt entschieden werden, welche Instandsetzungs- oder Optimierungsmaßnahmen kurz-, mittel- und langfristig notwendig sind. Dadurch werden sowohl die Betriebssicherheit erhöht als auch Kosten optimiert, indem Maßnahmen bedarfsgerecht geplant werden.
Nachweise – TGA-Ausbau
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Bauphysikalische / statische Nachweise |
| Zweck & Scope | Nachweis der fachgerechten Integration in Bau und Brandschutz |
| Relevante Regelwerke | DIN 18421 (VOB/C ATV) |
| Kernelemente | • Abschottungen |
| Verantwortlich | Ausführendes Unternehmen |
| Praktische Nutzung | Nachweis gegenüber Bauaufsicht und im Betrieb |
Erläuterung:
Die bauphysikalischen und statischen Nachweise belegen, dass die Installation der Sprachalarmanlage baulich korrekt ausgeführt wurde und keine negativen Auswirkungen auf den Brandschutz oder die Statik des Gebäudes hat. Ein wesentlicher Teil sind Nachweise der Brandabschottungen: Überall dort, wo Kabel und Leitungen der SAA durch feuerbeständige Wände oder Decken geführt werden, muss dokumentiert sein, dass diese Durchführungen mit zertifizierten Brandschutzsystemen (z.B. Kabelabschottungen, Brandschutzschaum) verschlossen wurden, um die geforderte Feuerwiderstandsdauer des Bauteils nicht zu beeinträchtigen. Ebenso müssen für die Befestigung schwerer Geräte oder Komponenten statische Nachweise vorliegen – etwa für Wandhalterungen von Lautsprechern oder die Aufstellung von Zentral- und Verstärkerschränken –, die bestätigen, dass die Tragfähigkeit der Baukonstruktion ausreichend ist und die Befestigungen den einschlägigen Lastannahmen entsprechen. Diese Nachweise werden vom ausführenden Unternehmen (oft in Zusammenarbeit mit Fachplanern oder Sachverständigen) erstellt und können Prüfberichte, AbZ-Zulassungen der Brandschutzmaterialien, Montageanleitungen sowie ggf. statische Berechnungen umfassen. Sie sichern die brandschutztechnische Integrität der gesamten Anlage und dienen sowohl gegenüber der Bauaufsicht als auch im laufenden Betrieb als wichtiger Beleg dafür, dass die Sprachalarmanlage korrekt in die Baukonstruktion integriert ist. Im Falle behördlicher Kontrollen oder bei späteren Umbauten kann der Betreiber anhand dieser Unterlagen jederzeit nachweisen, dass alle baurelevanten Aspekte ordnungsgemäß berücksichtigt wurden.
Einweisung des Betriebspersonals
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Einweisungsprotokoll |
| Zweck & Scope | Nachweis der ordnungsgemäßen Unterweisung des Bedien- und Wartungspersonals |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Inhalte der Einweisung (Bedienung, Störfall, Sicherheit) |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Nachweis der Betreiber- und Organisationspflichten |
Erläuterung:
Das Einweisungsprotokoll dokumentiert die fachgerechte Übergabe der SAA an den Betreiber. Es hält fest, dass das Bedien- und Wartungspersonal umfassend mit der Bedienung der Anlage, dem Verhalten im Störfall und allen sicherheitsrelevanten Funktionen vertraut gemacht wurde. Für das Facility Management stellt dieses Protokoll einen zentralen Haftungs- und Organisationsnachweis dar, da im Ernstfall belegt werden kann, dass alle verantwortlichen Personen ordnungsgemäß unterwiesen wurden. Die Unterschriften der Einweisenden und Eingewiesenen sowie die Angabe von Datum und Einweisungsinhalten machen das Dokument rechts- und revisionssicher.
Einstellberich
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Inbetriebnahme- und Einstellbericht |
| Zweck & Scope | Nachweis der fachgerechten Inbetriebnahme und Parametrierung |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Systemparameter |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Referenz für Betrieb, Prüfungen und Fehlersuche |
Erläuterung:
Der Inbetriebnahme- und Einstellbericht bildet den technischen Ausgangszustand der Anlage ab. Alle anfänglichen Einstellungen der Sprachalarmanlage – von Lautstärkepegeln über Zonenkonfigurationen bis hin zu hinterlegten Alarmdurchsagen – werden darin festgehalten. Ebenso dokumentiert er die Ergebnisse aller Funktionsprüfungen und Verständlichkeitstests, die im Rahmen der Inbetriebnahme durchgeführt wurden. Damit verfügt das Facility Management über eine verlässliche Referenz, auf die es bei späteren Abweichungen oder Störungen im laufenden Betrieb zurückgreifen kann. Der Bericht dient zudem als Grundlage für spätere Wartungen oder Fehleranalysen, da er die ursprünglichen Parameter und Soll-Werte des Systems nachvollziehbar macht.
Anlagen und Betriebsmittel
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Prüfbuch |
| Zweck & Scope | Dokumentation wiederkehrender Prüfungen |
| Relevante Regelwerke | DGUV Vorschrift 3 |
| Kernelemente | • Prüfumfang und -fristen |
| Verantwortlich | Betreiber / Facility Management |
| Praktische Nutzung | Nachweis gegenüber Berufsgenossenschaften |
Erläuterung:
Das Prüfbuch ist ein rechtlich relevanter Sicherheitsnachweis für alle wiederkehrenden Prüfungen der SAA. Darin werden sämtliche Prüftermine, Prüfumfänge und Ergebnisse systematisch festgehalten. Gemäß DGUV Vorschrift 3 müssen elektrische Anlagen und Betriebsmittel – und damit auch Sprachalarmanlagen – in regelmäßigen Intervallen von einer befähigten Person geprüft und die Ergebnisse dokumentiert werden. Das Prüfbuch ermöglicht dem Betreiber, gegenüber Aufsichtsbehörden oder Unfallversicherungsträgern jederzeit den ordnungsgemäßen Prüfstatus der Anlage nachzuweisen. Als Bestandteil der laufenden Betreiberverantwortung dient es auch intern der Nachverfolgung von Mängeln und der Kontrolle, ob empfohlene Maßnahmen (z.B. Reparaturen oder der Austausch defekter Komponenten) zeitnah umgesetzt wurden.
wiederkehrende Prüfungen – Sprachalarmanlagen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Prüf- und Wartungsplan |
| Zweck & Scope | Festlegung von Art, Umfang und Intervallen der Prüfungen |
| Relevante Regelwerke | VDE 0833-4 |
| Kernelemente | • Sicht-, Funktions- und Verständlichkeitsprüfungen |
| Verantwortlich | Installateur / Fachfirma |
| Praktische Nutzung | Grundlage für regelmäßige Sicherheitsprüfungen |
Erläuterung:
Der Prüfplan legt detailliert fest, in welchen Intervallen und mit welchem Umfang die Sprachalarmanlage regelmäßig geprüft und gewartet werden muss. Auf Basis der VDE 0833-4 enthält er beispielsweise Vorgaben für tägliche Sichtkontrollen, vierteljährliche Funktionsprüfungen (in Kombination mit der Brandmeldeanlage) sowie jährliche Wartungen inklusive Überprüfung der Sprachverständlichkeit. Durch diese Planung wird sichergestellt, dass die SAA dauerhaft einsatzbereit bleibt und alle Prüfungen normkonform durchgeführt werden. Der Prüf- und Wartungsplan dient dem Facility Management als Arbeitsgrundlage, um Prüfzyklen fristgerecht zu organisieren und sicherzustellen, dass keine Prüftermine versäumt werden. Gleichzeitig erfüllt der Betreiber mit einem solchen Plan nachweislich seine Pflicht, die Anlage dauerhaft betriebssicher zu halten, und kann bei Audits oder im Schadensfall die Umsetzung der vorgeschriebenen Prüfroutinen lückenlos belegen.
Gesamtgebäude
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Raumbuch |
| Zweck & Scope | Raumbezogene Dokumentation der SAA-Komponenten |
| Relevante Regelwerke | VDI 6070-1; VDI 6023-1; VDI 3810-2 / VDI 6023-3; VDI-MT 3810-1 |
| Kernelemente | • Raumfunktionen |
| Verantwortlich | Eigentümer / Fachplaner TGA |
| Praktische Nutzung | Betrieb, Wartung und Umbauplanung |
Erläuterung:
Das Raumbuch führt alle relevanten Informationen zu den SAA-Komponenten im Kontext der einzelnen Räume des Gesamtgebäudes auf. Für jeden Raum sind dessen Funktion (z.B. Büro, Flur, Versammlungsraum) sowie die dort installierten Lautsprecher und sonstigen SAA-Komponenten dokumentiert. Dadurch kann das Facility Management jederzeit nachvollziehen, welche Bereiche des Gebäudes wie alarmiert werden und ob die Ausstattung der jeweiligen Raumnutzung entspricht. Dies erleichtert sowohl den laufenden Betrieb (etwa wenn ein bestimmter Lautsprecher gewartet oder getestet werden muss, lässt sich sein Standort sofort ermitteln) als auch die Planung von Umbauten. Bei einer Nutzungsänderung eines Raumes kann anhand des Raumbuchs geprüft werden, ob die vorhandene Sprachalarmierung ausreicht oder angepasst werden muss. Insgesamt schafft das Raumbuch eine systematische Zuordnung der SAA-Komponenten zu den Räumen und bildet somit eine wichtige Grundlage für den zielgerichteten Unterhalt und die Weiterentwicklung des Alarmierungssystems.
Technischer Teil
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Technisches Raumbuch (LPH 2) |
| Zweck & Scope | Vorläufige Festlegung technischer Anforderungen |
| Relevante Regelwerke | HOAI; DIN 1988-200 |
| Kernelemente | • Platz- und Versorgungsbedarfe |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Grundlage für Kostenschätzung und Planung |
Erläuterung:
Bereits in der frühen Planungsphase (Leistungsphase 2) wird ein technisches Raumbuch erstellt, um pro Raum die grundlegenden Anforderungen an die gebäudetechnischen Anlagen festzuhalten. In diesem vorläufigen Dokument werden für jeden Raum die benötigten technischen Ausstattungen und Rahmenbedingungen definiert – beispielsweise ob und in welcher Form eine Sprachalarmierung erforderlich ist, welcher Platzbedarf dafür entsteht und welche Versorgungsanschlüsse oder Schnittstellen einzuplanen sind. Dieses technische Raumbuch in der Vorplanung ermöglicht es dem TGA-Fachplaner, frühzeitig den Umfang der SAA und anderer Gewerke abzuschätzen und die Kostenschätzung fundiert zu untermauern.
Auch wenn es sich um eine vorläufige Unterlage handelt, werden hier bereits pro Raum die Anforderungen an die Sprachalarmanlage umrissen. Dadurch erkennt und dokumentiert man frühzeitig Schnittstellen zwischen den Gewerken (etwa Stromversorgung, Verkabelungswege oder akustische Besonderheiten) und minimiert das Risiko, dass wichtige Anforderungen übersehen werden. Für das Facility Management wird damit der Grundstein gelegt, da sichergestellt ist, dass die betrieblichen Bedürfnisse jedes Raumes von Anfang an berücksichtigt werden.
Technischer Teil (LPH 3 Entwurfsplanung)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Technisches Raumbuch (LPH 3) |
| Zweck & Scope | Konkretisierung der technischen Ausstattung |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Festgelegte Systemlösungen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Vorbereitung der Ausführungsplanung |
Erläuterung:
In der Entwurfsplanung (Leistungsphase 3) wird das technische Raumbuch weiter verfeinert und konkretisiert. Nun liegen die geplanten Systemlösungen für die Sprachalarmanlage vor, sodass im Raumbuch je Raum die endgültige technische Ausstattung festgehalten wird. Hier sind beispielsweise die festgelegten Lautsprechertypen und -anzahlen, die Zuordnung der Räume zu Alarmierungszonen und eventuelle Zusatzkomponenten (wie z.B. Mikrofone oder Feuerwehr-Bedienfelder in bestimmten Bereichen) vermerkt. Dieses detaillierte Raumbuch stellt sicher, dass jeder Raum gemäß seinen Anforderungen ausgestattet wird und keine Ausstattungsdetails übersehen werden.
Das technische Raumbuch der Entwurfsplanung dient als Brücke zwischen der Konzeptphase und der Ausführungsplanung. Es übersetzt die Anforderungen aus LPH 2 in konkrete technische Vorgaben und bildet eine Grundlage für die Erstellung der Installationspläne und Stücklisten. Für das Facility Management bedeutet ein solches Dokument, dass schon vor der Bauausführung klar ersichtlich ist, welche Komponenten wo installiert werden sollen. Dies erleichtert die späteren Abnahmen und die Übernahme in den Betrieb, da die dokumentierte Planung 1:1 mit der realisierten Installation abgeglichen werden kann.

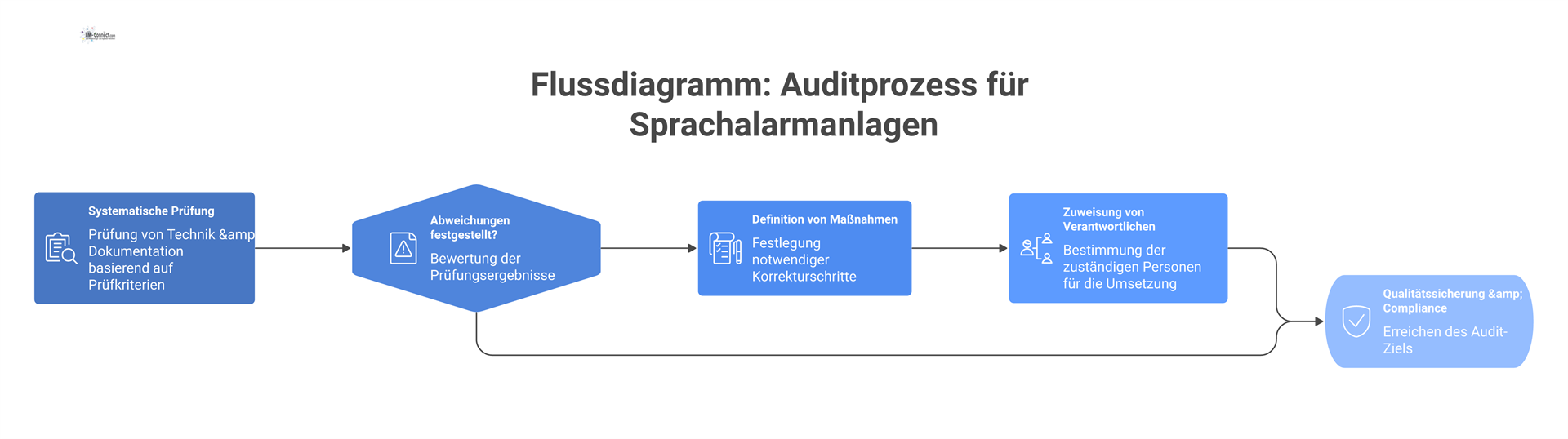

Auditdokumente
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Auditunterlagen |
| Zweck & Scope | Systematische Überprüfung von Betrieb und Dokumentation |
| Relevante Regelwerke | VDI 6026-1 |
| Kernelemente | • Prüfkriterien |
| Verantwortlich | Auditor / Betreiber / Facility Management |
| Praktische Nutzung | Qualitätssicherung und Compliance-Nachweis |
Erläuterung:
Auditunterlagen umfassen typischerweise Prüfberichte und Checklisten, die im Rahmen von internen oder externen Audits der Sprachalarmanlage erstellt werden. Sie dienen der systematischen Überprüfung sowohl des technischen Betriebszustands der SAA als auch der Vollständigkeit und Aktualität der zugehörigen Dokumentation. Anhand definierter Prüfkriterien (oft basierend auf Normen wie VDI 6026 oder internen Betreiber-Vorgaben) wird kontrolliert, ob beispielsweise alle Wartungen fristgerecht durchgeführt wurden, die Einweisungsnachweise vorliegen und die Anlage die vorgeschriebenen Leistungsmerkmale erfüllt. Festgestellte Abweichungen werden in den Auditdokumenten dokumentiert und mit entsprechenden Maßnahmen sowie Verantwortlichkeiten versehen, sodass eine Nachverfolgung und fristgerechte Mängelbeseitigung gewährleistet ist. Für das Facility Management sind diese Unterlagen ein wichtiges Instrument der Qualitätssicherung und Compliance, da sie gegenüber Dritten (etwa Auditoren, Versicherern oder Behörden) belegen, dass der Betreiber seinen Pflichten proaktiv nachkommt und die SAA regelmäßig auf Norm- und Rechtskonformität
Schadstoff
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Emissionsberechnung |
| Zweck & Scope | Bewertung möglicher Emissionen technischer Anlagen |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Annahmen zu Betriebszuständen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Genehmigungs- und Bewertungsgrundlage |
Erläuterung:
Schadstoff- und Emissionsberechnungen sind Planungsunterlagen, die mögliche von technischen Anlagen ausgehende Emissionen quantifizieren. Im Kontext von Sprachalarmanlagen steht hierbei insbesondere die Schallemission im Vordergrund. Der technische Planer erstellt Berechnungen oder Prognosen, wie laut die Sprachalarm-Durchsagen in verschiedenen Betriebszuständen (z.B. Probealarm, Ernstfall) innerhalb und außerhalb des Gebäudes wahrnehmbar sind. Dabei werden Annahmen über die Betriebsbedingungen getroffen, etwa zur maximalen Lautstärke und zur Häufigkeit von Alarmtests oder tatsächlichen Alarmereignissen. Das Ergebnis dieser Emissionsberechnung dient als Grundlage für Genehmigungsverfahren, indem es sicherstellt, dass keine unzulässigen Lärmpegel überschritten werden und eventuelle Auflagen (wie Schallschutzmaßnahmen) erfüllt werden.
Obgleich Sprachalarmanlagen primär in Notfällen aktiv sind, müssen auch deren potenzielle Umweltauswirkungen betrachtet werden – sei es im Hinblick auf den Immissionsschutz der Nachbarschaft oder den Gesundheitsschutz im Gebäude (Vermeidung von Gehörschäden durch zu hohe Schalldruckpegel). Die Dokumentation der Emissionsbetrachtung nach HOAI-Vorgaben trägt dazu bei, gegenüber Behörden oder Gutachtern nachzuweisen, dass alle relevanten Emissionsaspekte berücksichtigt wurden. Für das Facility Management stellen diese Unterlagen eine Bewertungsgrundlage dafür dar, den Betrieb der Anlage so zu gestalten, dass sowohl die Wirksamkeit der Alarmierung als auch der Umweltschutz gewährleistet sind.

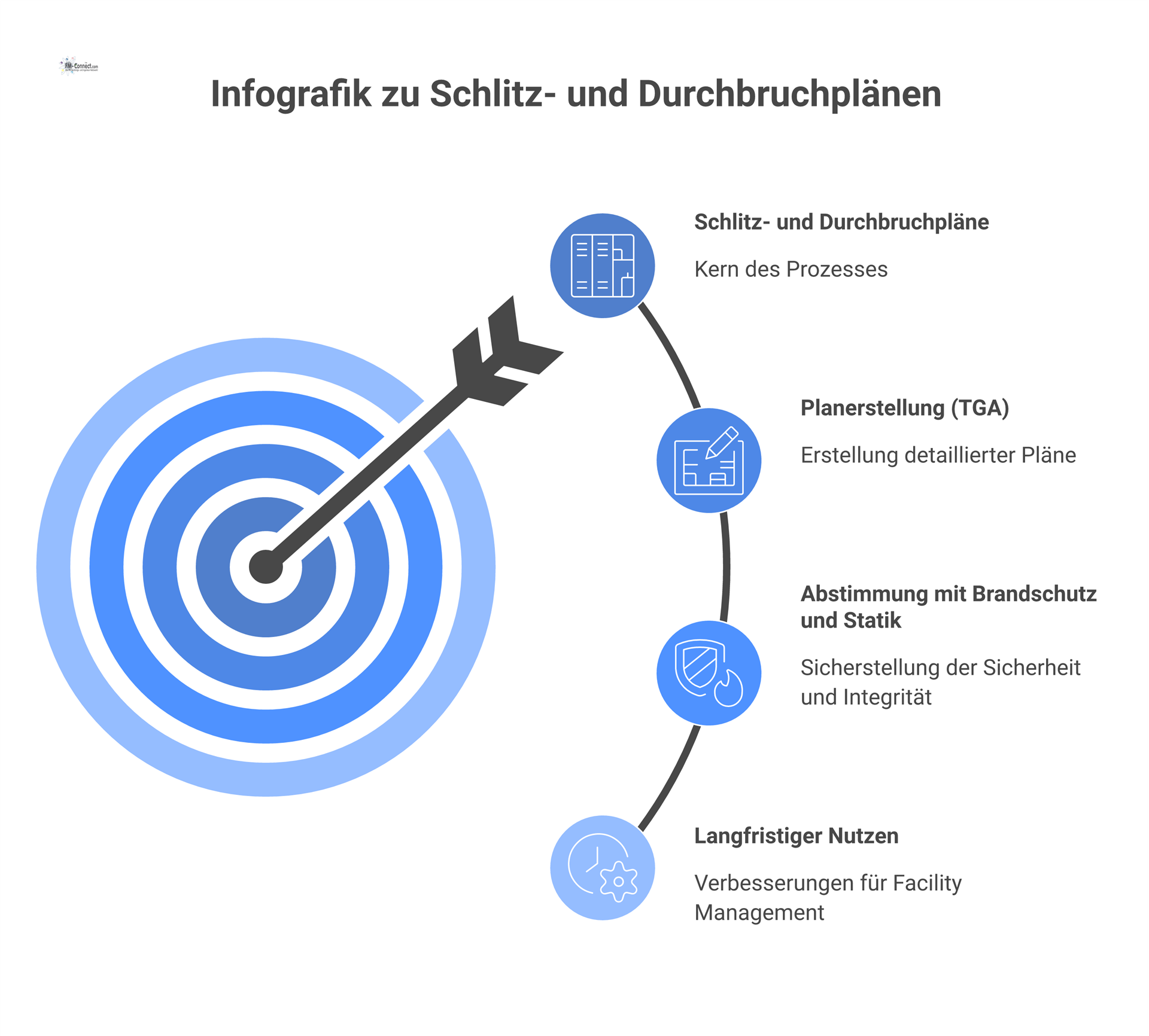

Durchbruchpläne
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Schlitz- und Durchbruchpläne |
| Zweck & Scope | Abstimmung baulicher Eingriffe für Leitungsführung |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Lage und Abmessungen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Grundlage für Ausführung und spätere Umbauten |
Erläuterung:
Schlitz- und Durchbruchpläne zeigen detailliert, wo im Rahmen der Ausführung bauliche Eingriffe für die Verlegung der SAA-Leitungen erforderlich sind. Sie enthalten Angaben zur Lage, Anzahl und Größe der Schlitze (vertiefte Kabelkanäle in Wänden oder Decken) sowie der Durchbrüche (Öffnungen durch Wände oder Decken), die geschaffen werden müssen, um Kabel und Leitungen der Sprachalarmanlage zu verlegen. Dabei ist besonders die Abstimmung mit dem Brandschutz wichtig: Jeder Durchbruch in einer feuerbeständigen Wand oder Decke muss später fachgerecht verschlossen und brandgeschottet werden. Die Pläne werden vom technischen Planer erstellt und mit Architekten und Statikern abgestimmt, um die Bausubstanz nicht zu gefährden.
Für das Facility Management sind diese Unterlagen äußerst wertvoll, da sie auch Jahre nach der Installation nachvollziehen lassen, wo welche baulichen Änderungen vorgenommen wurden. Bei Umbauten oder Erweiterungen kann gezielt auf bestehende Durchbrüche zurückgegriffen werden oder es ist bekannt, an welchen Stellen bereits Leitungen in Wänden liegen. Das ermöglicht eine sichere und effiziente Planung späterer Anpassungen, weil unvorhergesehene Konflikte (etwa versehentlich angebohrte Kabel) vermieden werden. Zudem tragen vollständig dokumentierte bauliche Eingriffe zur Arbeitssicherheit bei, wenn etwa Handwerker im Vorfeld informiert werden können, wo beim Bohren besondere Vorsicht geboten ist. Insgesamt bilden die Schlitz- und Durchbruchpläne eine wichtige Grundlage sowohl für die korrekte Ausführung der Bauarbeiten in LPH 5 als auch für den langfristigen Erhalt der Dokumentationsqualität im Gebäudebetrieb.
Ausschreibungsunterlagen
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Ausschreibungsunterlagen / Leistungsverzeichnisse |
| Zweck & Scope | Rechtssichere Definition des Leistungsumfangs der SAA |
| Relevante Regelwerke | VOB/A 2019; HOAI |
| Kernelemente | • Leistungsbeschreibung je Leistungsbereich |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Grundlage für Angebotsvergleich, Vergabe und Vertragsdurchsetzung |
Erläuterung:
Die Ausschreibungsunterlagen umfassen präzise Leistungsverzeichnisse (LV) für alle Teilbereiche der Sprachalarmanlage. Sie legen den gesamten Leistungsumfang eindeutig fest: von der zentralen Ausrüstung über Lautsprecher und Verkabelung bis hin zu Prüf- und Inbetriebnahmearbeiten. Dabei müssen technische Mindestanforderungen berücksichtigt werden, etwa zur Sprachverständlichkeit, Notstromversorgung oder zu Lautsprecher- und Verstärkerparametern. Ebenfalls enthalten sind Angaben zu Schnittstellen (z. B. zur Brandmeldeanlage oder zur Gebäudeautomation) und klare Abgrenzungen der Leistungen gegenüber anderen Gewerken.
Für das Facility Management sind die Ausschreibungsunterlagen besonders wichtig, da sie die Rechtsgrundlage für den Vergabeprozess darstellen. Sie garantieren Transparenz und Vergleichbarkeit der Angebote – alle Bieter kalkulieren auf derselben Basis. Nach Zuschlag dienen die Unterlagen als vertragliche Richtschnur und helfen dabei, den späteren Leistungsumfang sowie Garantie- und Gewährleistungsfristen eindeutig festzulegen. Durch eine sorgfältige Leistungsbeschreibung werden Nachforderungen vermieden und spätere Konflikte zwischen Bauherr und Auftragnehmer minimiert.
Technische Ausrüstung (SAA)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Vergabevorschlag |
| Zweck & Scope | Entscheidungsvorlage zur Auftragserteilung |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Technische und wirtschaftliche Bewertung |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Revisionssichere Vergabeentscheidung |
Erläuterung:
Der Vergabevorschlag dokumentiert die sachgerechte Auswahl des Auftragnehmers für die SAA. Er enthält einen detaillierten Vergleich der eingegangenen Angebote nach technischen Kriterien und Kosten sowie eine begründete Vergabeempfehlung. Dabei bewertet der Planer die Bieter unter Berücksichtigung aller geforderten Leistungselemente (z. B. Systemzuverlässigkeit, Referenzprojekte und Angebotspreis). Der Vergabevorschlag stellt sicher, dass die Entscheidung für einen bestimmten Anbieter nachvollziehbar und dokumentiert ist. Für das Facility Management ist er wichtig, da er als revisionssicherer Nachweis dient, dass die Vergabe ordnungsgemäß dokumentiert wurde (z. B. bei Audits oder Haftungsprüfungen).
Ausschreibungsergebnis (LPH 7)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Schlitz- und Durchbruchpläne |
| Zweck & Scope | Abstimmung baulicher Eingriffe für Leitungsführung |
| Relevante Regelwerke | HOAI; DIN 18381; DIN 18379 |
| Kernelemente | • Lage/Abmessungen der Durchbrüche |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Ausführung, Umbauten, Schadensvermeidung |
Erläuterung:
Schlitz- und Durchbruchpläne werden nach der Planung erstellt, um bauliche Eingriffe für die Leitungsführung festzulegen. Sie zeigen alle notwendigen Öffnungen in Wänden, Decken und Böden, die für die Kabelwege der SAA erforderlich sind. Position und Abmessungen der Durchbrüche sind verzeichnet, ebenso Vorgaben zum Brandschutz (z. B. Einsatz von Mörtel oder Brandschutzmanschetten). Diese Unterlagen sind für das Facility Management besonders wichtig, da sie helfen, bauliche Änderungen nachzuvollziehen und bei späteren Umbauten sicher umzusetzen. Sie vermeiden, dass Leitungen versehentlich beschädigt werden, und gewährleisten, dass alle bauordnungsrechtlichen Vorgaben erfüllt werden
Schnittstellenkatalog
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Schnittstellenkatalog |
| Zweck & Scope | Klärung technischer/organisatorischer Schnittstellen |
| Relevante Regelwerke | VDI 6039 |
| Kernelemente | • Schnittstellen zu BMA, IT, Elektro |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Vermeidung von Koordinations- und Betriebsrisiken |
Erläuterung:
Der Schnittstellenkatalog listet alle relevanten Verbindungen der Sprachalarmanlage mit anderen technischen Systemen und organisatorischen Abläufen auf. Typische Schnittstellen sind beispielsweise die Anbindung an die Brandmeldeanlage (für die automatische Auslösung), die Stromversorgung oder Verbindungen zu IT- und PA-Systemen. Er definiert außerdem Verantwortlichkeiten an diesen Schnittstellen: Wer liefert welche Signale und wer trägt welche Betriebsverantwortung. Die VDI-Richtlinie 6039 bietet dabei einen Rahmen für das Schnittstellenmanagement. Für den Gebäudebetrieb schafft dieser Katalog Klarheit und beugt Missverständnissen vor, indem er genau festlegt, wer bei einer Änderung oder Störung jeweils zu informieren ist. So minimiert er Koordinations- und Betriebsrisiken.
Stromlaufpläne
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Stromlaufpläne (Planungsstand) |
| Zweck & Scope | Darstellung der geplanten elektrischen Verschaltung |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Spannungsversorgung |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Planungs- und Prüfgrundlage |
Erläuterung:
Im Rahmen der Ausführungsplanung (LPH 5 nach HOAI) werden erste Stromlaufpläne für die Sprachalarmanlage erstellt. Diese Pläne zeigen die geplante elektrische Verschaltung der SAA im Gesamtüberblick: die Spannungsversorgung (Netzanschluss, Notstromversorgung), die Ansteuerung der Sprachalarmzentrale sowie die Signal- und Steuerkreise für Alarm- und Durchsagefunktionen. Sie enthalten beispielsweise Angaben zu Sicherungen, Relais oder Leitungsquerschnitten. Als Grundlage für die weitere Planung und für Prüfungen bilden sie eine wichtige Basis. Für das FM-Personal bieten sie einen Überblick über den Aufbau des Systems und dienen als Referenz für die Projektabwicklung.
Montageplanung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Montage-Stromlaufpläne |
| Zweck & Scope | Konkretisierung für Installation/Inbetriebnahme |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Klemmen- und Anschlusspläne |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Montage, Abnahme |
Erläuterung:
Die Montage-Stromlaufpläne konkretisieren die Ausführungsplanung für die Installation der SAA. Sie enthalten detaillierte Anschluss- und Klemmenpläne aller Komponenten: Hier wird festgelegt, welches Kabel auf welche Klemme der Zentrale, der Verstärker oder anderer Geräte aufzulegen ist. Diese Pläne (gemäß VOB/C DIN 18382) werden in der Regel vom ausführenden Errichter erstellt. Sie sind die entscheidende Grundlage für die Montage. Bei der Abnahme dienen sie dem Vergleich von Soll- und Ist-Zustand: Nur mit vollständigen Klemmenplänen können Elektrofachkräfte prüfen, dass die Anlage wie geplant verkabelt wurde.
Revisionsstand
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Revisions-Stromlaufpläne |
| Zweck & Scope | Dokumentation des ausgeführten Zustands |
| Relevante Regelwerke | DIN 18015-1; DIN 18382 |
| Kernelemente | • Tatsächliche Verschaltung |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Betrieb, Wartung |
Erläuterung:
Nach Fertigstellung der Installation wird ein Revisionsstromlaufplan erstellt, der den tatsächlich ausgeführten Zustand dokumentiert. Er ist eine Aktualisierung der Montagepläne und enthält alle Änderungen, die während der Installation vorgenommen wurden. Der Plan zeigt exakt, wie die Anlage verschaltet ist. Für den Betrieb und die Wartung ist dieser Endstand essenziell: Nur mit dem aktuellen Stromlaufplan kann das Facility Management elektrische Störungen systematisch analysieren und zügig beheben. Ohne ihn wäre eine Fehlersuche erheblich erschwert.
DIN EN 61082-1 (LPH 7+/8)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Übersichts-Stromlaufplan |
| Zweck & Scope | Gesamtüberblick über Systemstruktur |
| Relevante Regelwerke | DIN EN 61082-1; DIN 18382 |
| Kernelemente | • Systemtopologie |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Schnelle Orientierung im Betrieb |
Erläuterung:
Der Übersichts-Stromlaufplan nach DIN EN 61082-1 bietet einen schematischen Gesamtüberblick über die Systemstruktur der Sprachalarmanlage. Er zeigt die Topologie des Gesamtsystems sowie die Hauptkomponenten (z. B. Zentraleinheiten, Verstärker, Batterien, Netzversorgung) in einer zusammengefassten Darstellung. Im Gegensatz zu detaillierten Stromlaufplänen verzichtet der Übersichtsplan auf einzelne Klemmendetails und konzentriert sich auf die wesentlichen Funktionsblöcke. Diese Übersicht dient dem Betriebspersonal als schnelle Orientierung und ergänzt die detaillierten Pläne, indem sie die Gesamtstruktur der Anlage verständlich abbildet.
Wartungsanweisungen – Elektrische Systeme (SAA)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Wartungsanweisungen |
| Zweck & Scope | Festlegung ordnungsgemäßer Wartung |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV); VDI 6026-1 |
| Kernelemente | • Wartungsintervalle |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Grundlage für sicheren Betrieb |
Erläuterung:
Die Wartungsanweisungen legen fest, wie und in welchen Abständen die Sprachalarmanlage zu warten ist. Sie konkretisieren die herstellerseitigen Wartungshinweise und ergänzen sie um projektspezifische Details. Typische Inhalte sind Wartungsintervalle (z. B. monatliche Funktionstests), Prüf- und Sicherheitshinweise (z. B. Prüfung der Lautsprecher und Sirenen, Netztrennung vor Wartungsarbeiten) sowie Anforderungen an Dokumentation und Protokolle (z. B. Messprotokolle). Die Anweisungen werden meist vom Errichter als Anlagen- oder Betriebsanleitung übergeben und ergänzen den Instandhaltungsplan des FM. Sie sind die Grundlage für einen sicheren und normgerechten Betrieb der SAA.

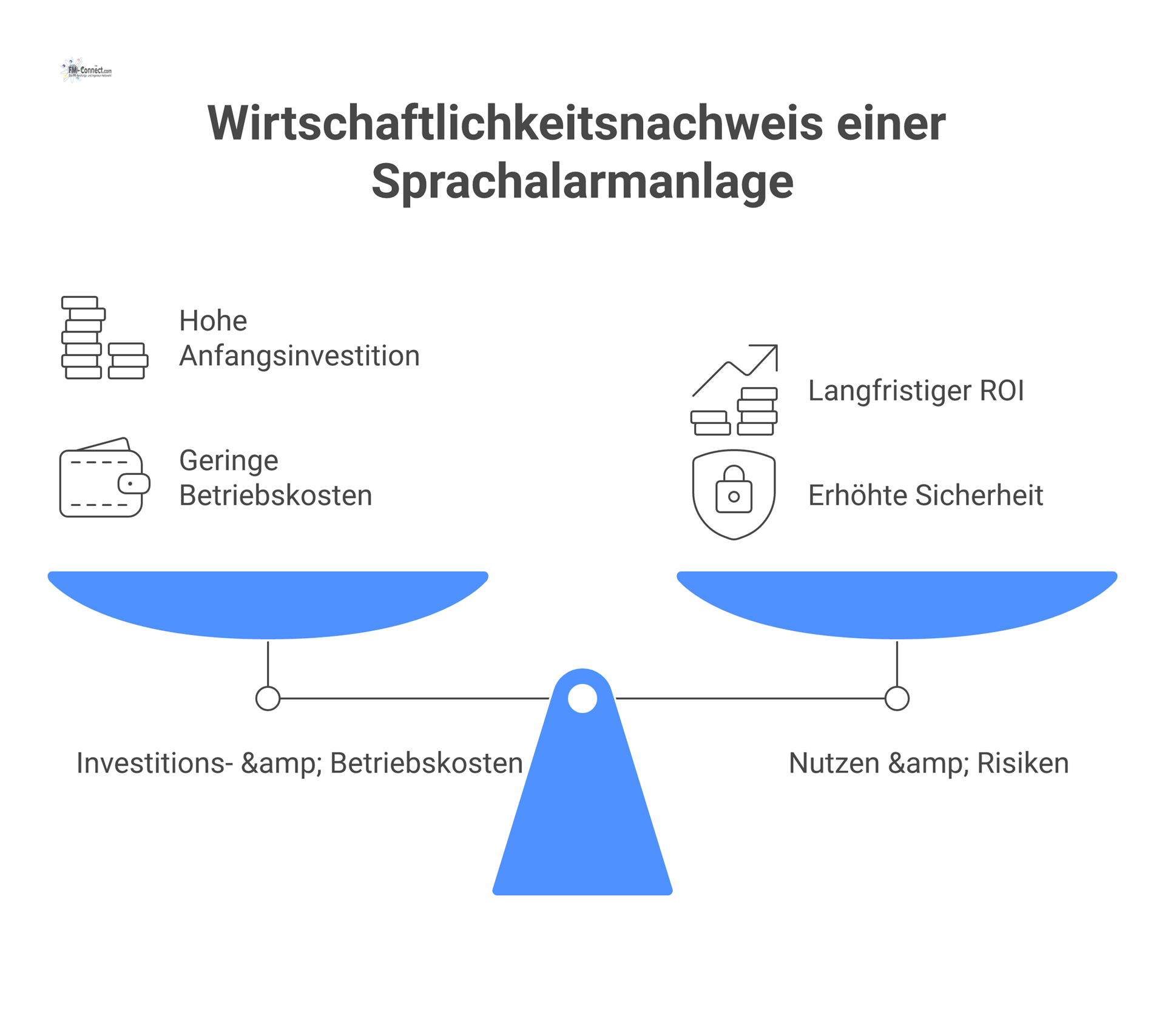

Wirtschaftlichkeitsnachweis
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Wirtschaftlichkeitsnachweis |
| Zweck & Scope | Begründung der Investition in eine Sprachalarmanlage |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Investitions- und Betriebskosten |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Entscheidungsgrundlage für Bauherr und FM |
Erläuterung:
Der Wirtschaftlichkeitsnachweis analysiert die Gesamtkosten und den Nutzen einer SAA über ihren gesamten Lebenszyklus. Er enthält detaillierte Berechnungen der Investitionskosten sowie der zu erwartenden laufenden Betriebskosten (z.B. Energieverbrauch, Wartung, Personalkosten) und vergleicht verschiedene Planungsvarianten. Dabei werden nicht nur monetäre Kriterien, sondern auch qualitative Faktoren berücksichtigt (z.B. verbesserte Abdeckung, geringeres Ausfallrisiko). Das Ergebnis wird dem Bauherrn und den FM-Verantwortlichen in Form aussagekräftiger Kennzahlen (z.B. Amortisationsdauer, Return-on-Investment) aufbereitet und bildet die Entscheidungsgrundlage für die Investition. Es dient damit als belastbare Grundlage für Budgetfreigaben und die langfristige Kostensteuerung.
Entwurfsplanung (LPH 3)
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Grafische Systemdarstellung |
| Zweck & Scope | Visualisierung des konzeptionellen Anlagenaufbaus |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Systemübersicht |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Abstimmung mit Bauherrn und Fachdisziplinen |
Erläuterung:
In der Entwurfsplanung wird ein schematisches Systemkonzept als Grafik erstellt, das die geplante Struktur der SAA im Gebäude darstellt. Dabei sind die Hauptkomponenten (z.B. Alarmzentrale, Verstärker, Lautsprechergruppen) und ihre Zuordnung zu verschiedenen Bereichen (Zonen) ersichtlich. Grobe Leitungswege und Verteilerpunkte können ebenfalls skizziert sein. Diese Übersicht ermöglicht es dem FM, frühzeitig die Abdeckung aller relevanten Bereiche (z.B. Flucht- und Rettungswege) zu prüfen und potenzielle Konflikte (z.B. mit anderen Haustechnik-Gewerken) zu erkennen. Dadurch können Abstimmungsaufwand und teure Änderungen in späteren Phasen minimiert werden.
Grafische Darstellung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Detaillierte grafische Darstellung |
| Zweck & Scope | Konkretisierung der technischen Umsetzung |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Leitungsführungen |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Grundlage für Ausführung und FM-Dokumentation |
Erläuterung:
In der Ausführungsplanung werden alle relevanten Komponenten präzise eingezeichnet. Dazu gehören Kabel- und Leitungsführungen, Klemmen und Verteilerschränke sowie die exakten Positionen der Endgeräte (Lautsprecher, Mikrofone, Sprechstellen). Auch besondere Anforderungen wie Brandschutzabschottungen oder EMV-Maßnahmen werden dokumentiert. Für das Facility Management sind diese Pläne besonders wichtig, da sie einerseits die Grundlage für die eigentliche Montage bilden und andererseits als Basis für die spätere As-Built-Dokumentation dienen. So können im Vorfeld kritische Punkte (z.B. fehlende Leerrohre oder enge Kabelwege) erkannt und bei der Abnahme berücksichtigt werden.
Darstellung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Abgestimmte grafische Darstellung |
| Zweck & Scope | Dokumentation der vergebenen technischen Lösung |
| Relevante Regelwerke | HOAI; DIN 18381; DIN 18379 |
| Kernelemente | • Finaler Leistungsumfang |
| Verantwortlich | Technischer Planer TGA |
| Praktische Nutzung | Referenz für Abnahme und Betrieb |
Erläuterung:
Die grafische Darstellung im Status LPH 7 bildet den verbindlichen Soll-Zustand nach erfolgter Vergabe ab. Sie enthält die endgültige Anordnung aller Komponenten (Lautsprecher, Verstärker, Mikrofone, Sprechstellen etc.) und Leitungsführungen, wie sie im Leistungsverzeichnis definiert sind. Für das Facility Management und die Bauleitung ist dies die wesentliche Referenz bei der Abnahme: Anhand dieses Plans kann überprüft werden, ob die ausgeführte Anlage vollständig und normgerecht installiert wurde. Langfristig dienen die Ausschreibungspläne als Referenz: Bei späteren Umbauten oder Gewährleistungsfällen können Abweichungen vom ursprünglich vereinbarten Zustand nachvollzogen werden.
Prüfzeugnisse
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Werks- und Prüfzeugnisse |
| Zweck & Scope | Nachweis der normgerechten Ausführung und Prüfung |
| Relevante Regelwerke | DIN 18382 (VOB/C ATV) |
| Kernelemente | • Prüfprotokolle |
| Verantwortlich | Auftragnehmer / Installateur |
| Praktische Nutzung | Grundlage für Abnahme und Haftungsabgrenzung |
Erläuterung:
Werks- und Prüfzeugnisse sind offizielle Nachweise, die dokumentieren, dass alle verbauten Komponenten und Leitungen der SAA den geltenden Normen entsprechen und fachgerecht installiert wurden. Zu den Werkszeugnissen zählen Herstellerzertifikate und Konformitätserklärungen (CE) für Kabel, Lautsprecher, Verstärker und andere Geräte. Die Prüfzeugnisse umfassen Protokolle der Inbetriebnahme- und Abnahmeprüfungen (z.B. Isolationsmessungen, Durchgangstests, Funktionstests) und bestätigen, dass die Anlage einwandfrei funktioniert. Nach VOB/C (ATV DIN 18382) ist der Auftragnehmer verpflichtet, diese Unterlagen zu erbringen. Für das Facility Management sind sie essenzielle Abnahmeunterlagen: Sie belegen die fachgerechte Ausführung der SAA und dienen im Störungs- oder Haftungsfall dazu, die Zuständigkeiten nachzuvollziehen und die Verantwortlichkeiten klar zu begrenzen.
VDMA 24186
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Instandhaltungsdokumentation |
| Zweck & Scope | Strukturierte Beschreibung aller Instandhaltungsleistungen |
| Relevante Regelwerke | VDMA 24186-0 |
| Kernelemente | • Wartungs- und Inspektionsleistungen |
| Verantwortlich | Instandhaltungsingenieur |
| Praktische Nutzung | Standardisierte Planung und Kalkulation der Instandhaltung |
Erläuterung:
Die Instandhaltungsdokumentation nach VDMA 24186 sorgt für einen einheitlichen Aufbau der Wartungsunterlagen. Alle durchgeführten Arbeiten, eingesetzten Ersatzteile und Zustandsbewertungen werden darin übersichtlich festgehalten. Dadurch entsteht für das FM maximale Transparenz: Jeder Wartungsschritt ist dokumentiert und kann bei Bedarf nachvollzogen werden. Diese strukturierte Erfassung unterstützt die Kostenkontrolle und Planung (z.B. als Basis für Wartungsverträge) und stellt sicher, dass alle vorgeschriebenen Prüfungen pünktlich erfolgen. So kann FM jederzeit belegen, dass die Instandhaltung entsprechend den Vorgaben durchgeführt wurde.
Organisation – Technische Ausrüstung
| Feld | Inhalt |
|---|---|
| Dokumenttyp | Instandhaltungsplan |
| Zweck & Scope | Organisation der laufenden Wartung und Prüfungen |
| Relevante Regelwerke | HOAI |
| Kernelemente | • Wartungsstrategien |
| Verantwortlich | Technischer Planer TGA / Facility Management |
| Praktische Nutzung | Sicherstellung der Anlagenverfügbarkeit |
Erläuterung:
Der Instandhaltungsplan verbindet die strategische Planung mit dem operativen Betrieb. Er definiert, welche Wartungs- und Prüfungsaufgaben in welchen Abständen durchgeführt werden und wer dafür verantwortlich ist (z.B. jährliche Funktionsprüfung durch eine Fachfirma, monatliche Sichtprüfung durch Betriebspersonal). Im Plan werden auch die Abläufe bei Störmeldungen und die Organisation der Ersatzteilbevorratung dokumentiert. Für die Sprachalarmanlage enthält er typischerweise alle gesetzlich vorgeschriebenen Prüftermine und dokumentiert deren Ergebnisse. So stellt das FM sicher, dass keine vorgeschriebene Wartung übersehen wird und die Anlage dauerhaft betriebsbereit bleibt.
