CO-Warnsysteme

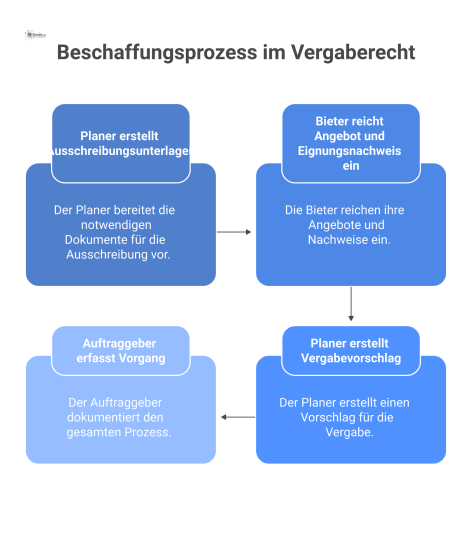

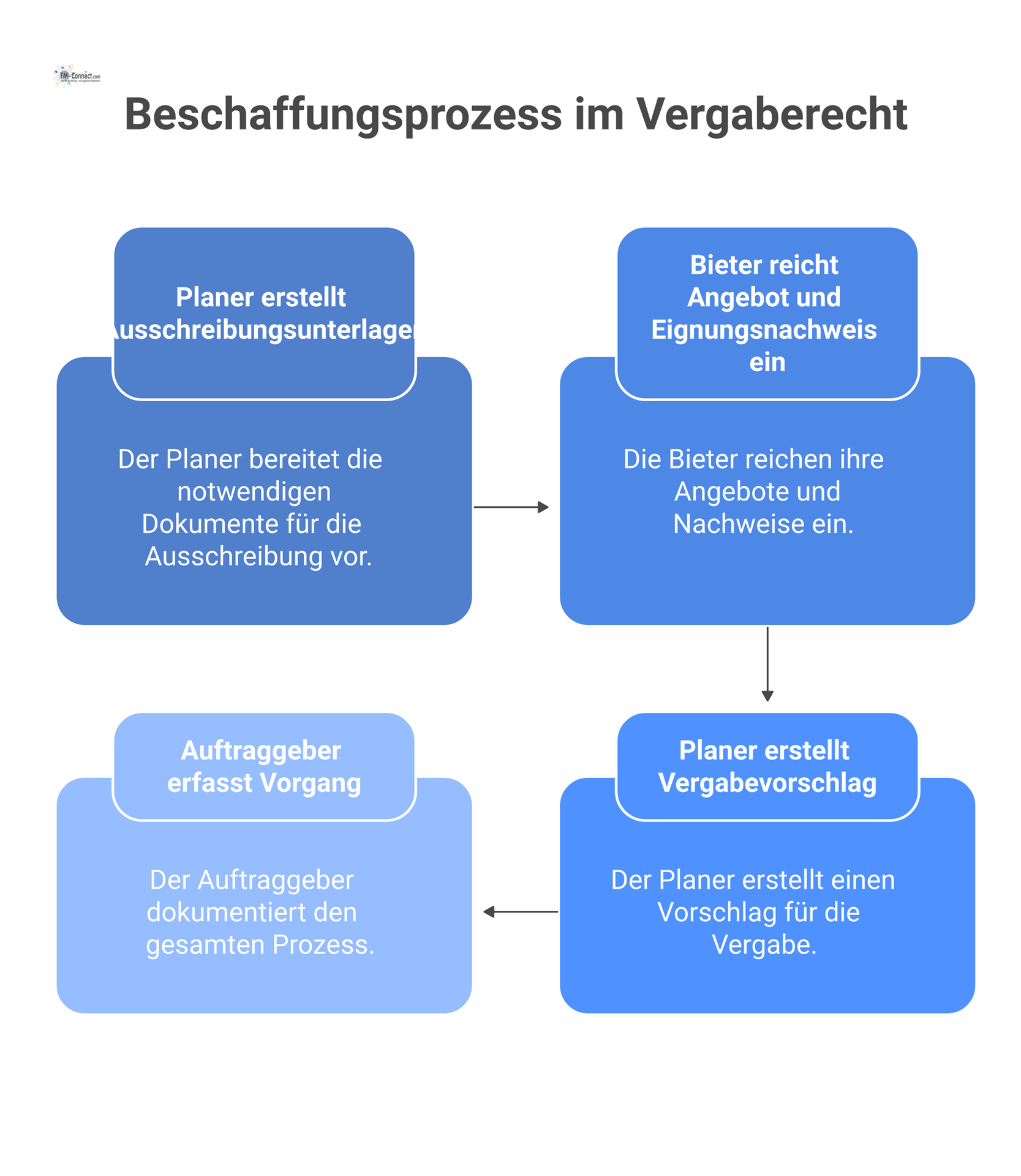

Die Planungsphase nach der HOAI beinhaltet mehrere Leistungsphasen (LPH 2 bis 7). Für CO‑Warnsysteme sind folgende Dokumente erforderlich:

Die Anlagenbeschreibung stellt das Gesamtsystem dar – z. B. die Anordnung der Detektoren, die zentrale Auswerteeinheit, Alarmierungsmechanismen (Sirenen, Blitzleuchten), elektrische Versorgung und Notstromkonzepte. Sie erläutert auch die Umweltbedingungen und Sicherheitsanforderungen. Eine verständliche Darstellung erleichtert die Abstimmung mit Brandschutzfachplanern und Behörden.

Ausführungspläne zeigen die räumliche Lage von Leitungen, Sensoren und Steuereinheiten, einschließlich Höhenkoten und Durchdringungen. Sie müssen mit allen beteiligten Gewerken (z. B. Elektro, Lüftung, Brandschutz) abgestimmt werden, um Kollisionen zu vermeiden. Normgerechte Zeichensymbole nach DIN und einheitliche Layerstrukturen erleichtern die Ausführung.

Diese Pläne sind weniger detailliert als die Ausführungspläne, enthalten aber wesentliche Komponenten und Leitungsführungen. Sie sind Bestandteil der Ausschreibungsunterlagen und ermöglichen es den Bietern, den Umfang und Aufwand realistisch einzuschätzen. Änderungswünsche des Bauherrn sollten vor der Ausschreibung eingearbeitet werden.

Zur Auslegung gehören z. B. die Berechnung der erforderlichen Anzahl von Sensoren nach DIN EN 50291, die Ermittlung der Kabelquerschnitte, Nachweise für Notstrom gemäß DIN VDE 0100‑710 und die Dimensionierung der Alarmierungseinrichtungen. Für Freisetzungsberechnungen können Simulationsmodelle herangezogen werden. Alle Berechnungen sind zu dokumentieren und in den Planungsunterlagen zu archivieren.

Funktionsschemata zeigen z. B., wie die Messsignale der Sensoren in die Zentrale gelangen und wie Alarme ausgelöst werden. Strangschemata (Verbindungspläne) stellen die Verkabelung, Anschlussklemmen und deren Nummerierung dar. Einheitliche Bezeichnungsschlüssel verhindern Verwechslungen und erleichtern Wartung und Erweiterung der Anlage.

Für CO‑Warnsysteme muss der Hauptschaltkreis so gestaltet sein, dass im Fall eines Stromausfalls ein Batteriebetrieb den Alarm aufrechterhält. Das Funktionsschema zeigt die Umschaltung zwischen Netz- und Notstrom, den Laderegler sowie Sicherungen. Es bildet die Grundlage für die Fertigung der Schaltschränke und die Prüfung durch den Elektrofachbetrieb.

Bei komplexen Projekten können grafische Darstellungen in 3D (BIM) eingesetzt werden, um Leitungswege, Sensorpositionen und Schnittstellen zu anderen Gewerken zu visualisieren. Dies ermöglicht eine frühzeitige Kollisionskontrolle und verbessert die Kommunikation zwischen Planern und Ausführenden.

Die Brandschutzmatrix legt fest, welche Alarmierungsabläufe bei Auslösen eines CO‑Sensors erfolgen, z. B. Abschaltung von Lüftungsanlagen, Entrauchungssteuerung, Freischaltung von Fluchttüren. Sie verknüpft die CO‑Warnung mit anderen Sicherheitssystemen und muss mit der Feuerwehr abgestimmt werden.

CO‑Warnanlagen müssen mit der Gebäudeautomation, Lüftung, Heizung, Elektroinstallation und der Gefahrenmeldezentrale verbunden werden. Die Schnittstellenmatrix legt fest, wer welche Planung, Lieferung und Montage durchführt und wie die Signalübertragung erfolgt. Sie verhindert Doppelarbeiten und Koordinationsfehler.

In der Aufgabenklärung werden die Erwartungen des Bauherrn, die gesetzlichen Anforderungen, die Nutzung des Gebäudes und die Risikoanalyse (Gefährdungsbeurteilung) dokumentiert. Sie dient als Leitfaden für den Planungsprozess und definiert klare Ziele, z. B. gewünschte Alarmierungszeiten, Integrationsgrad in die Gebäudeleittechnik und Budgetvorgaben.

Die Kostenschätzung (LPH 2) liefert eine grobe Abschätzung auf Basis von Referenzwerten; die Kostenberechnung (LPH 3) detailliert die Kosten nach Gewerken und Mengenansätzen; der Kostenanschlag (LPH 7) basiert auf den bepreisten Leistungsverzeichnissen. Transparente Kostenaufstellungen sind für den Bauherrn und für Finanzierungsentscheidungen unerlässlich.

Neben den Anschaffungskosten sind die Betriebs‑, Wartungs‑ und Entsorgungskosten zu berücksichtigen. Durch den Vergleich verschiedener Systemkonzepte (z. B. Netzgeräte mit austauschbaren Batterien vs. funkvernetzte Systeme) kann der wirtschaftlichste Lösungsweg gewählt werden. Die Berechnung berücksichtigt Nutzungsdauer der Sensoren, Wartungsintervalle nach DIN EN 50292 und Energiekosten.

Die Preisliste ermöglicht es dem Auftraggeber, Mehr‑ oder Minderleistungen transparent abzurechnen. Alle Positionen des Leistungsverzeichnisses sind mit Einheitspreisen zu versehen, die den Marktverhältnissen entsprechen. Änderungen im Projektverlauf können anhand dieser Preise bewertet werden.

Die Ausführungsphase umfasst die Errichtung der CO‑Warnanlage und die zugehörige Dokumentation. Für eine normgerechte Installation sind insbesondere folgende Unterlagen relevant:

Diese Zeichnungen enthalten alle für die Montage benötigten Informationen wie Montagepunkte, Kabelführungen, Halterungen, Befestigungsmaterial und Montageabläufe. Sie werden auf Basis der genehmigten Ausführungspläne erstellt und sind wesentliche Dokumente zur Qualitätssicherung.

Während der Ausführung können Anpassungen an der Leitungsführung nötig sein. Diese müssen in den Anordnungsplänen nachgetragen werden, um eine konsistente Dokumentation zu gewährleisten. Nur so können spätere Wartungsarbeiten zielgerichtet durchgeführt werden.

Die Klemmenpläne dokumentieren, welche Leitung an welcher Klemme angeschlossen ist, inklusive der Adernfarbe und der Signalfunktion. Sie dienen dem Installateur und dem Prüfer zur richtigen Verdrahtung und zur Fehlersuche im Betrieb.

In der Datenpunktliste werden alle Ein‑ und Ausgänge der CO‑Warnanlage samt Kennzeichnungen, Signaltyp (potenzialfrei, 4–20 mA, Bus‑Protokoll) und Verknüpfungen zu anderen Gewerken erfasst. Sie bildet das Lastenheft für die Programmierung der Gebäudeleittechnik und ist für Funktionsprüfungen unabdingbar.

Stromlaufpläne zeigen die Leitungswege und Bauteile in symbolischer Form. Sie ermöglichen dem Elektromonteur eine normgerechte Installation und dienen dem Prüfer zur Kontrolle der Sicherheitsanforderungen. Fehlerhafte oder unvollständige Pläne können zu gefährlichen Installationen führen.

Für die Verlegung von Leitungen sind Schlitze und Öffnungen in Wänden erforderlich. Diese Pläne legen Lage und Größe der Durchbrüche fest und sorgen dafür, dass statische Anforderungen eingehalten werden und Brandschutzmaßnahmen (z. B. Abschottungen) eingeplant werden.

Mit der Errichtererklärung bestätigt der Installateur, dass die Anlage gemäß den einschlägigen Normen und Vorgaben errichtet wurde. Sie enthält die Seriennummern der Geräte, Referenzen auf die verwendeten Normen, das Datum der Inbetriebnahme und die Unterschrift eines befähigten Fachmanns. Ohne diese Erklärung darf die Anlage oft nicht in Betrieb gehen.

Herstellerspezifische Prüfbescheinigungen (z. B. Werksprüfzeugnisse) belegen, dass die CO‑Melder die Vorgaben der einschlägigen Produktnormen erfüllen. Sie umfassen z. B. Zertifikate nach EN 50291‑1 (Haushalte) und EN 50291‑2 (Freizeitfahrzeuge) sowie EMV‑Prüfungen gemäß EN 50270. Der Auftragnehmer muss diese Dokumente sichten und archivieren.

Im Bautagebuch werden tägliche Arbeitsschritte, besondere Vorkommnisse, Liefertermine, Materialqualitäten, Personalstärken und Behinderungen festgehalten. Diese Dokumentation dient als Beweismittel bei Nachtragsforderungen und zur Sicherstellung eines ordnungsgemäßen Bauablaufs.

Nach der Installation erfolgt die Inbetriebnahme, bei der die Anlage getestet und dem Betreiber übergeben wird. Wichtige Unterlagen sind:

Vor der Übergabe muss die Anlage kalibriert, programmiert und getestet werden. Der Bericht enthält Messprotokolle (z. B. Alarmkonzentrationsstufen), Parametrierungen der Steuerungen, Testergebnisse der Alarmgeber und Prüfungen der Notstromversorgung. Abweichungen sind zu vermerken und zu korrigieren.

Die Einweisung umfasst die Bedienung der Zentrale, das Verhalten im Alarmfall, die Rückstellung der Alarmierung und die grundlegenden Wartungstätigkeiten. Die Schulung erfolgt mit dem Bedienpersonal und dem Betreiber. Das Protokoll dient dem Nachweis gegenüber Berufsgenossenschaften und Versicherern.

Sämtliche Messwerte und Prüfergebnisse (Signalstärke, Alarme in verschiedenen Räumen, Betriebsanzeige, Störungsmeldungen) werden protokolliert. Dies ermöglicht die Bewertung, ob die Anlage den Anforderungen aus Normen und Ausschreibung entspricht. Bei Abweichungen sind Anpassungen zu veranlassen.

Das Abnahmeprotokoll hält fest, welche Mängel während der Inbetriebnahme festgestellt wurden und wann sie behoben wurden. Es enthält Unterschriften der Beteiligten und bildet die Grundlage für die Übergabe. Die Gewährleistungsfrist beginnt erst nach erfolgter Abnahme. Offene Mängel müssen mit Fristen und Verantwortlichkeiten dokumentiert werden.

Die korrekte Dokumentation im Betrieb sorgt für einen sicheren und wirtschaftlichen Betrieb der CO‑Warnanlage über die gesamte Nutzungsdauer. Folgende Unterlagen sind notwendig:

Das Benutzerhandbuch enthält Informationen zur Bedienung, zur Störungsdiagnose, zu Alarmgrenzen, zur Wartung und zu Sicherheitsmaßnahmen. Laut VDI 6026 muss es strukturiert sein und technische Inhalte klar verständlich vermitteln. Es dient als Nachschlagewerk für das Betriebspersonal.

Gemäß der 1. Produktsicherheitsverordnung sind Hersteller verpflichtet, eine verständliche Betriebsanleitung und Sicherheitshinweise in deutscher Sprache bereitzustellen. Importierte Geräte dürfen nur in Verkehr gebracht werden, wenn sie CE‑gekennzeichnet sind und eine Konformitätserklärung sowie technische Dokumentation enthalten. Diese Unterlagen sind aufzubewahren und dem Betreiber zu übergeben.

Im Betriebsjournal werden alle relevanten Ereignisse (Alarme, Störungen, Wartungen, Reparaturen) dokumentiert. Es bildet ein zentrales Instrument des technischen Gebäudemanagements und unterstützt die Erfüllung der Betreiberpflichten nach DGUV Vorschrift 3. Das Journal ermöglicht Analysen zur Zuverlässigkeit und hilft, Schwachstellen zu identifizieren.

Die Norm DIN EN 13306 definiert Instandhaltung als Gesamtheit aller technischen, administrativen und Managementaktivitäten zur Erhaltung des funktionsfähigen Zustands eines Objekts. Der Wartungsplan legt fest, wann regelmäßige Prüfungen, Reinigung, Kalibrierungen und Sensortausch erfolgen müssen. Diese Planung muss den Herstellervorgaben und den gesetzlichen Prüffristen entsprechen.

Instandhaltungsanleitungen geben Schritt‑für‑Schritt‑Anweisungen für Servicearbeiten wie Sensorprüfung, Filterwechsel oder Softwareupdates. Sie enthalten Informationen zur Arbeitssicherheit, zum Einsatz von Prüfgeräten und zur Dokumentation der Ergebnisse. Nur qualifiziertes Personal darf diese Arbeiten ausführen.

Die VDMA‑Formulare standardisieren die Erfassung der Wartungsergebnisse. Sie enthalten Angaben zu den geprüften Komponenten, verwendeten Ersatzteilen, Messergebnissen und anstehenden Maßnahmen. Diese Dokumentation unterstützt die Nachweisführung gegenüber Behörden und Versicherern und dient der wirtschaftlichen Optimierung der Anlage.

Der Wartungsbericht fasst die durchgeführten Arbeiten, Prüfergebnisse, festgestellte Mängel und empfohlene Maßnahmen zusammen. Er wird vom Wartungsdienstleister erstellt und an den Betreiber übergeben. Er dient als Nachweis für die Erfüllung gesetzlicher Instandhaltungsverpflichtungen und für die Fortführung der Betriebslogbücher.

Das Anlagenbuch dokumentiert jedes einzelne Bauteil der CO‑Warnanlage: Detektoren, Zentrale, Netzteile, Verkabelung. Es enthält Kennnummern, Standort, Lieferant, Inbetriebnahmedatum und technische Parameter. So können Bestände verwaltet, Serienfehler identifiziert und Ersatzteile rechtzeitig bestellt werden.

CO‑Sensoren und Batterien unterliegen Verschleiß. Die Ersatzteilliste gibt einen Überblick über notwendige Teile und deren Bestellinformationen. Eine vorausschauende Lagerhaltung minimiert Ausfallzeiten. Die Liste sollte regelmäßig aktualisiert werden, um Änderungen durch Produktupdates zu berücksichtigen.

Eine umfassende Sicherheitsdokumentation bildet die Grundlage für behördliche Prüfungen, Unfallverhütung und Versicherungsnachweise.

Nach DIN VDE 0701‑0702 müssen ortsveränderliche elektrische Geräte nach Reparaturen und regelmäßig geprüft werden. Nur befähigte Personen dürfen diese Prüfungen durchführen. Die Protokolle beinhalten Messwerte wie Schutzleiterwiderstand, Isolationswiderstand und Funktionsprüfungen. Sie dienen als Nachweis der elektrischen Sicherheit gegenüber Aufsichtsbehörden und Versicherern.

Manche Berufsgenossenschaften verlangen bei besonderen Gefährdungen ein Prüfbuch, in dem alle sicherheitstechnischen Kontrollen festgehalten werden. Es hilft, Prüffristen einzuhalten und Mängel systematisch zu dokumentieren.

Für Qualitätsmanagement‑ und Energiemanagementsysteme müssen alle dokumentierten Verfahren nachweisbar sein. Die Auditunterlagen umfassen die Leitlinie, Prozesse, Formulare und Nachweise zu Planung, Betrieb und Instandhaltung der CO‑Warnanlage. Eine geordnete Dokumentation erleichtert die Zertifizierung.

Das Sicherheitskonzept analysiert die Risiken (Ort der Emissionsquellen, Aufenthaltsbereiche) und legt Schutzmaßnahmen fest. Es beschreibt, wie Warnmeldungen ausgelöst, weitergeleitet und dokumentiert werden, wie Notfallpläne aussehen und welche organisatorischen Maßnahmen (z. B. Evakuierungspläne) bestehen. Es ist integraler Bestandteil des Brandschutzkonzepts.

Bei der Installation von CO‑Warnsystemen müssen Öffnungen in Wänden und Decken gegen Brand- und Rauchdurchtritt abgedichtet werden. Die Nachweise dokumentieren verwendete Materialien, ihre Feuerwiderstandsklassen und die fachgerechte Montage. Sie werden bei der Bauabnahme und von Versicherern geprüft.

In Garagen, Heizungsräumen oder Industrieanlagen können CO‑Emissionen durch Brennstoffe entstehen. Berechnungen oder Simulationen helfen zu bestimmen, welche Konzentrationen auftreten können und wie schnell sie sich verteilen. Daraus werden Alarmstufen und Sensorpositionen abgeleitet.

Die umfassende Dokumentation für CO‑Warnsysteme deckt den gesamten Lebenszyklus ab – von der Beschaffung über die Planung, Ausführung und Inbetriebnahme bis hin zum Betrieb und zu Sicherheitsprüfungen. Jedes Dokument erfüllt eine klar definierte Aufgabe: Die Vergabeunterlagen gewährleisten Transparenz und Rechtssicherheit im Beschaffungsprozess; die Planungsdokumente legen technische Funktionen, Schnittstellen und Kosten fest; während der Montage dokumentierte Unterlagen sichern die Ausführungsqualität; die Inbetriebnahmeprotokolle belegen die Funktionsfähigkeit und bilden die Grundlage für die Abnahme. Im Betrieb ermöglichen Handbücher, Wartungspläne und Protokolle die Einhaltung gesetzlicher Pflichten und den wirtschaftlichen Betrieb. Prüf‑ und Sicherheitsdokumente gewährleisten die Erfüllung der DGUV‑Vorschriften, der DIN‑VDE‑Normen und des Brandschutzes. Für Facility Manager bedeutet dieses Dokumentationssystem einen hohen Aufwand, doch es schafft Transparenz, Rechtssicherheit und Schutz der Gebäudenutzer. Nur durch eine strukturierte und vollständige Dokumentation können CO‑Gefahren frühzeitig erkannt, technische Anlagen fachgerecht betrieben und die Anforderungen von Normen und Gesetzen erfüllt werden.
