Optische Sicherheitsleitsysteme

Der Layoutplan stellt die gesamte elektrotechnische Systemarchitektur des Sicherheitsleitsystems grafisch dar. Er zeigt unter anderem die Position aller Leuchten, Signalgeber und Sicherheitsgeräte sowie den Verlauf aller Leitungen und Kabel. Ebenfalls ersichtlich sind die einzelnen Stromkreise mit ihren Sicherungseinrichtungen sowie die Struktur des Versorgungsnetzes (z.B. Transformatoren, Unterverteilungen). Schnittstellen zu anderen Systemen, etwa Brandmeldeanlagen (BMA) oder der Gebäudeleittechnik (GLT), werden ebenfalls dokumentiert. Die VDE 0040-1 fordert eine solche umfassende Systemdarstellung, um komplexe elektrische Anlagen übersichtlich abzubilden.

Im Betrieb und in der Instandhaltung dient der Layoutplan als zentrales Nachschlagewerk. Er erleichtert die Fehlersuche und Wartung, weil Techniker auf einen Blick alle relevanten Informationen zu Bauteilen und Verdrahtung finden. Änderungen oder Erweiterungen können mit dem Layoutplan effizient geplant werden. Moderne FM- und BIM-Systeme nutzen den Layoutplan oft als Grundlage, um Gebäude- und Anlagendaten zu integrieren.

Da der Layoutplan die Basis für alle technischen Betriebsunterlagen bildet, muss er stets aktuell gehalten werden. Nach Änderungen oder Erweiterungen am System ist eine zeitnahe Aktualisierung notwendig. Ein vollständiger und genauer Layoutplan sorgt langfristig für reibungslosen Betrieb und schnelle Fehlerbeseitigung der sicherheitsrelevanten Anlagen.

Die Anschlusstabelle ist ein zentrales Dokument der elektrotechnischen Dokumentation. Sie verzeichnet alle Anschluss- und Klemmenbelegungen der Anlage und ordnet jede Leitung eindeutig zu. Typische Angaben sind etwa die Klemmenbezeichnung, Querschnitt und Farbe der Leitungen, die Funktion (z.B. Signal- oder Steuerleitung) sowie Informationen zur Erdungs- oder Potenzialverteilung.

Bei Wartungs- oder Umbauarbeiten dient die Anschlusstabelle als wichtige Informationsquelle. Elektriker können damit schnell nachvollziehen, welche Leiter von welchen Anschlussklemmen kommen und wie die Schaltungen intern verdrahtet sind. Ohne aktuelle Anschlusstabelle wären Erweiterungen oder die Suche nach Fehlerursachen erheblich aufwändiger und fehleranfälliger.

Die Anschlusstabelle ist zudem eine Voraussetzung für normgerechte Prüfungen. Prüfer im Rahmen der Erstinbetriebnahme oder Wiederholungsprüfungen nach DIN VDE 0100/0105 nutzen sie, um die Prüfungsbefunde zu verstehen und korrekte Messergebnisse zuzuordnen. Insgesamt sichert die Anschlusstabelle die Nachvollziehbarkeit der Elektroinstallation und unterstützt einen sicheren Betrieb der Anlage.

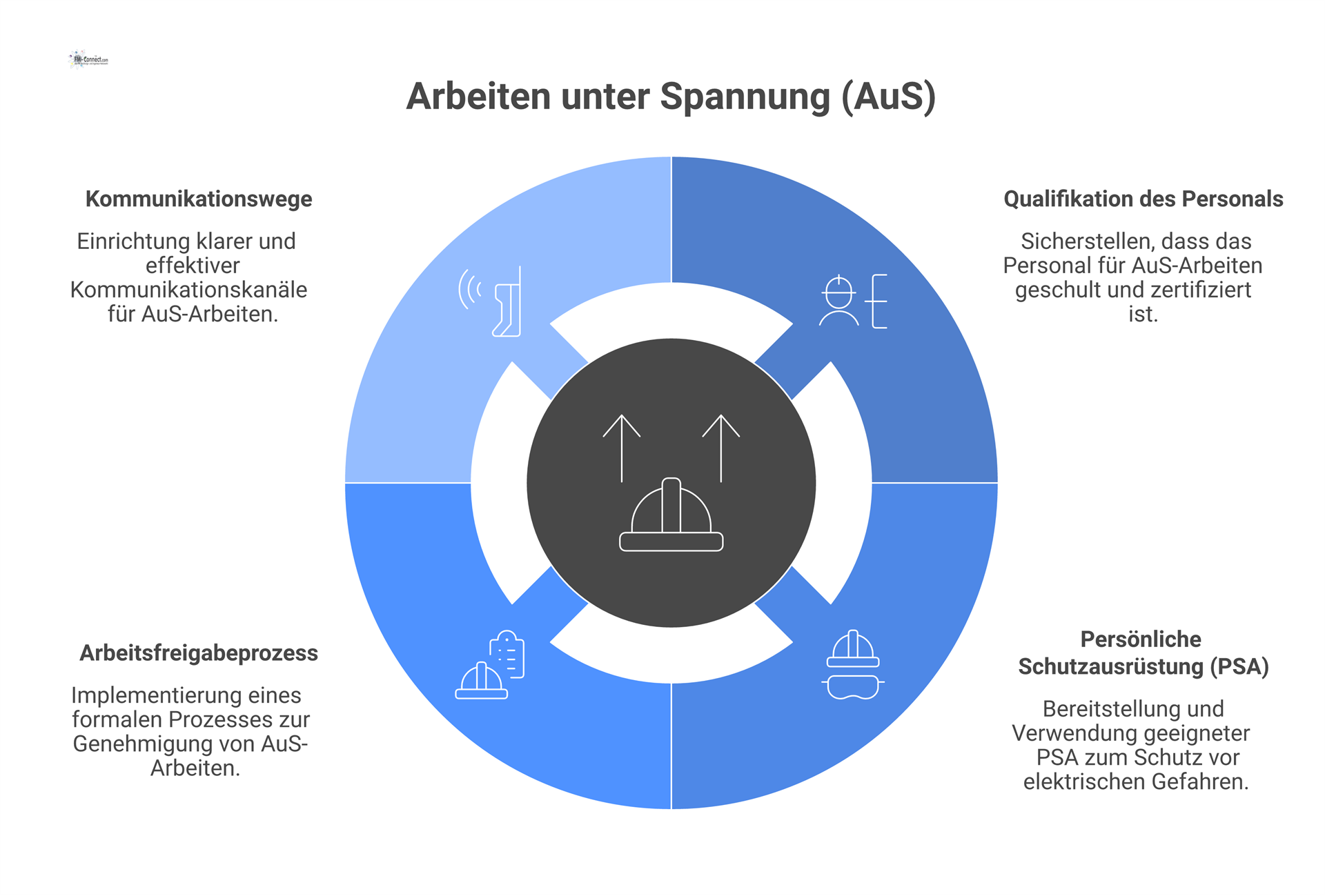

DGUV-Regel 103-011 fordert eine verbindliche Arbeitsanweisung für jegliche Arbeiten unter Spannung. Diese Anweisung legt detailliert fest, unter welchen Bedingungen Arbeiten an unter Spannung stehenden Teilen durchgeführt werden dürfen. Insbesondere definiert sie, dass nur entsprechend geschulte und befähigte Fachkräfte mit nachgewiesener Qualifikation Arbeiten unter Spannung (AuS) ausführen dürfen.

Die Arbeitsanweisung beschreibt alle notwendigen Sicherheitsvorkehrungen. Dazu gehören die Anforderungen an persönliche Schutzausrüstung (PSA) und spezielle Werkzeuge sowie das Freigabe- bzw. Arbeitserlaubnisverfahren. Vor jedem Live-Arbeitsvorgang muss demnach eine schriftliche Freigabe durch den Verantwortlichen erteilt werden, und es müssen klare Abstimmungs- und Kommunikationswege (z.B. mit anderen Mitarbeitern und mit externen Stellen) eingehalten werden. Notwendige Absperrbereiche und Gefahrenzonen sind darin ebenso definiert wie das Verhalten im Notfall.

Die Anweisung muss schriftlich vorliegen, regelmäßig überprüft und allen betroffenen Mitarbeitern bekanntgemacht werden. In jedem Betrieb, in dem Arbeiten an elektrischen Anlagen anfallen – auch bei Niederspannung – ist eine solche AuS-Arbeitsanweisung zwingend vorgeschrieben. Sie gewährleistet, dass diese gefährlichen Arbeiten systematisch, sicher und unter klaren Verantwortlichkeiten erfolgen.

Bei komplexen oder gefährlichen elektrotechnischen Arbeiten verlangt die DIN VDE 0105-100 eine sorgfältige und dokumentierte Arbeitsvorbereitung. Diese soll sicherstellen, dass alle Arbeitsschritte systematisch geplant und Risiken minimiert werden. Kern der Arbeitsvorbereitung ist die Gefährdungsbeurteilung: Der Anlagenverantwortliche ermittelt mögliche Gefahren (z.B. Stromschlag, Lichtbogen) für das geplante Vorhaben.

Die Dokumentation enthält in der Regel den konkreten Arbeitsauftrag mit Arbeitsbeschreibung, das Freigabeverfahren (Arbeitserlaubnis) durch die verantwortliche Person sowie festgelegte Schutzmaßnahmen. Dazu gehören beispielsweise die Vorgaben zum Abschalten oder Abdecken von Spannung, das Tragen geeigneter Schutzausrüstung und notfalls gezielte Arbeitsfreigaben für Teilspannungen. Auch Notfallvorkehrungen (z.B. Rettungsplan, Ersthelfer-Regelungen) werden festgelegt.

Für die Arbeitsteams – intern wie extern – bildet die Arbeitsvorbereitung die Grundlage für sichere Ausführung. Sie ist nachweislich erforderlich, wenn etwa komplexe Installations- oder Reparaturarbeiten an bestehenden Anlagen stattfinden. Insbesondere bei Bestandsanlagen ist es zentral, dass FM- und Wartungsteams sowie Dienstleister diese Dokumentation erstellen und nutzen, um Haftungsrisiken zu minimieren und die Arbeitsabläufe nachvollziehbar zu gestalten.

Der VdS-2229 Prüfbericht ist ein versicherungstechnischer Prüfungsnachweis, der von einem VdS-anerkannten Sachverständigen ausgestellt wird. Er bestätigt die elektrische Sicherheit der sicherheitsrelevanten Anlagen, zu denen auch optische Sicherheitsleitsysteme zählen. Grundlage sind die VdS-Richtlinie 2871 (Prüfungsinhalt) sowie die VdS 2229 selbst (Festlegung der Dokumentation).

Die Prüfung umfasst mehrere Teilbereiche: Zunächst erfolgt eine detaillierte Sichtkontrolle aller sicherheitsrelevanten Komponenten (Transformatoren, Verteiler, Lampen, Steuergeräte etc.) auf Beschädigungen und korrekte Installation. Anschließend werden Messungen durchgeführt, wobei auch die Ergebnisse der gesetzlichen Erst- und Wiederholungsprüfungen herangezogen und stichprobenartig überprüft werden (Isolationswiderstände, Schleifenimpedanzen, Temperaturmessungen, RCD-Prüfungen u. Ä.). Schließlich findet eine Funktionsüberprüfung statt, bei der insbesondere die korrekte Zusammenwirken aller Bestandteile (Netzversorgung, Notbeleuchtung, Signalisierung) geprüft wird.

Nach Abschluss der Prüfung erstellt der Sachverständige einen formellen Prüfbericht (Befundschein) nach VdS 2229. Dieser listet alle Messwerte auf, dokumentiert die geprüften Schutzmaßnahmen und Systemintegrationen und führt etwaige Mängel mit ihrer Bewertung auf. Die VdS-Prüfung ist nicht Ersatz für die gesetzlichen Prüfungen, sondern ergänzt sie um zusätzliche Kriterien, die Versicherer im Rahmen ihrer Vorgaben fordern. Häufig ist ein solcher VdS-Report Teil der Versicherungsbedingungen und trägt damit zu einem höheren Sicherheitsniveau im Anlagenbetrieb bei.

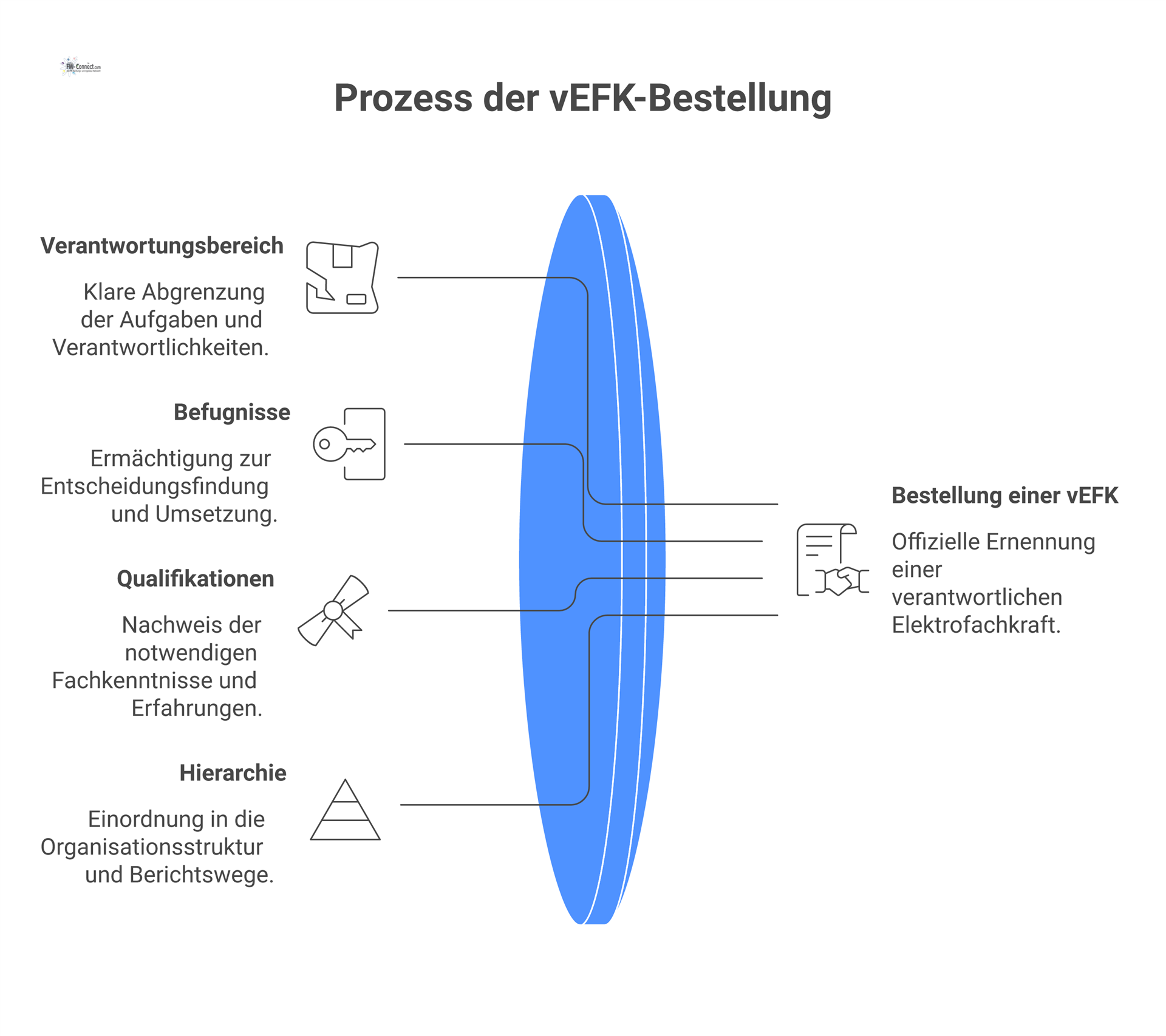

Der „Bestellung zur Verantwortlichen Elektrofachkraft (vEFK)“ legt verbindlich fest, wer in einem Unternehmen die elektrotechnische Gesamtverantwortung übernimmt. Nach VDE 1000-10 muss darin der Verantwortungsbereich der Elektrofachkraft klar umrissen sein. Die Bestellung listet üblicherweise auf, welche elektrischen Anlagen und Aufgaben der vEFK betreut, an wen diese Bericht erstattet und welche Entscheidungsbefugnisse er oder sie besitzt. Außerdem werden die erworbenen Qualifikationen (Ausbildung, Zertifikate) der benannten Person dokumentiert und die Unterschrift des Arbeitgebers als Bestätigung angeführt.

Eine formale Bestellung durch den Arbeitgeber ist für jede Organisation Pflicht, die eigene elektrische Anlagen plant, errichtet, betreibt oder instand hält. Sie richtet sich oft nach Vorgaben des Arbeitsschutzgesetzes und der DGUV Vorschrift 3 („Elektrische Anlagen und Betriebsmittel“). Nur mit einer klar bestellten vEFK ist eine elektrotechnisch sichere Organisation rechtlich eingehalten: Der Arbeitgeber überträgt damit seine elektrotechnische Fach- und Aufsichtsverantwortung auf eine fachkundige Person. Fehlt die Bestellung, kann dies im Schadensfall als Organisationsmangel gewertet werden.

In der Praxis stellt die vEFK sicher, dass alle Arbeiten an elektrischen Anlagen fachgerecht ausgeführt werden. Sie ist verantwortlich für Schulung und Anweisung der Mitarbeiter, für die Einhaltung der elektrotechnischen Sicherheitsvorschriften sowie für die Überwachung von Prüf- und Wartungsprozessen. Die Bestellungsurkunde dient intern als Nachweis, wer diese Verantwortlichkeit trägt.

Der Berechtigungsausweis für Arbeiten unter Spannung (AuS-Pass) bestätigt, dass eine Elektrofachkraft befähigt ist, unter Spannung zu arbeiten. Im Ausweis sind Ausbildungsnachweise und Übungen dokumentiert, die die theoretische und praktische Eignung der Person belegen. Dazu gehören zum Beispiel Bestätigungen über spezielle AuS-Schulungen und die Tätigkeit unter Anleitung.

Außerdem weist der Ausweis regelmäßige Fortbildungen aus: Nach DGUV-Regel 103-011 ist eine jährliche Auffrischung der Kenntnisse vorgeschrieben. Der Geltungsbereich des Passes (z. B. max. Spannungsebene oder Anlagenart) wird ebenfalls vermerkt. Jeder Mitarbeiter, der an einer Live-Arbeit beteiligt ist, muss einen gültigen AuS-Pass haben.

In der Praxis muss der Berechtigungsschein bei Ausübung der Tätigkeit jederzeit vorgezeigt werden können. Er gilt als kritisches Nachweisdokument bei Audits und Begehungen. Durch die strikte Dokumentation im AuS-Pass wird sichergestellt, dass nur ausreichend qualifizierte Personen die hohen Risiken von Arbeiten an spannungsführenden Teilen eingehen dürfen.

Bestands- und Inventarpläne sind umfassende Unterlagen, die den aktuellen Aufbau des Sicherheitsleitsystems dokumentieren. Sie enthalten detaillierte Geräte- und Komponentenlisten aller verbauten Elemente (Leuchten, Netzgeräte, Steuerkomponenten etc.), Angaben zu Leitungsführungen und Kabelwegen sowie die Belegung von Schaltschränken und Sicherungen. Auch die Zuordnung zu verschiedenen Netzabschnitten und die Referenzierung von Ersatzteilen werden festgehalten.

Diese Dokumente müssen den Vorgaben der VDI-Richtlinie 6026-1 und den einschlägigen Vergabe- und Vertragsordnungen (DIN 18382) entsprechen. VDI 6026-1 definiert dabei die inhaltlichen Anforderungen an die technische Dokumentation von Gebäudetechnik. Bestandspläne sind die Grundlage für CAFM- und BMS-Systeme, für Wartungspläne und für die Betreiberdokumentation.

Im Betrieb dienen die Bestands- und Inventarpläne der Planung von Wartung und Instandhaltung. Sie müssen nach jeder Änderung an der Anlage (z.B. Austausch von Komponenten oder Umverdrahtung) aktualisiert werden. Für Betreiber und Prüfer sind sie essenziell, da sie den lückenlosen Nachweis über den tatsächlichen Anlagenzustand erbringen und damit auch Haftungsfragen im Störungsfall klären helfen.

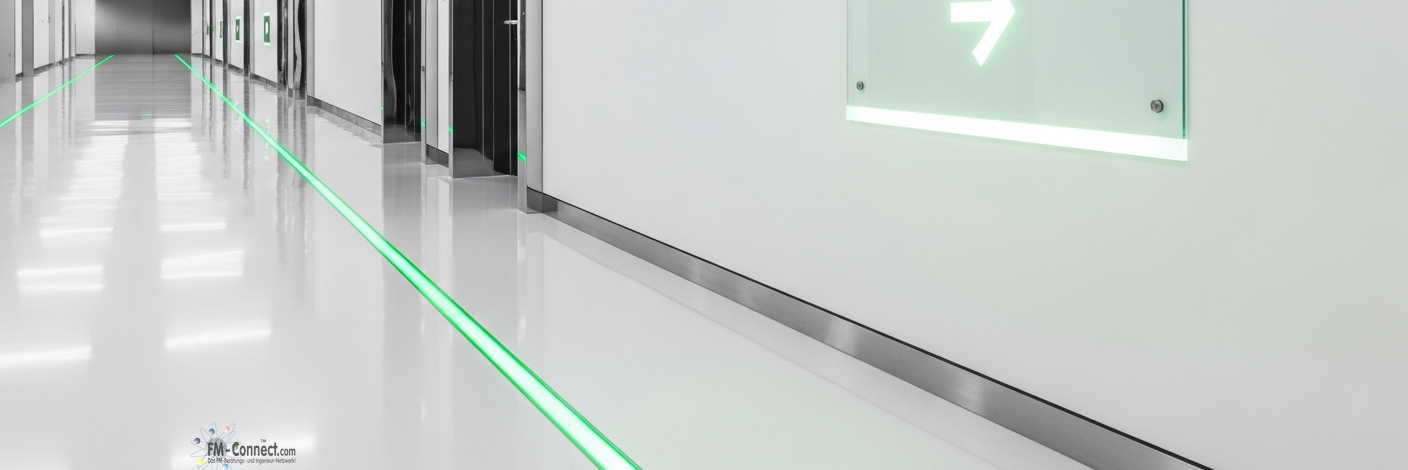

Optische Sicherheitsleitsysteme sind durchgehende, am Boden oder in Bodennähe installierte Orientierungssysteme (z. B. Leucht- oder Folienmarkierungen), die mittels optischer Kennzeichnungen und Richtungsangaben sichere Fluchtwege vorgeben. Sie dienen insbesondere der Warnung und Orientierung im Gefahrenfall, etwa wenn Rauch oder Dunkelheit die Sicht beeinträchtigen. Als elektrische Sicherheitsanlagen gehören sie zur technischen Gebäudeausrüstung und unterliegen daher umfassenden Vorschriften. Dazu gehören das deutsche Produktsicherheitsgesetz (ProdSG) und die Niederspannungsrichtlinie (2014/35/EU) für elektrische Betriebsmittel, die DGUV Vorschrift 3 (ehemals BGV A3) und geltende VDE-Normen (z. B. VDE 0105‑100) für Elektrosicherheit sowie arbeits- und bauordnungsrechtliche Anforderungen (z. B. ASR A2.3 „Fluchtwege“). Die Verantwortung für Betrieb und Instandhaltung liegt beim Betreiber bzw. dessen Facility Management.

Die nachfolgende Dokumentationsstruktur führt systematisch alle erforderlichen Unterlagen auf, die einen sicheren, rechtskonformen und auditierbaren Betrieb optischer Sicherheitsleitsysteme gewährleisten. Sie umfasst sowohl Herstellervorgaben als auch prüf- und betriebsspezifische Dokumente (z. B. Installationsprotokolle, Prüfberichte, Pläne und Notfallkonzepte). Für jedes Dokument werden Zweck, Inhalte, rechtlicher Hintergrund und Zuständigkeiten beschrieben. Damit erhalten Betreiber, Errichter, Hersteller und Auditoren eine vollständige Übersicht über die erforderliche Dokumentation und die damit verbundenen Abläufe.

Die Betriebs- und Sicherheitshinweise (auch „Bedienungsanleitung“) des Herstellers bilden die Grundlage für den sicheren Betrieb und sind Teil der CE-Konformitätsanforderungen. Sie müssen alle sicherheitsrelevanten Informationen zu Installation, Betrieb und Wartung enthalten. Dazu zählen Angaben zu elektrischen Schutzmaßnahmen (z. B. Schutzklassen, Erdung), Installationsanweisungen, Beschreibung der bestimmungsgemäßen Verwendung sowie Warnhinweise vor elektrischen oder thermischen Gefahren. Außerdem sind Hinweise zu Wartungs- und Prüffristen aufzunehmen. Diese Dokumentation liefert die Grundlage für die betriebliche Unterweisung und die Erstellung von Betreiberanweisungen.

Die Installationsbestätigung (auch Errichterbescheinigung) dokumentiert, dass das Leitsystem fachgerecht nach den Vorschriften installiert wurde. Nach DGUV-Vorschrift 3 und DGUV Information G 303-003 führt der Errichter vor der Inbetriebnahme alle erforderlichen Messungen und Prüfungen durch. Typischerweise werden Schutzleiter- und Isolationsmessung sowie eine vollständige Funktionsprüfung der Anlage durchgeführt und protokolliert. Mit der Installationsbestätigung bescheinigt der Errichter, dass alle Sicherheits- und Installationsvorgaben eingehalten wurden. Diese Bestätigung entbindet den Betreiber von der Pflicht zur erneuten Erstprüfung vor Inbetriebnahme. Die Installationsbestätigung ist ein wichtiges Dokument bei Abnahmen, DGUV-V3-Prüfungen und bei Störfalluntersuchungen.

Eine Ersatzteilliste dokumentiert alle relevanten Komponenten der elektrischen Leitsysteme (z. B. Leuchten, Netzteile, Steuerungen) mit ihren technischen Daten und Seriennummern. Sie enthält Hinweise zur korrekten Materialbestellung und zum Austausch defekter Teile. Eine vollständige Ersatzteilliste ermöglicht eine schnelle und zielgenaue Beschaffung im Störfall. Zwar existieren hierfür keine gesetzlichen Vorgaben, in der Praxis ist eine aktuelle Ersatzteilliste Teil einer effektiven Ersatzteilstrategie im Facility Management.

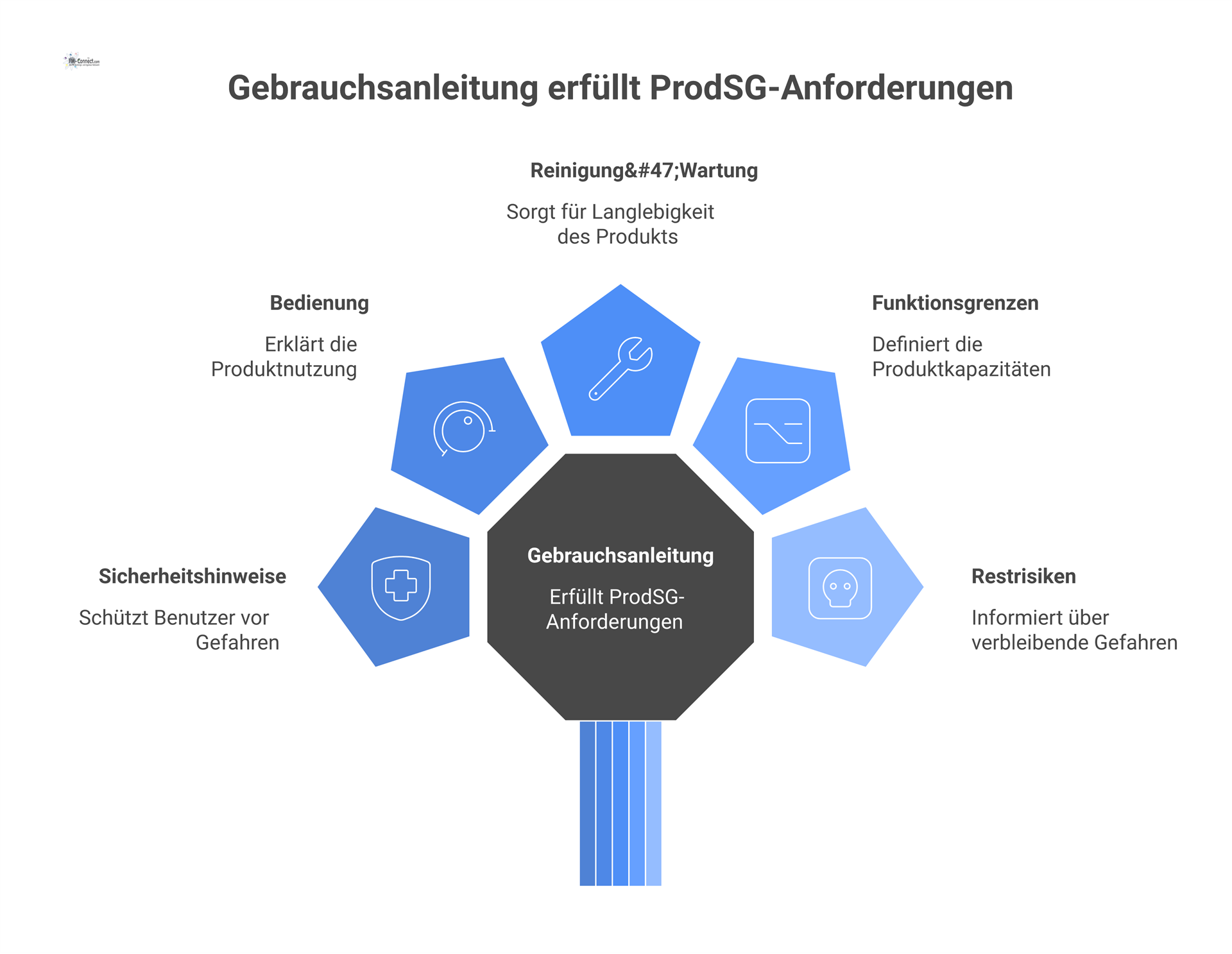

Die nach Produktsicherheitsgesetz (ProdSG) geforderte Gebrauchsanleitung des Herstellers enthält alle Hinweise für die sichere Verwendung der Leitsystemkomponenten. Sie muss in deutscher Sprache vorliegen und sollte die Bedienungsschritte, Sicherheitshinweise sowie Informationen zu Reinigung, Wartung und Funktionsgrenzen umfassen. Auch verbleibende Restrisiken sind klar zu benennen. Diese Anleitung gewährleistet, dass Betreiber und Anwender die Systeme sicher betreiben können. Eine vollständige Gebrauchsanleitung ist Voraussetzung für die CE-Konformität und bietet haftungsrelevanten Schutz.

Der Notfall- und Störfallplan beschreibt die Vorgehensweise bei elektrischen Störungen oder Gefahrensituationen. Er legt fest, wie die Stromversorgung schnell und gezielt abgeschaltet wird, welche Bereiche prioritär behandelt werden und wer als fachlich Verantwortlicher eingreift. Typische Inhalte sind Notabschalt- und Wiederanlaufverfahren, die Zuständigkeiten der beteiligten Personen sowie detaillierte Handlungskonzepte zur Sicherung und Wiederherstellung der Stromversorgung. Dieser Plan muss in den Sicherheits- und Anlagenunterlagen hinterlegt sein und wird regelmäßig in Notfallübungen geübt. Für optische Leitsysteme als sicherheitskritische Komponenten ist ein klar dokumentierter Notfallplan unerlässlich.

Wiederkehrende Prüfberichte dokumentieren die regelmäßigen Inspektionen der elektrischen Systeme. Nach DGUV-Vorschrift 3 und VDE 0105-100 sind alle elektrischen Anlagen in festgelegten Intervallen von einer Elektrofachkraft zu prüfen. Im Prüfbericht werden Schutzleiter- und Isolationsmessungen sowie Funktionskontrollen der Leitsysteme protokolliert; festgestellte Mängel werden mit Fristen zur Behebung verzeichnet. Das Ergebnis dient als Nachweis, dass die Sicherheitsleitsysteme weiterhin einwandfrei und sicher betrieben werden können. Fehlende oder unvollständige Prüfberichte werden bei Audits durch Behörden und Versicherungen beanstandet.

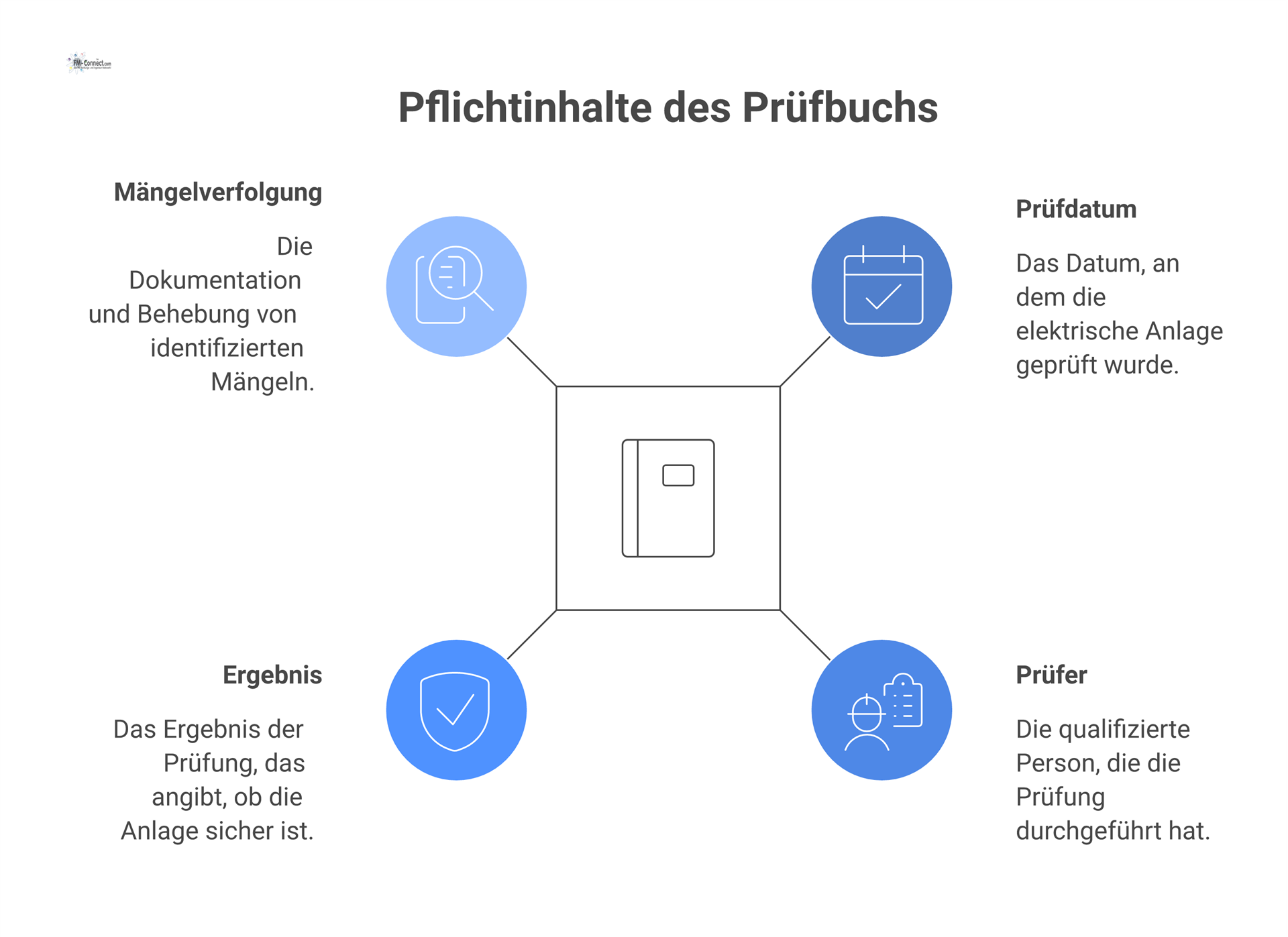

Das Prüfbuch für elektrische Anlagen dient der lückenlosen Langzeitdokumentation aller durchgeführten DGUV-V3-Prüfungen. Jeder Eintrag enthält Datum, die durchführende Person, das Prüfungsergebnis und festgestellte Mängel mit Nachweis der Behebung. Es wird vom Betreiber geführt und muss auf Anforderung der Berufsgenossenschaft vorgelegt werden. So kann jederzeit nachgewiesen werden, dass die elektrischen Anlagen kontinuierlich überwacht und gewartet wurden.

Digitale oder dynamische Leitsysteme werden softwaregesteuert. Nach ATV DIN 18382 ist deshalb eine umfassende Softwaredokumentation erforderlich. Sie enthält Angaben zu allen eingesetzten Softwareversionen, Parametereinstellungen und Steuerungslogiken sowie Informationen zu Updates oder Patches. Diese Dokumentation ist entscheidend für zukünftige Systemanpassungen, Updates und die Fehlersuche. In der Praxis sind Errichter oder Betreiber dafür verantwortlich, die Softwaredokumentation zu erstellen und bei Änderungen zu aktualisieren.

Stromlaufpläne sind schematische Schaltpläne, die alle elektrischen Verbindungen einer Anlage abbilden. Sie zeigen Haupt- und Steuerstromkreise, Sicherungs- und Schutztechnik (z. B. Schalter, Sicherungen, FI-Schalter) sowie die Topologie der Verkabelung und Systemarchitektur. Diese Pläne werden vom Errichter oder Planer erstellt und müssen bei Änderungen stets aktuell gehalten werden. Im Betrieb dienen sie als wichtige Grundlage für Inbetriebnahme, Fehleranalyse und Wartung. Prüfende Stellen (z. B. Sachverständige) verlangen vollständig dokumentierte und aktuelle Stromlaufpläne.

Der Übersichtsplan (Übersichtsschaltplan) zeigt die Gesamtstruktur des optischen Leitsystems in vereinfachter Form. Er stellt die Hauptkomponenten und ihre Wechselwirkungen grafisch dar, einschließlich Energieflüsse und sicherheitsrelevanter Zonen. Im Unterschied zum detaillierten Stromlaufplan werden hier nur die wichtigsten Systemblöcke und Schnittstellen dargestellt. Ein solcher Plan hilft Technikern, sich schnell einen Überblick zu verschaffen und bei Störungen mögliche Fehlerbereiche einzugrenzen. Der Übersichtsplan wird in der Regel vom Errichter erstellt und bei Systemänderungen angepasst.
