Daten der Geräte und Anlagen

• Garantiewerte

• Installationsdaten

• Betriebsdaten

• Ausführung als rauch- oder feuerdichte Anlage.

• Anlagenbeschreibung mit Anlagencharakteristik und Einbauort, Garantiewerte, Betriebs- und Installationsdaten und Spezialmerkmale

• Hinweis über das berechtigte Bedienungspersonal

• Maßnahmen bei betriebsgefährdenden Zuständen (z. B. Frostgefahr, Sturm)

• Angabe der Bedienungsreihenfolge, der Bedeutung und Lage der Bedie-nungsorgane, Schalt-, Schutz- und Steuergeräte, Sicherheitseinrichtungen, Entriegelungen, Stör- und Alarmmeldungen

• Alle Bedienungsvorgänge werden in richtiger Reihenfolge aufgeführt und zu-sammen mit den dazugehörigen Funktionskontrollen in einer Checkliste zu-sammengefasst.

• Feststellungen im Wartungsbericht (ähnlich Inspektion)

• Fehlersuchtabelle zur Eingrenzung einfacher Fehler

• Hotline (falls vorhanden)

• Beseitigung im Vertrag regeln, falls Eigenbeseitigung nicht möglich („erweiterter Wartungsvertrag“).

• Instandhaltungsanweisungen mit Erläuterungen und mit Spezifikation der vorgeschriebenen Überwachungen und der durchzuführenden Tätigkeiten in Art, Zeitfolge und Priorität

• Instandhaltungsanweisungen durch die Hersteller

• geeignete, eindeutige Verfahren und Anleitungen zum Betrieb,

• zur Reinigung,

• zur Instandhaltung und Pflege

• in einem vorgegebenen Turnus

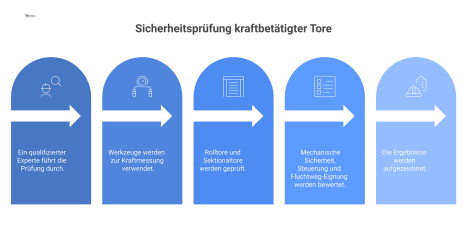

Die sicherheitstechnische Prüfung von kraftbetätigten Türen und Toren darf nur durch Sachkundige durchgeführt werden, die die Funktionstüchtigkeit der Schutzeinrichtungen beurteilen und mit geeigneter Messtechnik, die z. B. den zeitlichen Kraftverlauf an Schließkanten nachweist, überprüfen können. Des Weiteren sind die länderspezifischen baurechtlichen Bestimmungen (z. B. Technische Prüfverordnung) zu beachten.

• Rolltore,

• Sektionaltore,

• elektrische Fenster und Türen sowie

• Drehtüren.

• Sicherung gegen mechanische Gefährdungen

• Sicherung der Flügelbewegung

• Sicherheit der Steuerung

• Anforderungen an Türen und Tore im Verlauf von Fluchtwegen

• Instandhaltung einschließlich sicherheitstechnischer Prüfung.

Zur Übersicht sollte eine Auflistung und Anschriften der Hersteller in Form eines Verzeichnisses mit zugehöriger Verknüpfung zu den entsprechenden AKS-Nummern erfolgen. Im Herstellerverzeichnis müssen die Hersteller aller vorhandenen Baugruppen aufgelistet werden.

• Namen bzw. Bezeichnung des Herstellers,

• Anschrift des Herstellers, des Kundendienstes und der lokalen Firmenvertre-tungen,

• Telefon­/Fax¬-Nr. /Emailadressen des Herstellers, Kundendienstes, lokaler Firmenvertretungen.

• Abnahmeprotokolle im Rahmen der Bauabnahme (Funktionsprüfungen in allen Bedienstellungen, automatisches Abschalten usw.)

• ggf. weitere Protokolle für den Funktions- und Leistungsnachweis.

Nach erfolgter Durchführung der Arbeiten werden die Bestandspläne übergeben und zwar auf der Basis der letzten freigegebenen Montagepläne, sowie dem tatsächlichen Stand der Montage mit AKS-Nummern der Anlagenkomponenten und komponentenspezifischen Leistungsdaten, mit der räumlichen Anordnung der Stell- und Regelorgane und deren Leistungsdaten. Die zugehörigen Dämmungen sind ebenfalls Teil der Bestandspläne. Auf den Bestandsplänen dürfen keine Hinweise auf Montageabläufe enthalten sein. Detailpläne sind als gesonderte Pläne abzugeben, der Bestandsplan soll lediglich einen Hinweis auf einen Detailplan enthalten. Bestandspläne als Papierpausen dürfen keine handschriftlichen Eintragungen aufweisen.

• Detailpläne, Maße des Rollraumes, des Raumes für das Jalousiepaket oder der Aussparung für die Sonnenschutz-, Blendschutz-, Verdunkelungs- oder Markisenanlage. Verfügbare Sturzhöhe bei Rolltoren, Rollgittern und Sektionaltoren.

• Anzahl, Art, Lage und Maße vorhandener oder zu liefernder Rollkästen oder Rollkastendeckel.

• Art und Maße vorhandener Aussparungen.

• Werkstattzeichnungen für besondere Konstruktionen

• Anzahl, Art, Lage, Maße und Ausbildung einzubauender Bauteile

• Art und Umfang verlangter Konstruktions- und Einbauzeichnungen

• Ort der Anbringung

• Art, Maße und Form der Stäbe für Rollläden, der Profile für Rolltore, der Gitterteile für Rollgitter, der Torflügel oder

• Maße der Türen, Tore bzw. Fenster

• Ausführung und Umfang elektrischer Anschlussarbeiten.

• Anzahl, Art, Maße und Ausbildung von Anschlüssen an angrenzende Bauteile (insbesondere Stürze, u.U. Berücksichtigung der Gebäudestatik; Dokumenta-tion statischer Berechnungen).

• Lage, Art der Bedienelemente (ggf. auch der Funktion).

Dies betrifft ergänzend zu den o.a. alphanumerischen Nachweisen alle zu liefernden grafischen Beschreibungen in Form von z.B. Bestands-, Sanierungsplänen sowie aller Montage- und Werkstattzeichnungen, die durch den AN auf Basis der Ausführungs-/Detailplanung des AG bzw. Architekten und des letztgültigen realisierten Ausführungsstandes nach den formellen und strukturellen Vorgaben (CAD-Richtlinie) des AG aufzubereiten sind.

Alle Zeichnungen müssen soweit möglich, den Bezug zu den Elementelisten aufweisen, sofern sinnvoll. Wichtige Beschreibungsmerkmale sind z.B.: Einbauteil (Rolltor, Tor usw.), die Wandöffnungsart, die lichte Rohbaubreite in mm, z. B. die Höhe in mm u.a.m.

• Kabellisten

• Stromlaufpläne

• Schaltpläne zu den elektrischen Komponenten

• Steuerungen

• Motoren

• Notbedienung für die elektrisch betriebenen Einrichtungen.
